10P蓝白排线

产品介绍

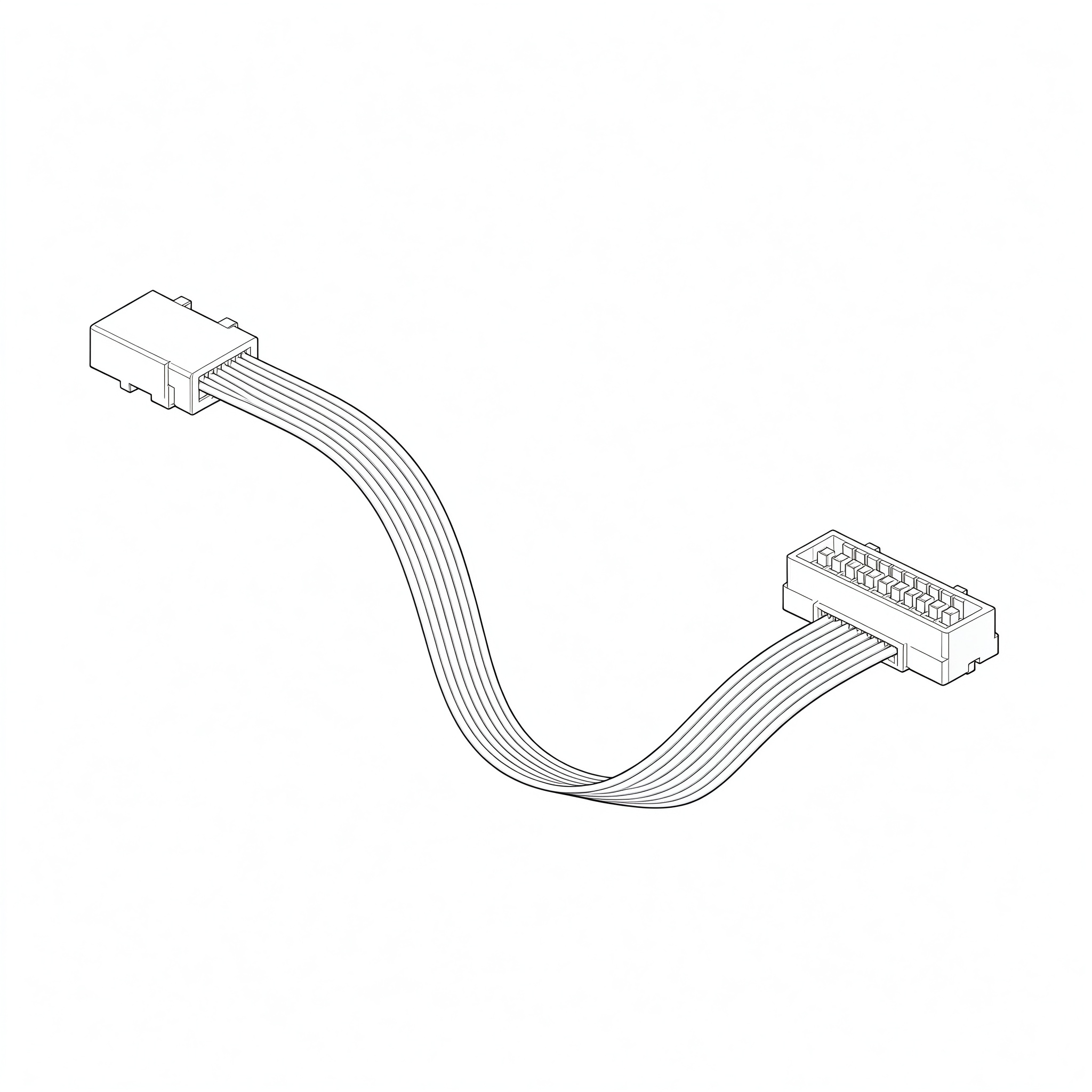

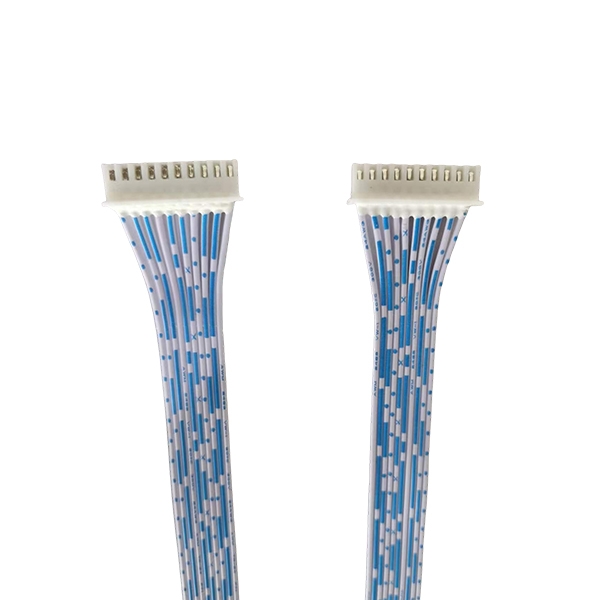

本产品为10芯UL2468#24-10C蓝白扁平排线，按客户图纸S007220053（版本E，2016-09-08）生产，对应客户料号R30070364，品名为2H/2511H-10P+SCN180H-10P+蓝白排 L=65MM。H1端压接2511H-10P胶壳（N1020-9210）并加端子固定片，H2端压接SCN180H-10P连接器（2.5mm间距）并在插线口两面打白色硅酮胶密封，总长65±3mm，两端分支各22±5mm。固定片提升端子保持力，硅胶密封提升接口防尘防潮能力，适用于对防护有要求的设备内部连接。

产品特点

• 固定加固：H1端2511H-10P加端子固定片，端子保持力大于2.5Kg/F
• 硅胶密封：H2端SCN插线口两面打硅胶密封，防尘防潮
• 蓝白线序：蓝白相间排线，接点识别方便
• 电性全检：成品100%电性测试
• 分支成型：两端分线各22±5mm，穿壳整齐

技术规格

• 排线：UL2468#24-10C十芯蓝白扁平排线，78mm
• 两端连接器：H1 2511H-10P（N1020-9210，配2511T端子与固定片）/ H2 SCN180H-10P（2.5mm间距，配SCN180端子，两面打硅胶）
• 芯数与长度：10芯，总长65±3mm，两端分支各22±5mm
• 电性要求：导通阻抗小于2Ω，短断路判定20KΩ，直流300V下绝缘阻抗不小于20MΩ；端子铆拉拉力大于3.0Kg/F
• 密封：H2端使用工业硅酮胶0.2g，两面密封

服务保障

按图纸批量生产，支持来图来样定制各类排线、端子线与连接线束，芯数、两端连接器、长度与密封方式可按图纸定制。产品出厂前经100%电性测试，可提供测试记录，配合客户完成样品确认与批量交付。
