14P灰排线

产品介绍

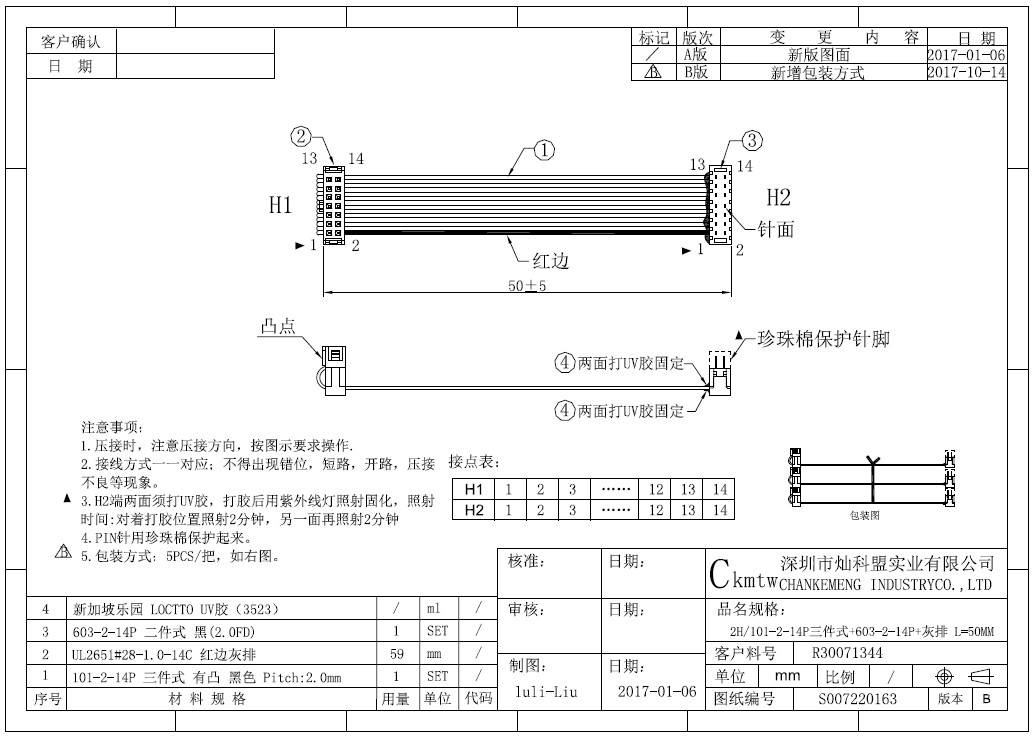

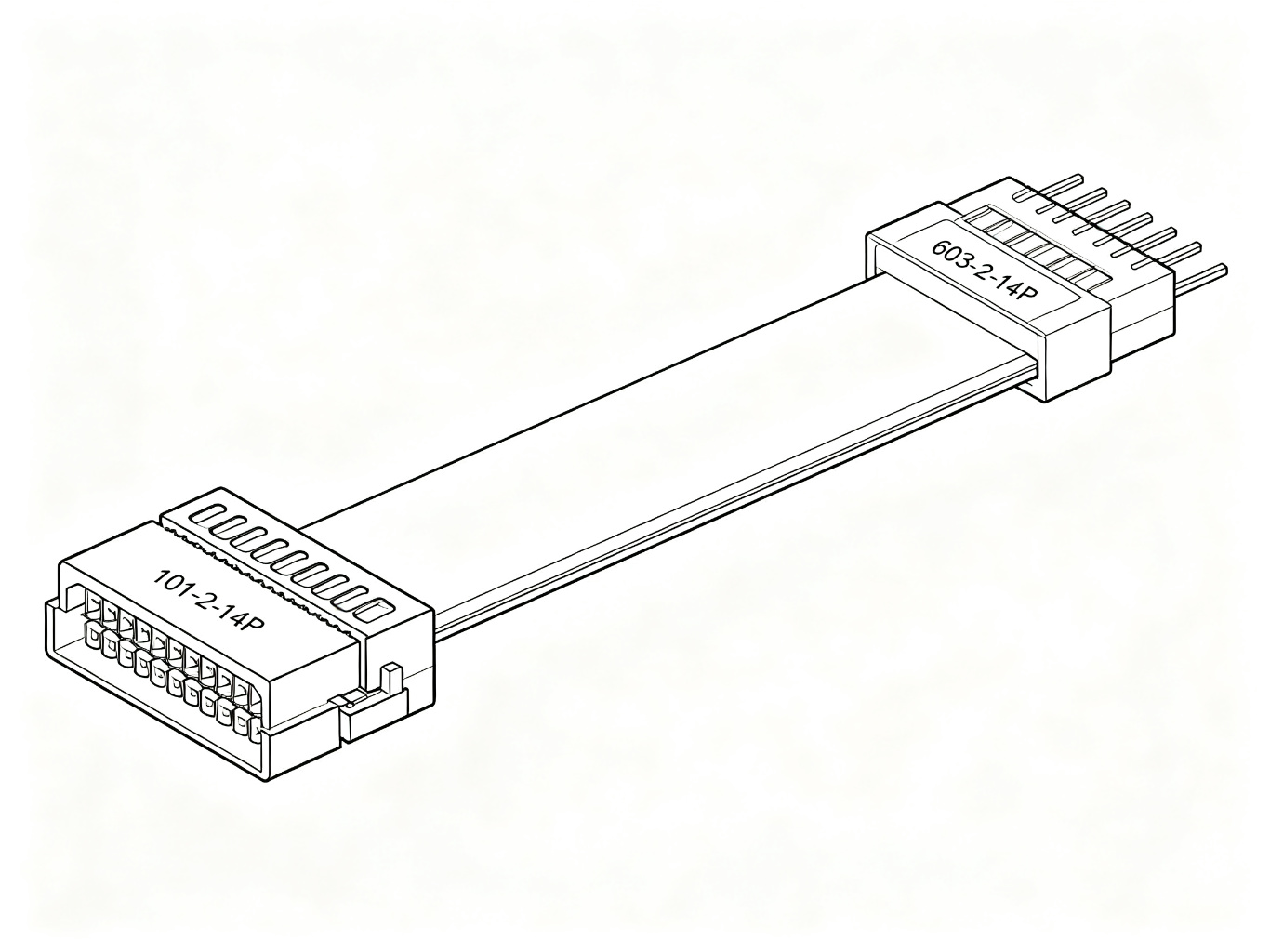

本产品为14芯UL2651#28-1.0-14C红边灰色排线（间距2.0mm），按客户图纸S007220163（版本B，2017-01-06）生产，对应客户料号R30071344，品名为2H/101-2-14P三件式+603-2-14P+灰排 L=50MM。H1端压接101-2-14P三件式有凸黑色胶壳，H2端压接603-2-14P二件式黑色胶壳并两面打UV胶固化密封，总长50±5mm。间距2.0mm结构紧凑，UV胶固化密封提升接口防护，红边对位防止错位。

产品特点

• 紧凑间距：14P双列IDC，间距2.0mm，节省空间
• UV胶密封：H2端两面打UV胶，紫外线照射固化，防护接口
• 红边对位：红边对应第1脚，防止错位反插
• 导通全检：成品经导通测试，确保14路信号正确
• 针脚保护：PIN针用珍珠棉保护，防止碰损

技术规格

• 排线：UL2651#28-1.0-14C红边灰色排线，间距2.0mm，59mm
• 两端连接器：H1 101-2-14P三件式有凸黑色胶壳 / H2 603-2-14P二件式黑色胶壳（两面UV胶密封）
• 芯数与长度：14芯，总长50±5mm
• 对位方式：红边第1脚对应三角点，2至14灰线直通
• 包装：5PCS/把

服务保障

按图纸批量生产，支持来图来样定制各类紧凑间距排线与端子线，芯数、两端连接器、长度可按图纸定制。产品出厂前经导通与电性测试，接线一一对应、无短路断路错位，配合客户完成样品确认与批量交付。
