Name: 250快接端子基板端子线
Brand: Wire Harness Processing Division
Availability: InStock

技术规格

品名规格	2H/2507带锁扣+基板端子ϕ2.3+UL1015#16
客户料号	R30072742 (MEG-170428)
图纸编号	S007220300
版本	A
日期	2019-09-19

结构尺寸

项目	数值
线束总长	120±5 mm

端子定义

连接器	针数	线序
H1 (TP25032A-ZC 250型带锁扣+250T透明护套)	1	棕色
H2 (B1811T2P-2E 基板端子)	1	棕色

物料清单

序号	材料规格	用量	单位
1	端子 TP25032A-ZC 250型带锁扣	1	PCS
2	250T 透明护套	1	PCS
3	B1811T2P-2E 基板端子 ϕ2.4(PCB开孔2.3)	1	PCS
4	UL1015 16AWG 镀锡铜棕色	135	mm
5	热缩管 ϕ3.0 黑色 L=15MM ROHS&REACH	1	PCS

工艺要求

1.H1端剥线5±0.5mm打压250端子；H2端剥线4.5+0.5mm打压基板端子；2.250型端子选用KET、JST或乐清任一家；3.基板端子需做插板测试。

测试条件

导通阻抗<2Ω；250型端子16AWG拉力≥13.1kg，基板端子16AWG拉力≥2kg。

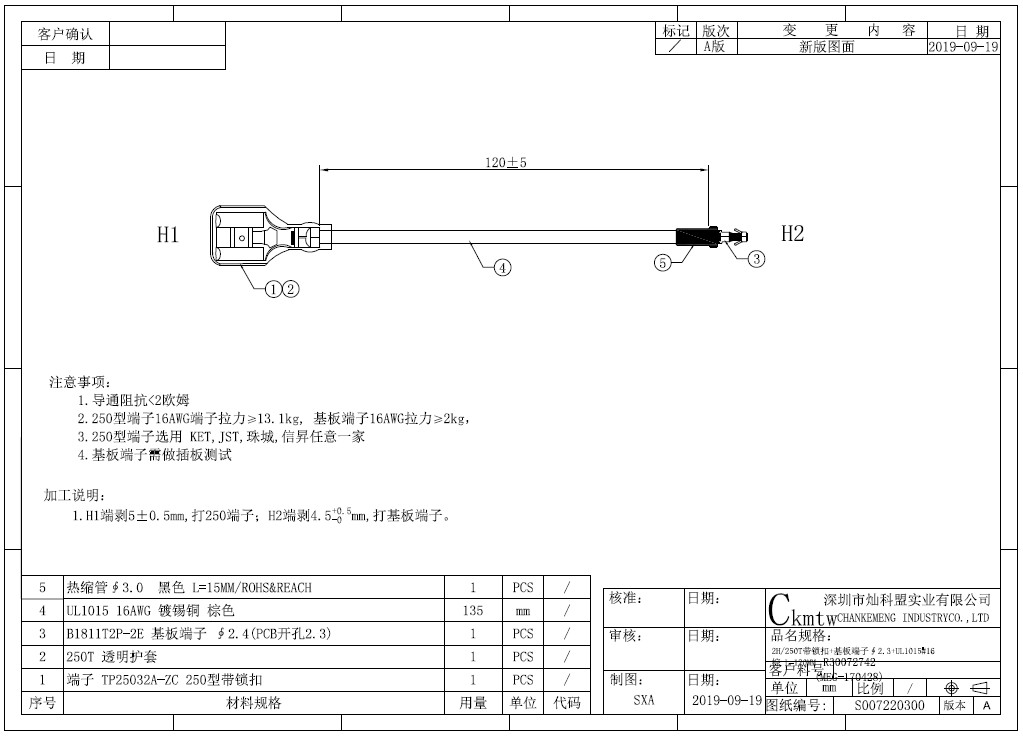

工程图纸

产品介绍

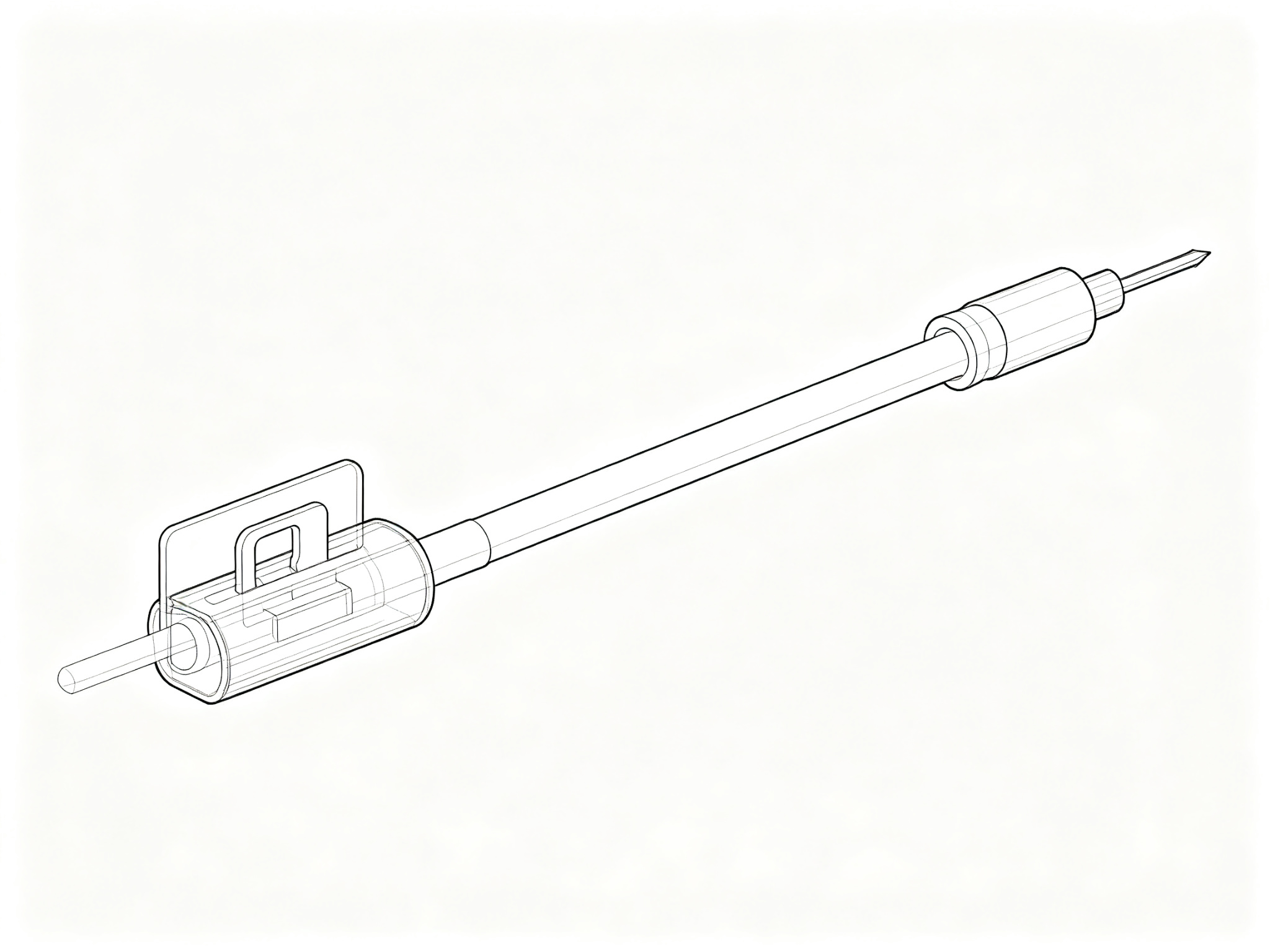

本产品为250快接端子基板端子线，一端为TP25032A-ZC 250型带锁端子配250T透明护套，另一端为B1811T2P-2E基板端子，采用UL1015 16AWG镀锡铜棕色导线，线束总长120±5毫米，对应图纸号S007220300，版本A。产品用于250型快接插片与印刷板插片之间的转接连接。

产品特点

一端250型带锁快接端子配透明护套，插接后自锁并绝缘
一端基板端子用于印刷板开孔2.3毫米插接
采用UL1015 16AWG镀锡铜棕色导线，线径较粗，适合较大电流回路
根部套Φ3.0黑色热缩管，收束整齐
快接端带透明护套，插接状态可视，基板端逐支做插板测试，接触可靠

技术规格

H1端：TP25032A-ZC 250型带锁端子，配250T透明护套，线色棕色
H2端：B1811T2P-2E基板端子，插片Φ2.4，配印刷板开孔2.3毫米
导线：UL1015 16AWG镀锡铜棕色，长135毫米
线束总长：120±5毫米
工艺检验：基板端子做插板测试，两端剥皮压接到位

服务保障

本产品按图定制线长与端子规格，快接端子按图选用符合规格的通用接插件，支持打样与批量供货；出厂做插板测试与导通检验，成品全检后交付。
