3962-6P端子连接线

产品介绍

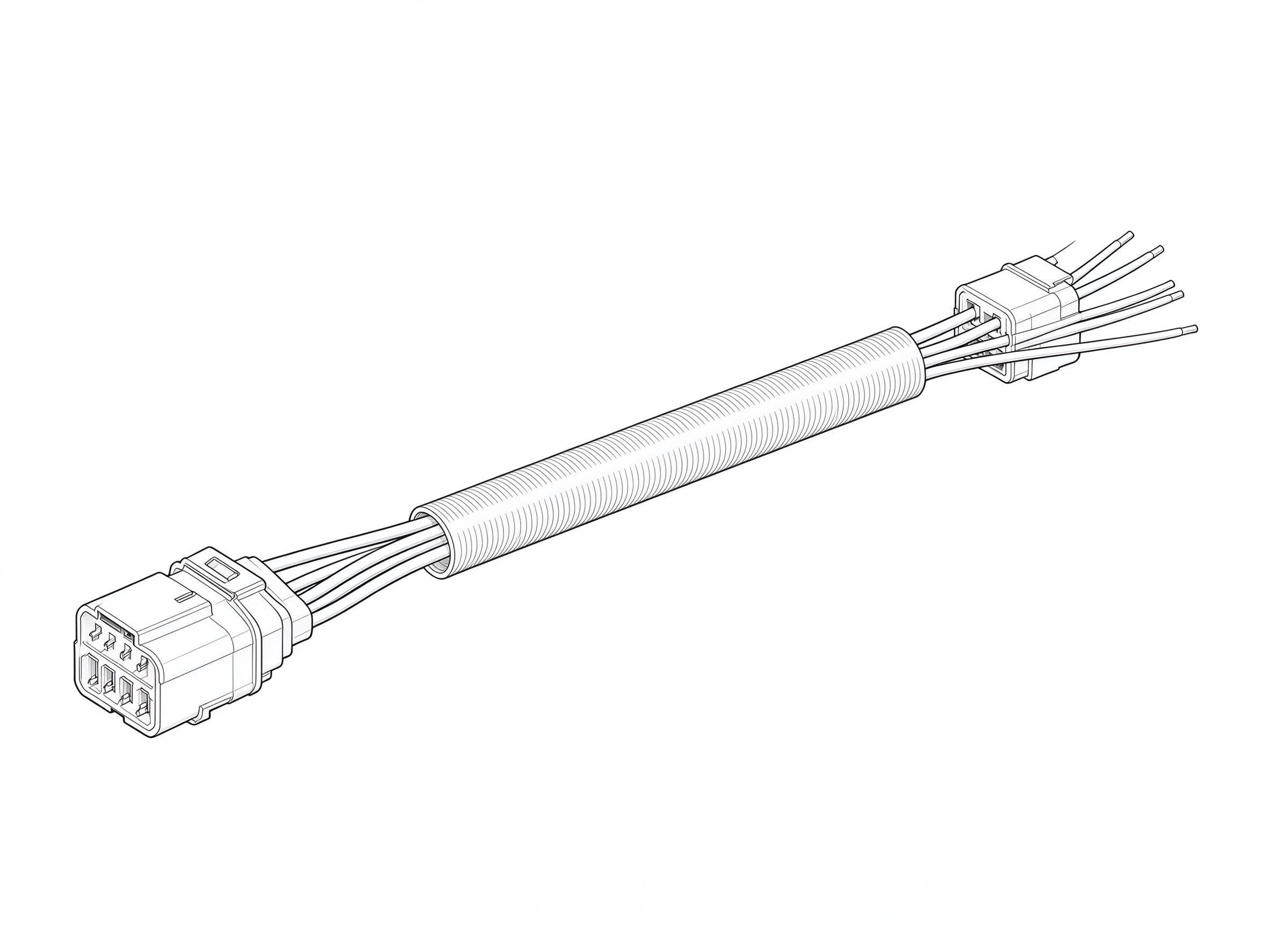

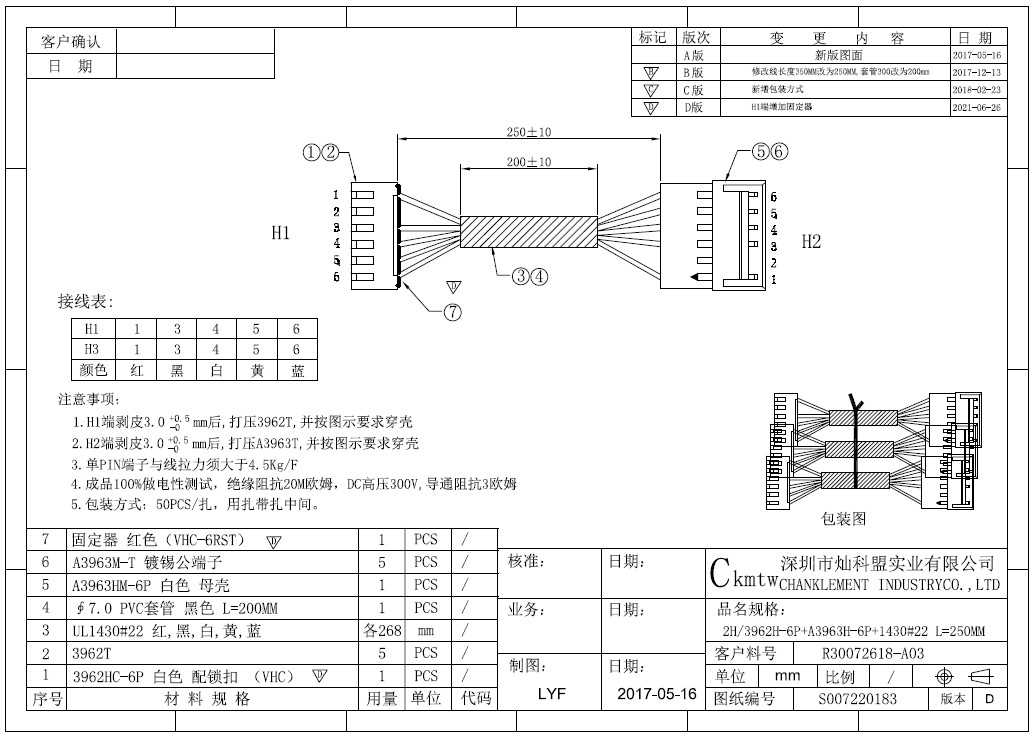

本3962-6P端子连接线按客户图纸S007220183（版本D，2017-05-16）生产，对应客户料号R30072618-A03，品名为2H/3962H-6P+A3963H-6P+1430#22 L=250MM。结构为5芯UL1430#22铜芯导线，一端压接3962HC-6P白色带锁公头（配VHC锁扣），另一端压接A3963HM-6P白色母壳（配红色固定器VHC-6RST），总长250±10mm，线身中段套φ7.0黑色PVC套管（L=200mm）整理。公母对插结构便于设备内模块之间的可拆卸连接。

产品特点

• 按图定制：严格按图纸S007220183的线序与两端公母要求加工
• 公母对插：3962HC-6P带锁公头与A3963HM-6P母壳互配，带锁防脱
• 中段套管：线身中段PVC套管整理，布线整齐
• 电性全检：成品经100%导通、绝缘与高压电性测试
• 规范包装：50PCS/扎，用扎带扎中间

技术规格

• 导线：UL1430#22铜芯导线，线色为红、黑、白、黄、蓝，各268mm
• 两端接头：H1 3962HC-6P白色带锁公头（配3962T端子）/ H2 A3963HM-6P白色母壳（配镀锡公端子）
• 芯数与长度：5芯，总长250±10mm，中段PVC套管200±10mm
• 线序：两端对应1红、3黑、4白、5黄、6蓝（6P胶壳）
• 电性要求：绝缘阻抗20MΩ、直流高压300V、导通阻抗3Ω；单针端子与线拉力大于4.5Kg/F

服务保障

按图纸批量生产，支持来图来样定制同类公母对插连接线，连接器、线号、长度、线色与包装均可按要求定制。所有产品出厂前经100%导通、绝缘与高压电性测试，可提供电性测试记录，配合客户完成样品确认与批量交付。
