3P端子连接线
产品介绍

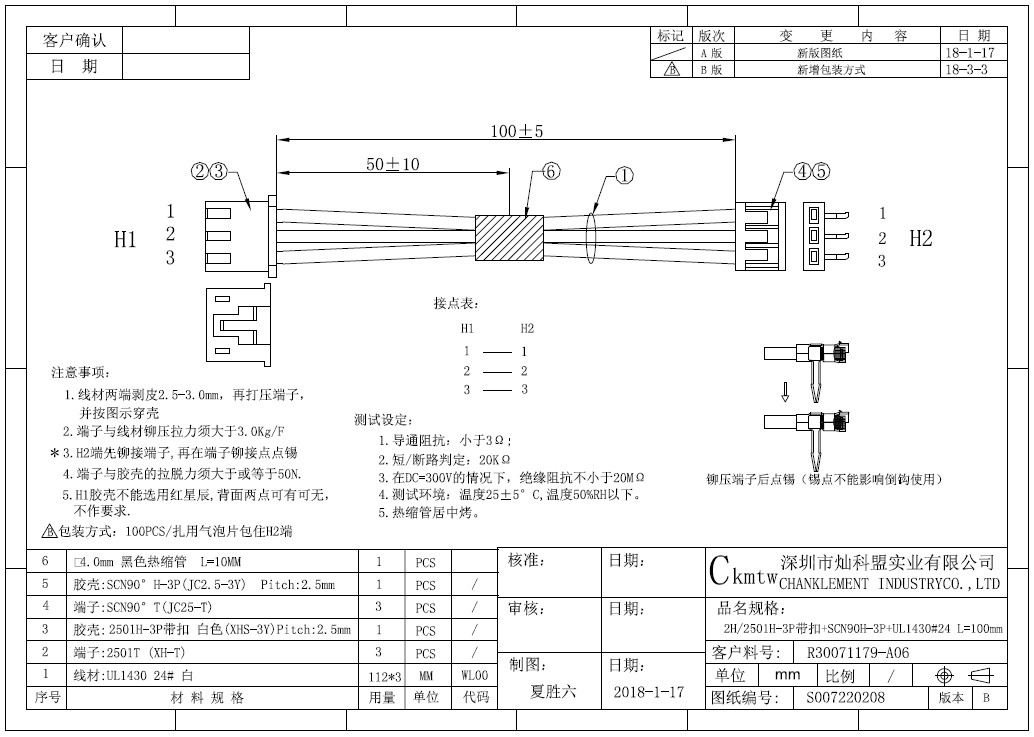

本产品为3芯白色UL1430#24线束，按客户图纸S007220208（版本B，2018-01-17）生产，对应客户料号R30071179-A06，品名为2H/2501H-3P带扣+SCN90H-3P+UL1430#24 L=100mm。H1端为2501H-3P带扣白色胶壳（XHS-3Y，2.5mm间距），H2端为SCN90直角3P连接器（JC2.5-3Y，2.5mm间距，端子铆接点先压接后点锡），线身中段套黑色热缩管（□4.0mm，L=10mm，居中烘烤），总长100±5mm，热缩管距H1约50mm。适用于设备内部短距离信号连接。
产品特点

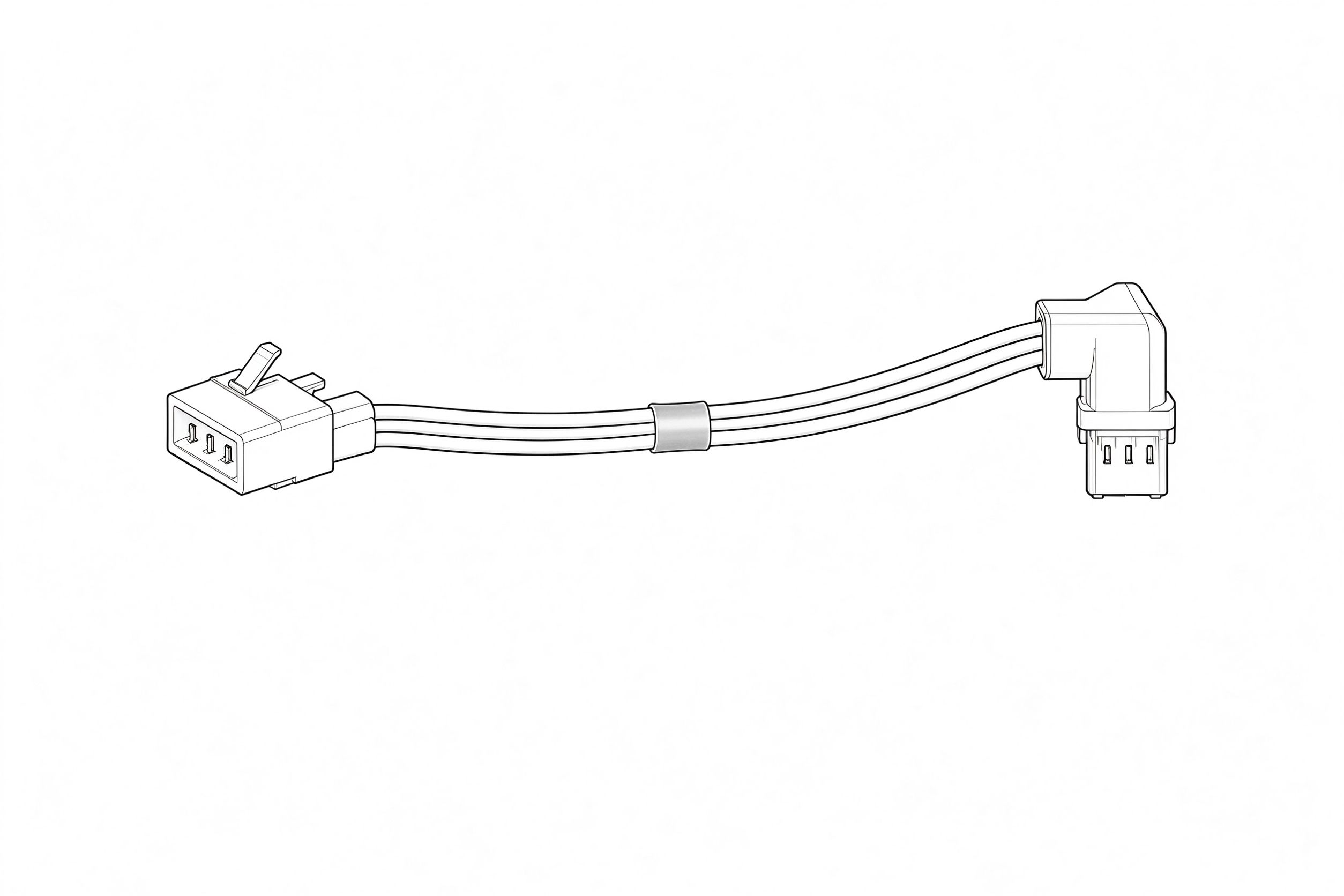

- 带扣直角：3芯白线，2.5mm间距，带扣胶壳与直角连接器组合
- 点锡加固：H2端先铆接端子，再在铆接点点锡防氧化
- 热缩居中：中间黑色热缩管居中烘烤，防护整理
- 电性全检：导通与绝缘测试按图纸执行
- 规范包装：100PCS/扎，H2端用气泡片包住
技术规格
- 导线：UL1430#24白色铜芯电子线，3芯，各112mm
- 两端连接器：H1 2501H-3P带扣白色胶壳（XHS-3Y，2.5mm间距，配2501T端子×3）/ H2 SCN90直角3P连接器（JC2.5-3Y，2.5mm间距，配SCN90端子×3，点锡）
- 长度与防护：总长100±5mm，黑色热缩管居中（距H1约50±10mm）
- 线序：两端均为1白2白3白
- 电性要求：导通阻抗小于3Ω，短断路判定20KΩ，直流300V下绝缘阻抗不小于20MΩ；端子铆拉拉力大于3.0Kg/F，端子与胶壳拉脱力不小于50N
服务保障
按客户图纸批量生产，支持按图纸定制针数、长度、线色与连接器，可提供打样与批量生产。产品出厂前经导通与电性测试，可提供测试记录，配合客户完成样品确认与批量交付。
