7P排线镀锡尾线

产品介绍

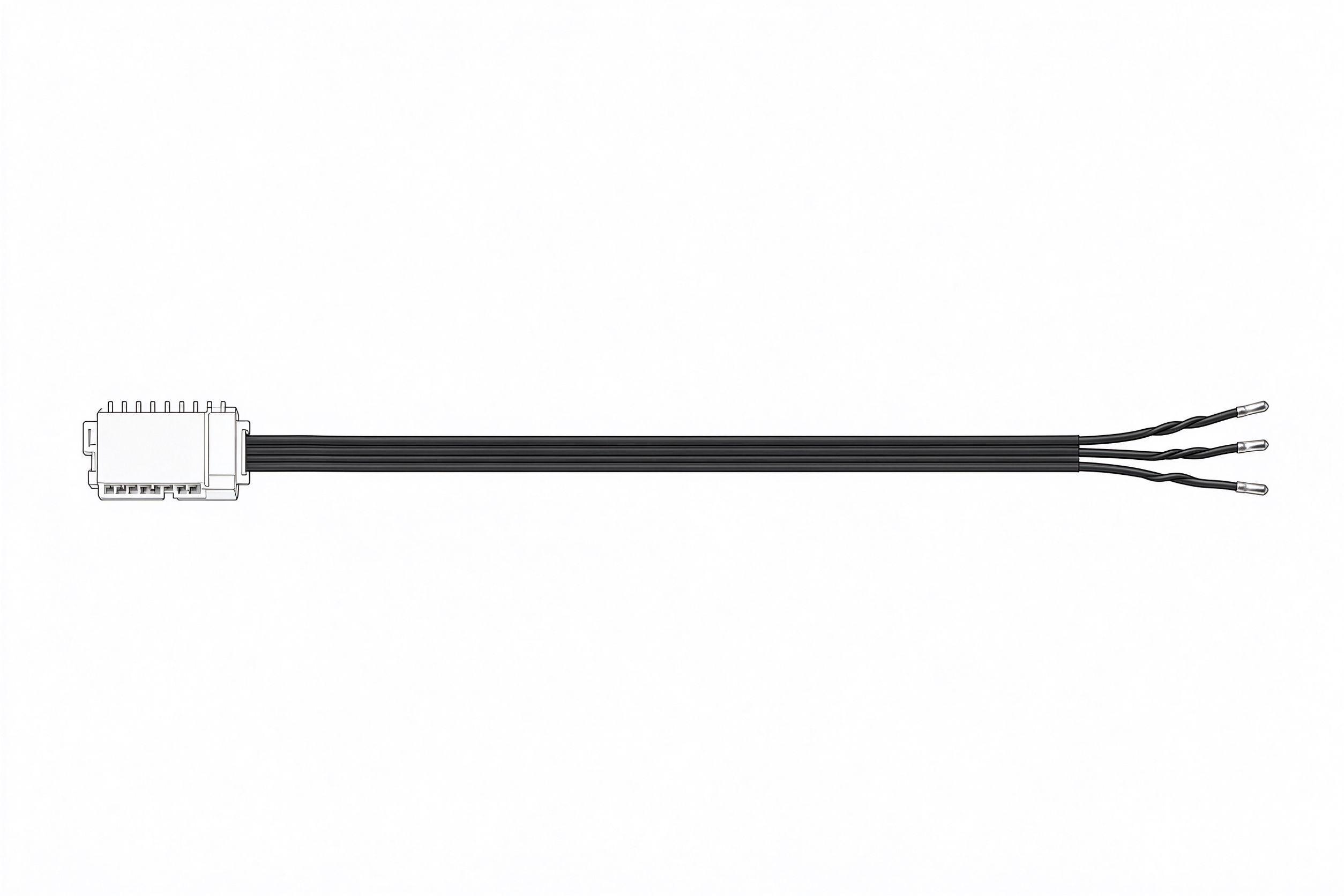

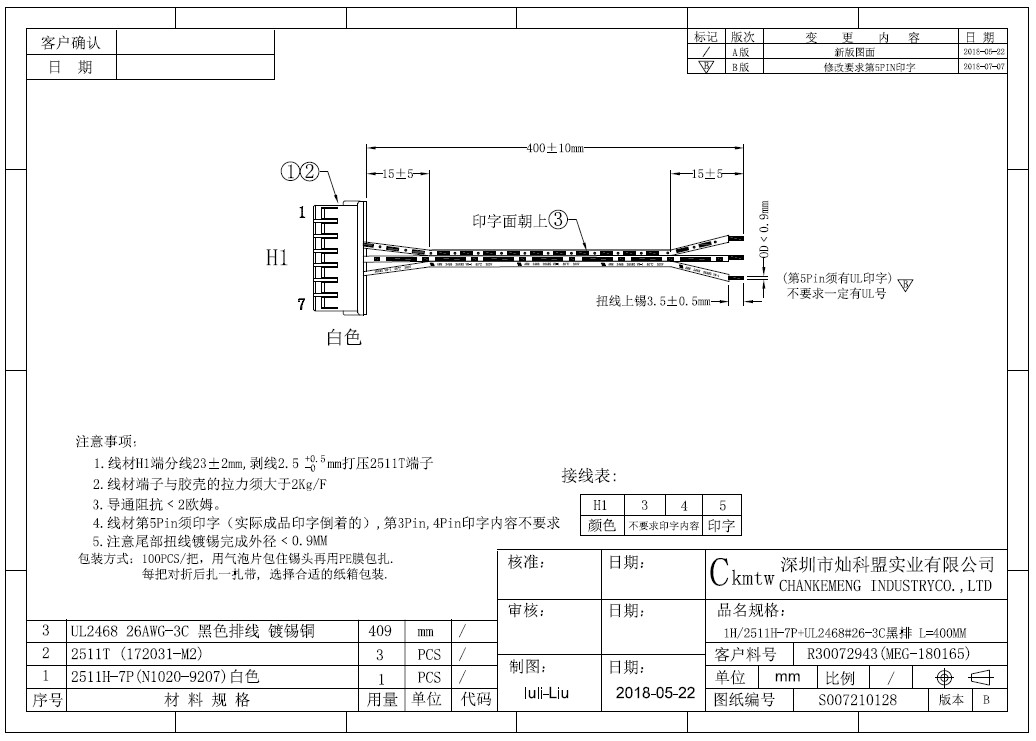

本产品为UL2468 26AWG-3C黑色排线（镀锡铜）尾线，按客户图纸S007210128（版本B，2018-05-22）生产，对应客户料号R30072943，品名为1H/2511H-7P+UL2468#26-3C黑排 L=400MM。总长400±10mm，H1端分线23±2mm后压接2511H-7P白色胶壳（N1020-9207，仅3、4、5位使用），排线另一端剥开成3根独立细线，扭线镀锡3.5±0.5mm，锡头外径小于0.9mm，无连接器。该排线尾线适用于板间引出后焊接或连接其他端子。

产品特点

• 一端胶壳：H1端2511H-7P白色胶壳，右端3根扭线上锡散头
• 黑色排线：UL2468#26黑色镀锡铜排线，总长400mm
• 扭线上锡：尾部3根独立细线扭线镀锡，锡头外径小于0.9mm
• 分线成型：H1端分线23±2mm后穿壳，整齐牢固
• 规范包装：100PCS/把，锡头用气泡片包后PE膜包扎对折扎扎带

技术规格

• 排线：UL2468 26AWG-3C黑色排线（镀锡铜），409mm
• 胶壳：H1 2511H-7P白色胶壳（N1020-9207，配2511T端子×3，使用3、4、5位）
• 长度：总长400±10mm，H1分线23±2mm，尾部扭线上锡3.5±0.5mm
• 尾部：3根散头扭线镀锡，锡头外径小于0.9mm
• 电性要求：端子与胶壳拉力大于2Kg/F，导通阻抗小于2Ω

服务保障

按客户图纸批量生产，支持按图纸定制针数、长度、线色与印字要求，可提供打样与批量生产。产品出厂前经导通与电性测试，可提供测试记录，配合客户完成样品确认与批量交付。
