8P彩色排线

产品介绍

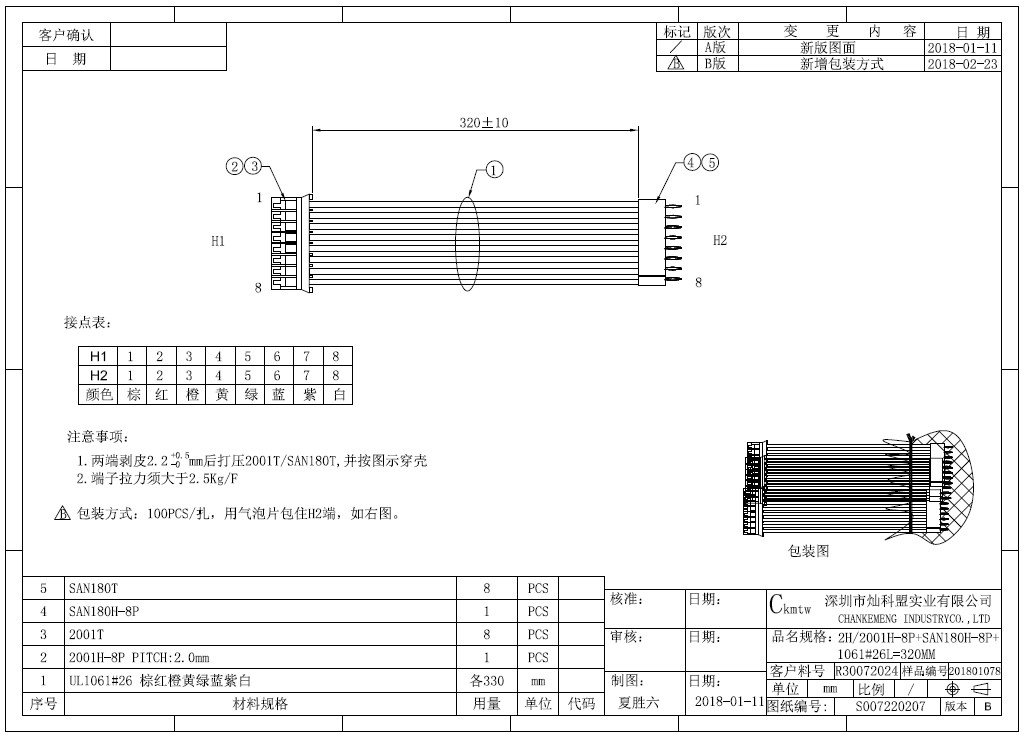

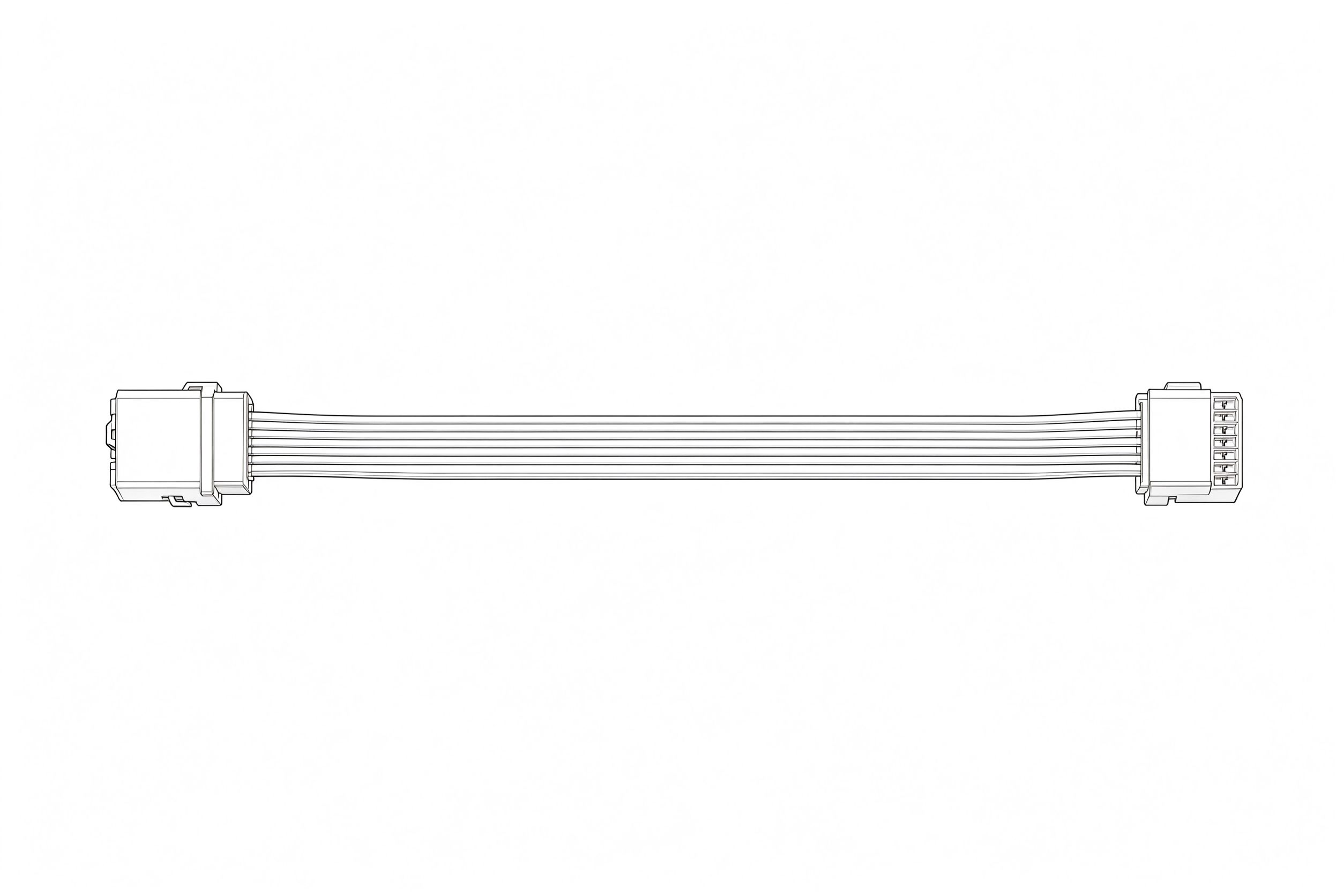

本产品为8芯UL1061#26彩色扁平排线，按客户图纸S007220207（版本B，2018-01-11）生产，对应客户料号R30072024，品名为2H/2001H-8P+SAN180H-8P+1061#26L=320MM。一端接2001H-8P直插胶壳（2.0mm间距），另一端接SAN180H-8P胶壳，总长320±10mm。排线按棕、红、橙、黄、绿、蓝、紫、白颜色线序直通，彩色线序清晰可辨，适用于设备内部板间与模块间的信号连接。

产品特点

• 彩色排线：8芯彩色扁平排线，线序颜色清晰可辨
• 两端插接：两端8P连接器，2.0mm间距，按图示穿壳
• 直通线序：两端线序一一对应直通，无错位
• 拉力保证：端子拉力大于2.5Kg/F，100%导通
• 规范包装：100PCS/扎，H2端用气泡片包住

技术规格

• 排线：UL1061#26八芯彩色扁平排线，各330mm
• 两端连接器：H1 2001H-8P直插胶壳（2.0mm间距，配2001T端子×8）/ H2 SAN180H-8P胶壳（配SAN180T端子×8）
• 芯数与长度：8芯，总长320±10mm
• 线序：两端直通，1棕2红3橙4黄5绿6蓝7紫8白
• 工艺：两端剥皮后压接端子并穿壳，端子拉力大于2.5Kg/F

服务保障

按客户图纸批量生产，支持按图纸定制针数、长度、线色与连接器型号，可提供排线打样与批量生产。产品出厂前经导通与电性测试，可提供测试记录，配合客户完成样品确认与批量交付。
