AC转接线

产品介绍

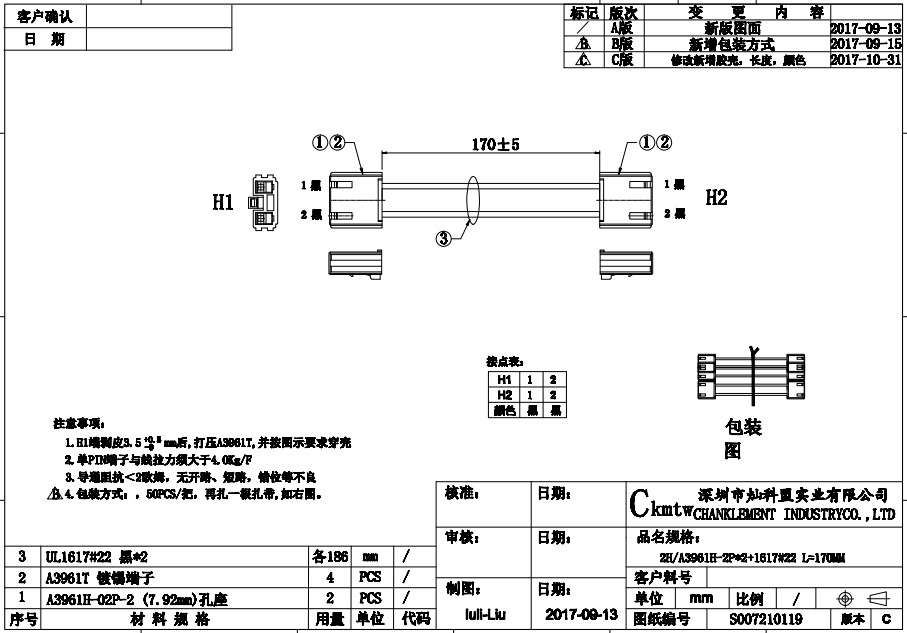

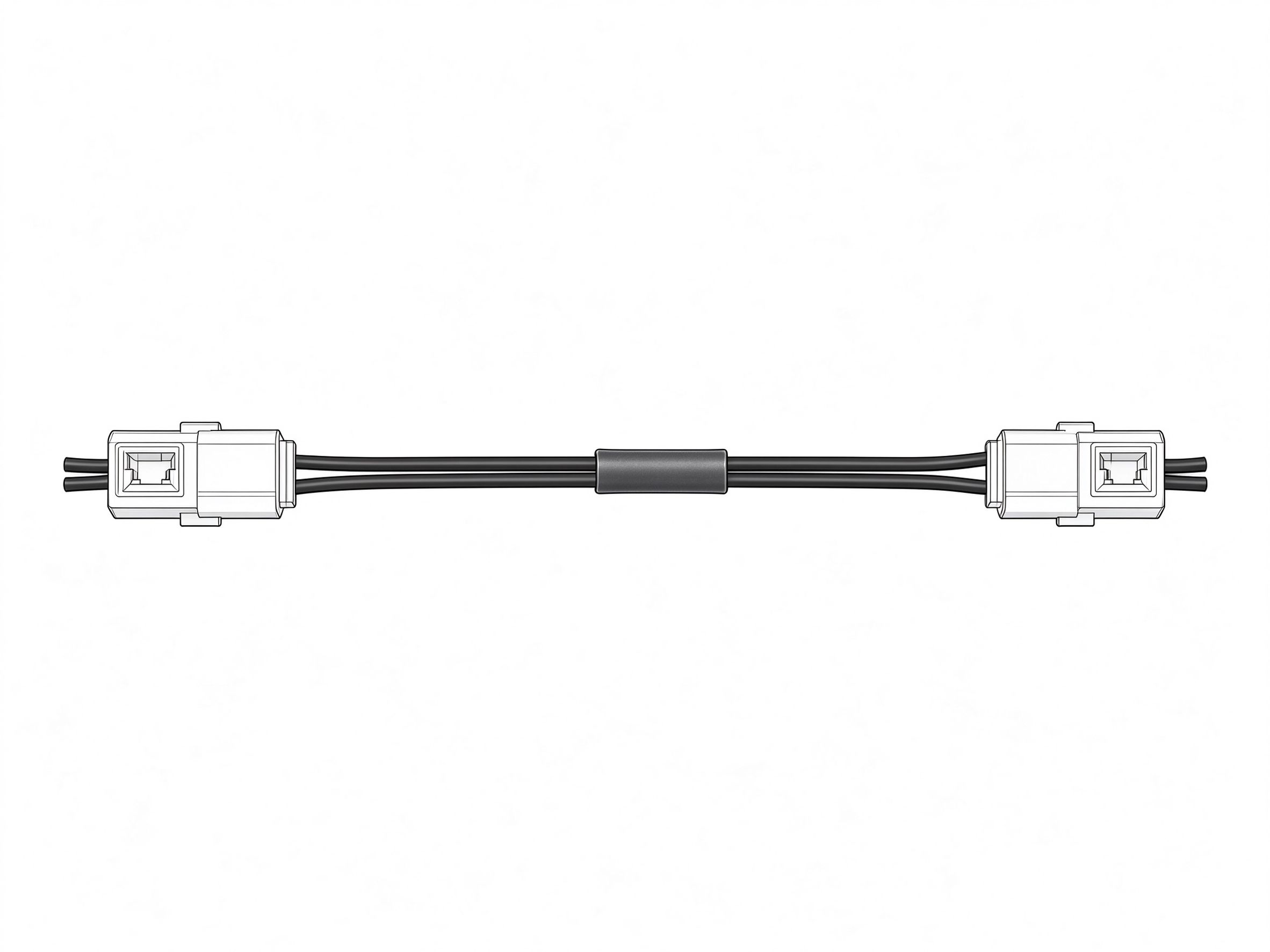

本产品为两芯AC转接线，两端均采用A3961H-02P-2孔座，间距7.92毫米，导线为UL1617#22黑色线两根，线束总长170±5毫米，中段套热缩管固定，对应图纸号S007210119，版本C，客户料号2H/A3961H-2P*2+2×UL1617#22 L=170毫米。产品适用于电源板与内部模块之间的两芯对接，两端线序一致，均为一黑二黑，对称插拔不易错接。

产品特点

• 两端同规格两P孔座，对称结构，插配方便，具备防呆效果
• 采用UL1617#22黑色导线，线身柔软，两端对称出线
• 中段热缩管收束，线束整齐，便于整机内部走线
• 端子压接后按图示穿壳，倒钩到位，连接可靠

技术规格

• 两端连接：H1与H2均为A3961H-02P-2孔座，两针位
• 导线：UL1617#22黑色，两根各186毫米
• 端子：A3961T镀锡端子，共四只
• 线束总长：170±5毫米
• 工艺检验：单针端子与线拉力大于4.0千克，导通阻抗小于2欧，无开路、短路、错位
• 包装：五十支每把，再扎一根扎带

服务保障

本产品按客户图纸定制，可依据来图来样调整线长、线色、端子与胶壳组合，支持小批量打样与批量供货；出厂逐支导通测试并成品全检，按规范捆扎包装交付。
