Name: Y型端子转基板端子连接线
Brand: Wire Harness Processing Division
Availability: InStock

技术规格

品名规格	2H/Y型端子3.77.20.18基板端子端子*2+1015#20 L=100MM
客户料号	R30072855
图纸编号	S007220231
版本	B
日期	2018-04-26

结构尺寸

项目	数值
线束总长	400±10 mm
主PVC套管长度	300±10 mm
H2分支长度	50±10 mm

端子定义

连接器	针数	线序
H1 (Y型端子 3.7*7.2)	2	棕+棕
H2 (P1811T-C 基板端子 φ1.8)	2	棕+棕

物料清单

序号	材料规格	用量	单位
1	UL1015#20 棕	415*2	mm
2	U型端子 3.77.20.4 雾锡连带端子 (65210-BS)	2	PCS
3	P1811T-C 基板端子 φ1.8	2	PCS
4	内径φ6.0 PVC套管黑色 300V 105度偏软 L=300MM	1	PCS
5	φ3.0 热缩管黑色 L=15mm	2	PCS
6	φ3.0 热缩管黑色 L=15MM	2	PCS
7	尼龙扎带3.0*100MM 白色	1	PCS

工艺要求

1.H1端剥5.5~6.0mm，打压Y型端子；H2端剥4.5~5mm，打压基板端子；2.套管需热缩；3.Y型端子拉力大于7.3kg；基板端子拉力大于3kg。

测试条件

1.每条成品必须100%做电性测试；2.测试电压DC300V；3.绝缘阻抗≥10MΩ；4.导通阻抗≤2Ω。

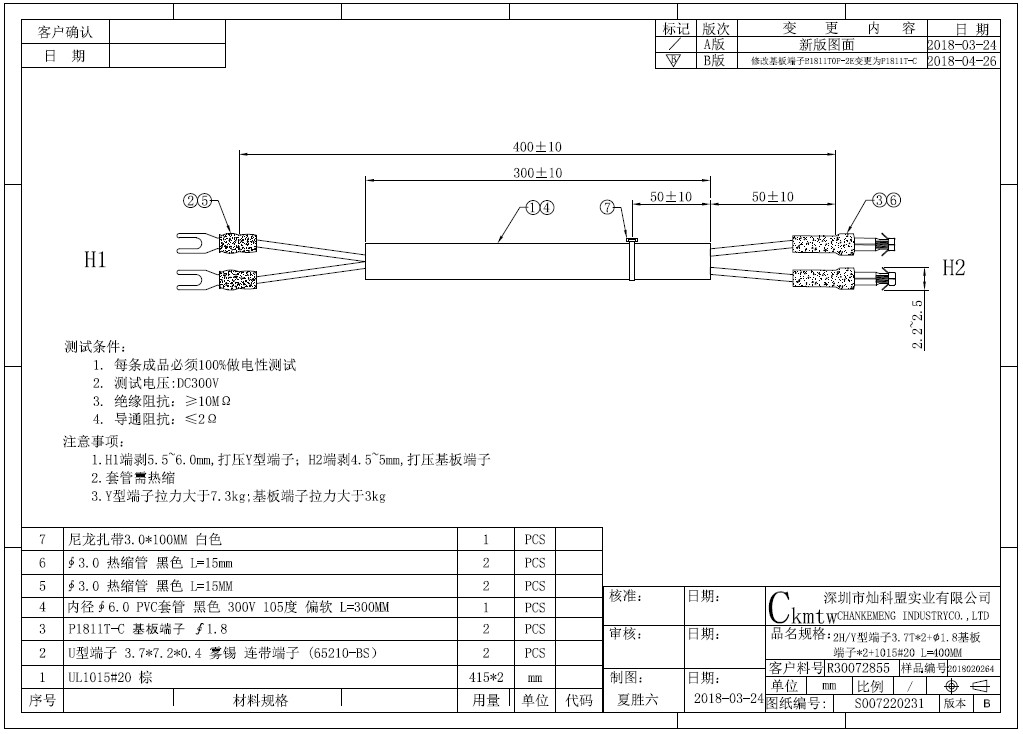

工程图纸

产品介绍

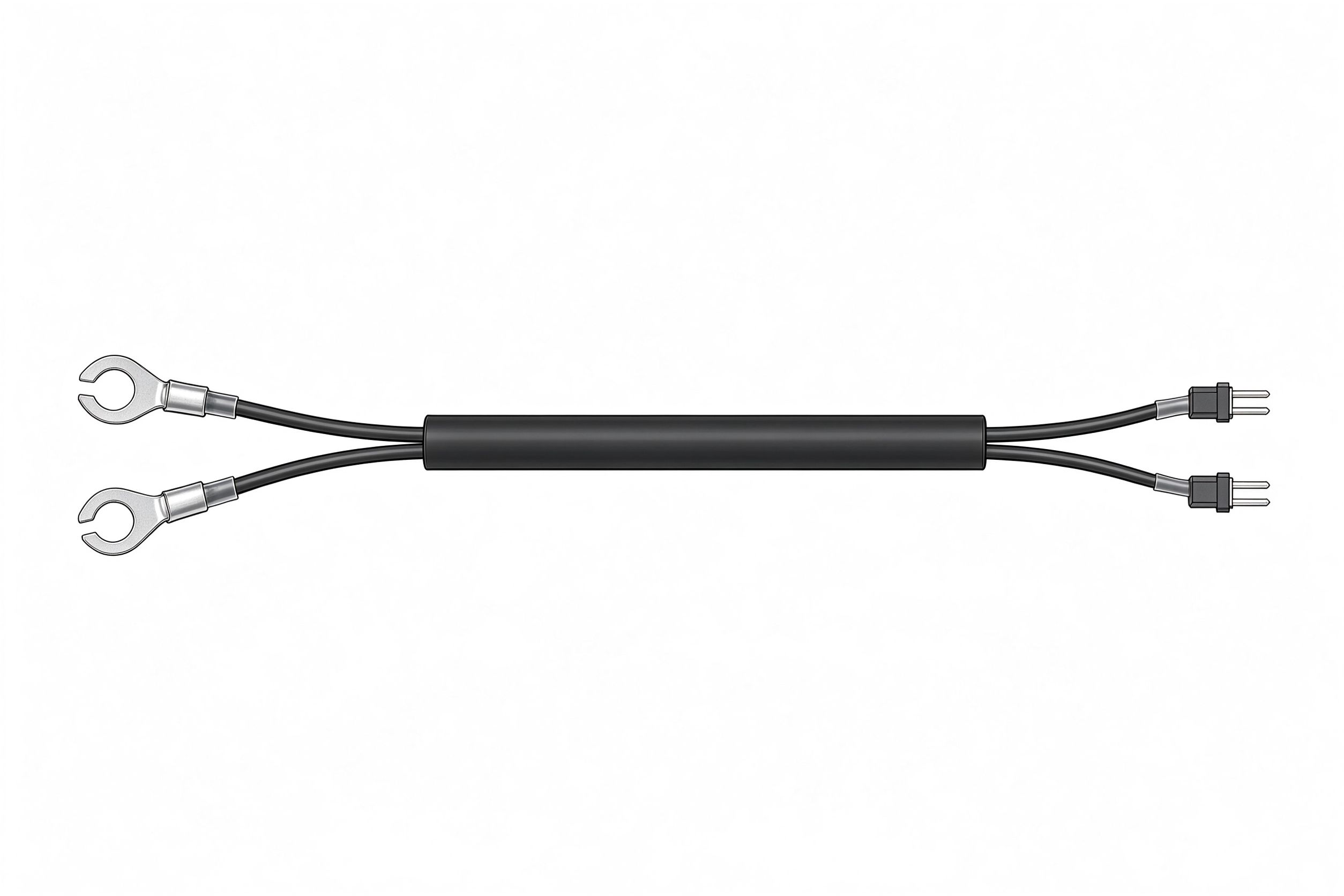

本产品为Y型端子转基板端子连接线，一端为Y型U型端子3.7乘7.2，雾锡连带端子，另一端为P1811T-C基板端子，直径1.8毫米，采用UL1015#20棕色导线两根，线束总长400±10毫米，主束PVC套管段长300±10毫米，H2分支长50±10毫米，对应图纸号S007220231，版本B。产品用于把印刷板上的插片端子经分支线引接到螺栓固定位置。

产品特点

一端Y型端子用于螺栓压接，一端基板端子用于印刷板插接
双线并行走主管，末端分支，走线分明
主束套黑色PVC套管并热缩，束线整齐防护
白色尼龙扎带固定，套管与分支位置按图成型

技术规格

H1端：Y型端子3.7乘7.2，雾锡，两只
H2端：P1811T-C基板端子，直径1.8毫米，两只
导线：UL1015#20棕色，两根各415毫米
线束总长：400±10毫米，主管长300±10毫米，分支50±10毫米
套管：内径Φ6.0黑色PVC套管，配Φ3.0黑色热缩管
工艺检验：Y型端子拉力大于7.3千克，基板端子拉力大于3千克

服务保障

本产品按图定制分支长度、线色与套管形式，可根据螺栓孔径与印刷板开孔调整端子规格，支持打样与批量供货；出厂做端子拉力与导通检验，成品全检后交付。
