Name: UL3239高压环形端子引线
Brand: Wire Harness Processing Division
Availability: InStock

技术规格

品名规格	2H/Φ3.26,Φ6.610,+基板端子UL3239#14 黑色 L=60MM
客户料号	R30072728(样品编号201801167)
图纸编号	S007220218
版本	B
日期	2018-03-05

结构尺寸

项目	数值
引线总长	50±5 mm
环形端子孔径	6.6⁻⁰·¹ mm

端子定义

连接器	针数	线序
H1 (Φ3.2圆形冷压端子 RNB2-3)	单环	Ø6.6圆环
H2 (B1811T2P-2E基板端子 Φ2.4)	基板端子	插片

物料清单

序号	材料规格	用量	单位
1	UL3239#14 3KV 黑色(高温线带编织网) OD3.9	63	mm
2	Φ3.2T圆形冷压端子外径6.6(RNB2-3)无护套	1	PCS
3	Φ4.0热缩管黑色 L=16MM	2	PCS
4	B1811T2P-2E基板端子 Φ2.4/ROHS&REACH	1	PCS

工艺要求

1.H1端剥6±0.5mm打压RNB2-3；2.H2端剥4.5±0.5mm打压基板端子；3.热缩管按图示烘紧；4.基板端子需做拔插测试；5.端子拉力：圆形端子>19kg，基板端子>3.0kg；6.配插PCB板孔2.5mm。

测试条件

每条成品100%做电性测试；测试电压DC300V；绝缘阻抗≥10MΩ；导通阻抗≤2Ω。

包装方式

50PCS/包，用气泡片包住整个产品。

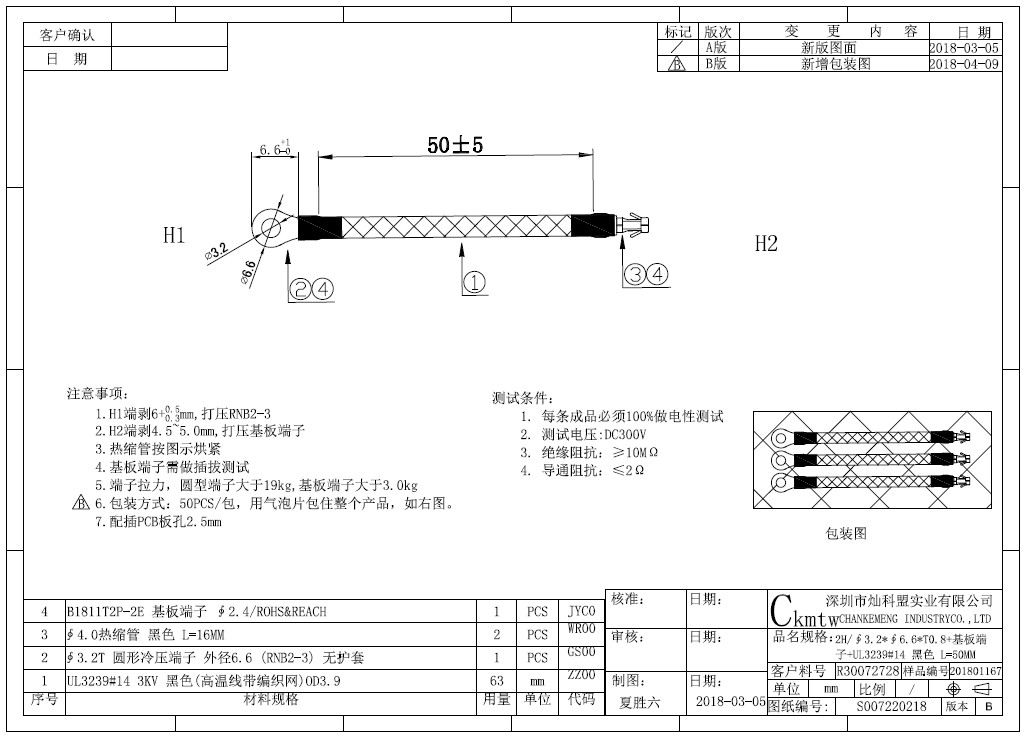

工程图纸

产品介绍

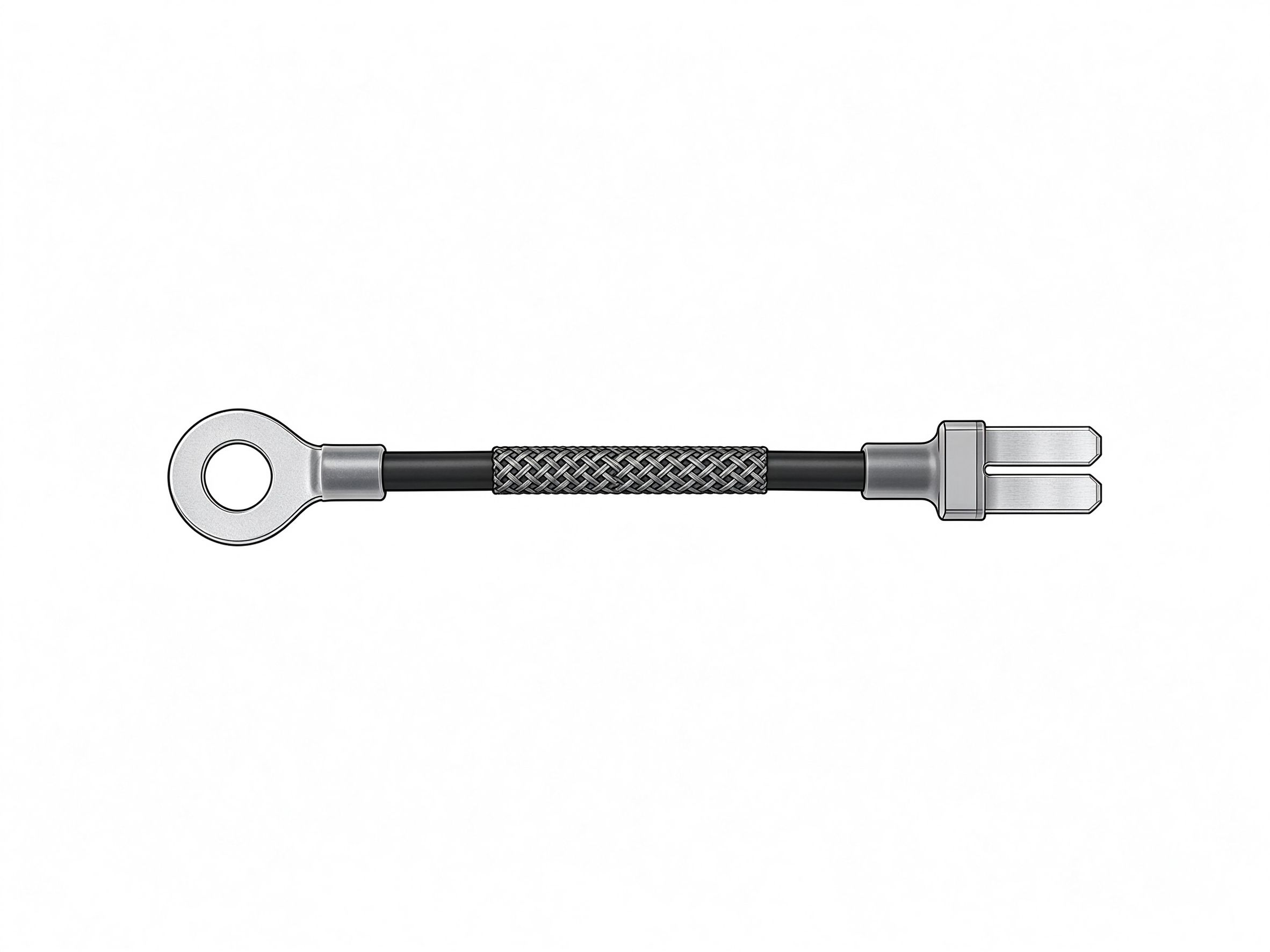

本产品为UL3239高压环形端子引线，采用UL3239#14黑色高温线，带编织网，外径约3.9毫米，引线总长50±5毫米。一端为Φ3.2圆形冷压端子RNB2-3，圆环孔径6.6毫米，另一端为B1811T2P-2E基板端子，插片直径2.4毫米，适配印刷板2.5毫米开孔。对应图纸号S007220218，版本B。产品用于高压回路中需要单点固定接地或跨接的位置。

产品特点

采用UL3239#14黑色高温线并带编织网，耐环境能力强
一端圆环端子用于螺栓固定，一端基板插片用于印刷板插接
两端根部套Φ4.0黑色热缩管，绝缘收束整齐
基板端子做拔插测试，圆环端子拉力受控，连接可靠

技术规格

线体：UL3239#14黑色高温线带编织网，长63毫米
H1端：Φ3.2圆环冷压端子RNB2-3，外径6.6毫米，无护套
H2端：B1811T2P-2E基板端子，插片Φ2.4，配印刷板孔2.5毫米
引线总长：50±5毫米，圆环孔径6.6毫米
工艺检验：圆环端子拉力大于19千克，基板端子拉力大于3.0千克
包装：五十支每包，气泡片全包

服务保障

本产品按图定制线长、孔径与端子规格，支持不同线色与孔位组合，小批量打样与批量供货均可承接；出厂做端子拉力与插板测试，逐支检验后包装交付。
