Name: JC15-2P转SMH250-2P连接线
Brand: Wire Harness Processing Division
Availability: InStock

技术规格

品名规格	2H/JC15-2P+25019-2P L=120MM
客户料号	R30072918
图纸编号	S007220241
版本	D
日期	2018-06-27

结构尺寸

项目	数值
线束总长	125±5 mm

端子定义

连接器	针数	线序
H1 (B1502H-2P JC15-2P 白色)	2P	1蓝 2蓝
H2 (25019-02P-0B2 SMH250-2P 白色)	2P	1蓝 2蓝

物料清单

序号	材料规格	用量	单位
1	B1502H-2P (JC15-2P) 白色 (1.50孔座)	1	PCS
2	B1502-TP2 (JC15-T) 镀锡端子	2	PCS
3	25019-02P-0B2 (SMH250-2P公壳) 孔座白色 Pitch:2.5mm	1	PCS
4	25019-PT-1T1 镀锡母端子 10K/盘	2	PCS
5	UL10368#26 蓝*2	136	mm
6	工业专用硅酮胶 RTV-168胶水 (LT-RTV168)	1	PCS

工艺要求

1.H1端剥1.5⁺⁰·³mm，打压JC15-T；2.H2端剥2.5±0.2mm，打压HX25019-PT；3.按图纸穿壳；4.导通电阻<2欧姆；5.端子拉力大于2kg；6.H1端JC15端子铆压后需增加点锡（锡点不能影响倒钩使用）；7.H2端打白色硅胶点胶。

包装方式

200PCS/扎，H1端用气泡袋包好。

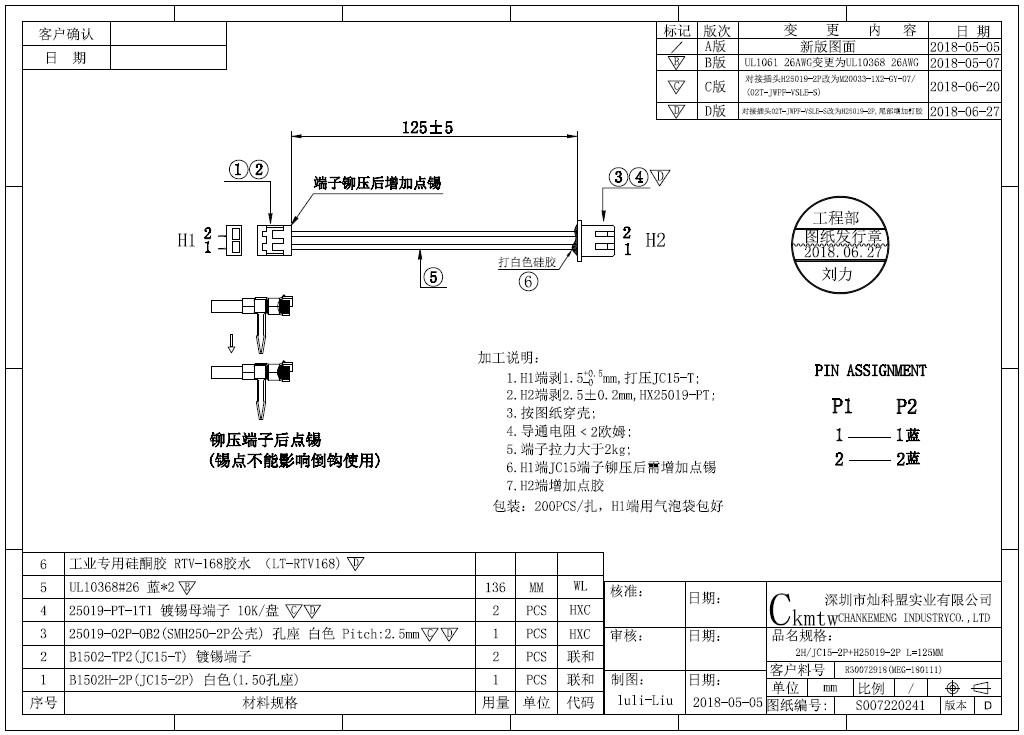

工程图纸

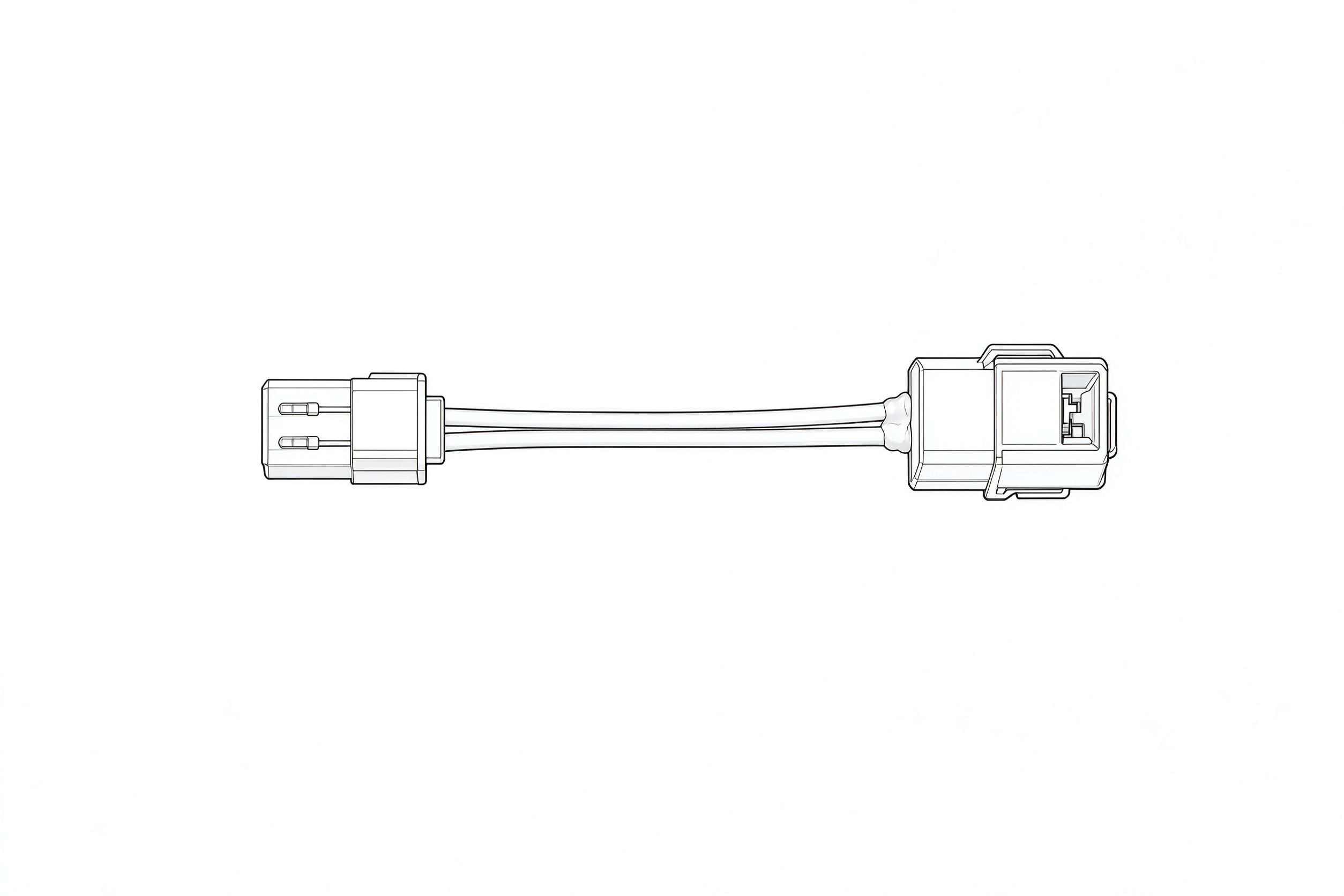

Engineering Drawing - JC15-2P转SMH250-2P连接线

产品介绍

本产品为JC15-2P转SMH250-2P连接线，一端为B1502H-2P白色JC15孔座，另一端为25019-02P-0B2白色SMH250-2P公壳，间距2.5毫米，采用UL10368#26蓝色导线两根，线束总长125±5毫米，对应图纸号S007220241，版本D，客户料号2H/JC15-2P+25019-2P L=120毫米。产品用于两芯回路在两种小间距胶壳之间的转接。

产品特点

两端白色胶壳转接，一为JC15孔座一为SMH250公壳，接口互补
采用UL10368#26蓝色导线，两芯同色，线身纤细
H1端端子铆压后点锡加固，焊点不影响倒钩
H2端点白色硅胶，固定出线角度，抗弯折
两端白色小间距胶壳，适合设备内部紧凑空间的两芯对接，出线角度经点胶固定

技术规格

H1端：B1502H-2P白色JC15孔座，两针位，线色一蓝二蓝
H2端：25019-02P-0B2白色SMH250-2P公壳，两针位，线色一蓝二蓝
导线：UL10368#26蓝色，两根共136毫米
线束总长：125±5毫米
工艺检验：导通电阻小于2欧，端子拉力大于2千克
包装：二百支每扎，气泡袋包H1端

服务保障

本产品按图定制线长与线色，端子压接、点锡与点胶位置严格按图执行，支持打样与批量供货；出厂逐支导通测试并核对拉力，成品全检后交付。
