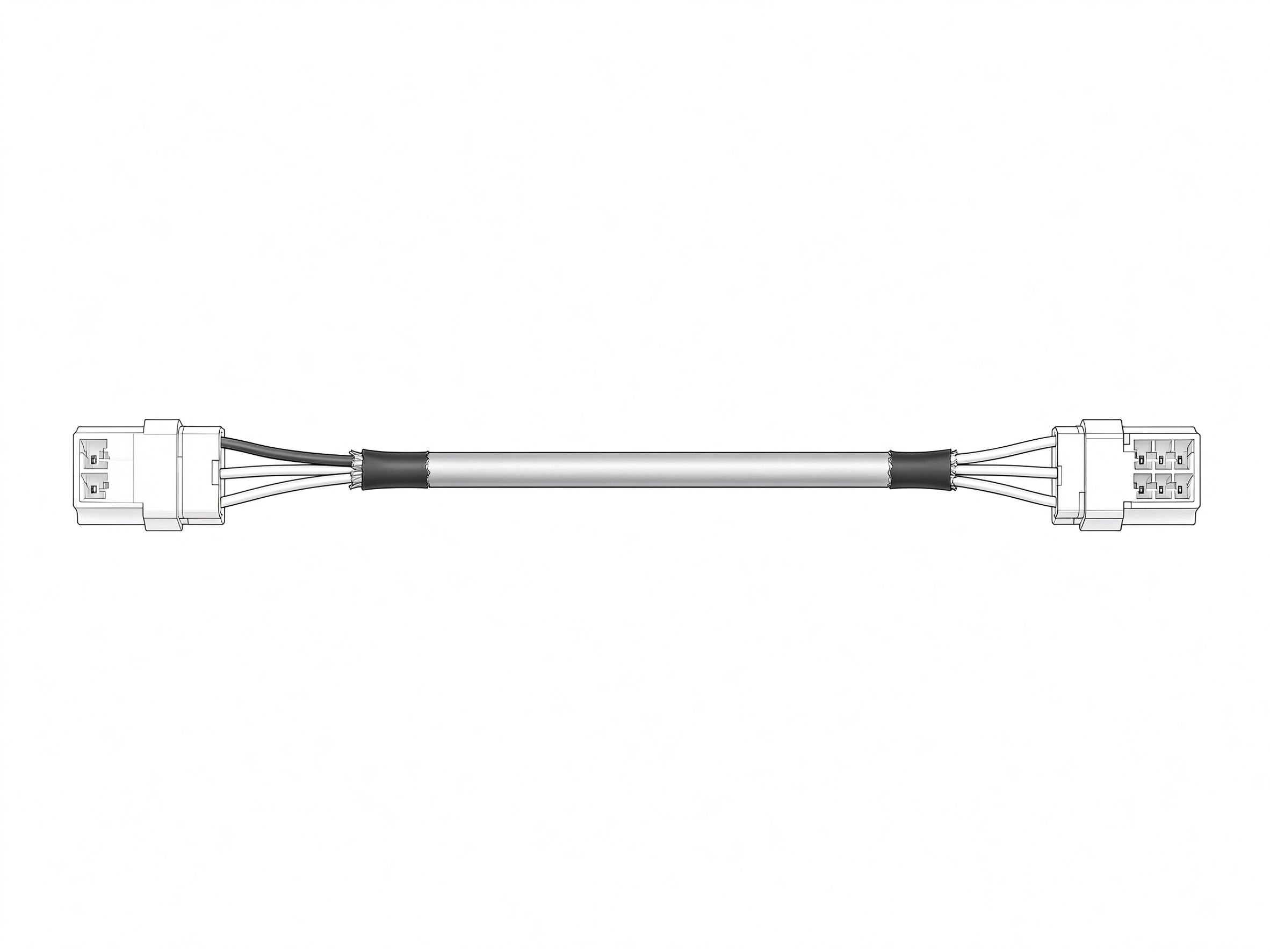

Name: JC25屏蔽5P信号连接线束
Brand: Wire Harness Processing Division
Availability: InStock

技术规格

品名规格	2H/JC25H-5P+25019-5P公壳+UL2464#26-5C灰色 L=350MM
客户料号	R30073467
图纸编号	S007220288
版本	A
日期	2019-08-13

结构尺寸

项目	数值
线束总长	350±10 mm
热缩管距端面	5±2 mm
裁线长度	365 mm

端子定义

连接器	针数	线序
H1 (2509H-5P JC25孔座)	5P	1红 2黄 3绿 4黑 5白
H2 (25019-05P-0B2 孔座白色)	5P	1红 2黄 3绿 4黑 5白

物料清单

序号	材料规格	用量	单位
1	2509H-5P (JC25孔座)	1	PCS
2	2509T 镀锡 (JC25端子)	5	PCS
3	UL2464#26-5C 屏蔽镀锡铜 OD4.8mm 灰色外被	365	mm
4	25019-05P-0B2 孔座白色 Pitch:2.5mm	1	PCS
5	25019-PT-2T2 镀锡母端子	5	PCS
6	热缩管 Φ5.0 黑色 L=25mm	2	PCS

工艺要求

1.两端剥外皮25±3mm，芯线剥皮2.5±0.5mm后打压端子，并按图示穿壳；2.端子拉力须大于2.2Kg/F；3.两端编织线和铝箔在剥外皮口处剪掉，注意不能伤芯线，再套烘热缩管。

测试条件

成品100%测试打点，绝缘阻抗20MΩ，DC高压300V，导通阻抗3Ω。

包装方式

50PCS/把。

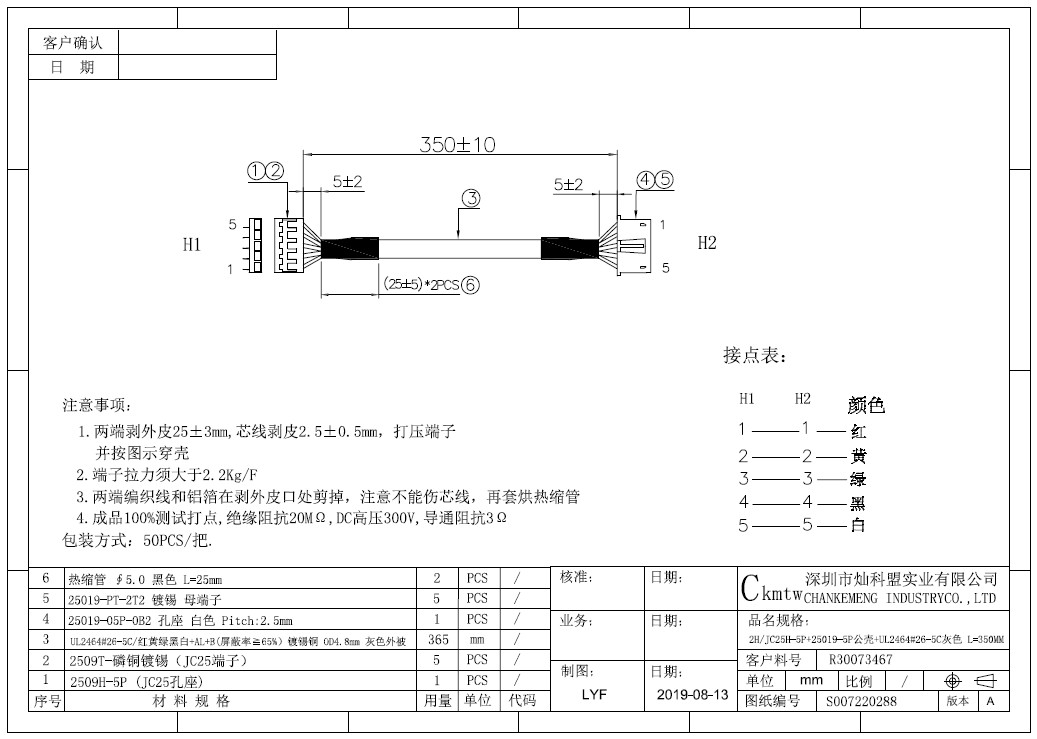

工程图纸

产品介绍

本产品为JC25屏蔽五P信号连接线束，一端为2509H-5P JC25孔座，另一端为25019-05P-0B2白色孔座，间距2.5毫米，采用UL2464#26五芯屏蔽线，镀锡铜，外径约4.8毫米，灰色外被，线束总长350±10毫米，对应图纸号S007220288，版本A。产品用于五路信号回路的屏蔽转接，抑制外界电磁干扰。

产品特点

两端五P孔座转接，线序红黄黑白直通对应
采用UL2464#26五芯屏蔽线，灰色外被，镀锡铜芯，屏蔽性能稳定
两端剥外皮口处剪去编织与铝箔但不伤芯线，再套热缩管
出线口套Φ5.0黑色热缩管，固定屏蔽层与出线

技术规格

H1端：2509H-5P JC25孔座，五针位，一红二黄三绿四黑五白
H2端：25019-05P-0B2白色孔座，五针位，线色与H1对应
线体：UL2464#26-5C屏蔽镀锡铜，灰色外被，长365毫米
线束总长：350±10毫米，热缩管距端面5±2毫米
工艺检验：端子拉力大于2.2千克
包装：五十支每把

服务保障

本产品按图定制线长与线序，屏蔽层处理与热缩位置严格按图执行，支持打样与批量供货；出厂逐支导通测试并核对屏蔽处理，成品全检后交付。
