Name: 圆形端子基板端子线
Brand: Wire Harness Processing Division
Availability: InStock

技术规格

品名规格	2H/圆形端子R4.3T+基板端子ϕ2.3+UL1015#16 黄注绿 L=95MM
客户料号	R30072746 (MEG-170432)
图纸编号	S007220299
版本	A
日期	2019-09-19

结构尺寸

项目	数值
线束总长	95±5 mm
圆形端子孔径	φ4.3
料带尺寸	0~0.5 mm

端子定义

连接器	针数	线序
H1 (B1811T2P-2E 基板端子)	1	黄注绿
H2 (圆形端子 R4.3T 外径7.5)	1	黄注绿

物料清单

序号	材料规格	用量	单位
1	UL1015#16 镀锡铜黄注绿	112	mm
2	B1811T2P-2E 基板端子 ϕ2.4(PCB开孔2.3)	1	PCS
3	圆形端子 ϕ4.3T 外径7.5 T=0.5(7543)	1	PCS
4	热缩套管 ϕ3.5 黑色 L=15MM	2	PCS

工艺要求

1.线材H2端剥皮5.0+0.3mm后打压圆形端子；2.线材H1端剥皮4.7+0.3mm后打压基板端子；3.圆形端子拉拔力须大于13.1Kg/F，基板端子拉拔力须大于2.0Kg/F；4.基板端子需做插板测试；5.PCB板开孔2.3mm。

测试条件

成品100%做电性测试，绝缘阻抗20MΩ，DC高压300V，导通阻抗2Ω。

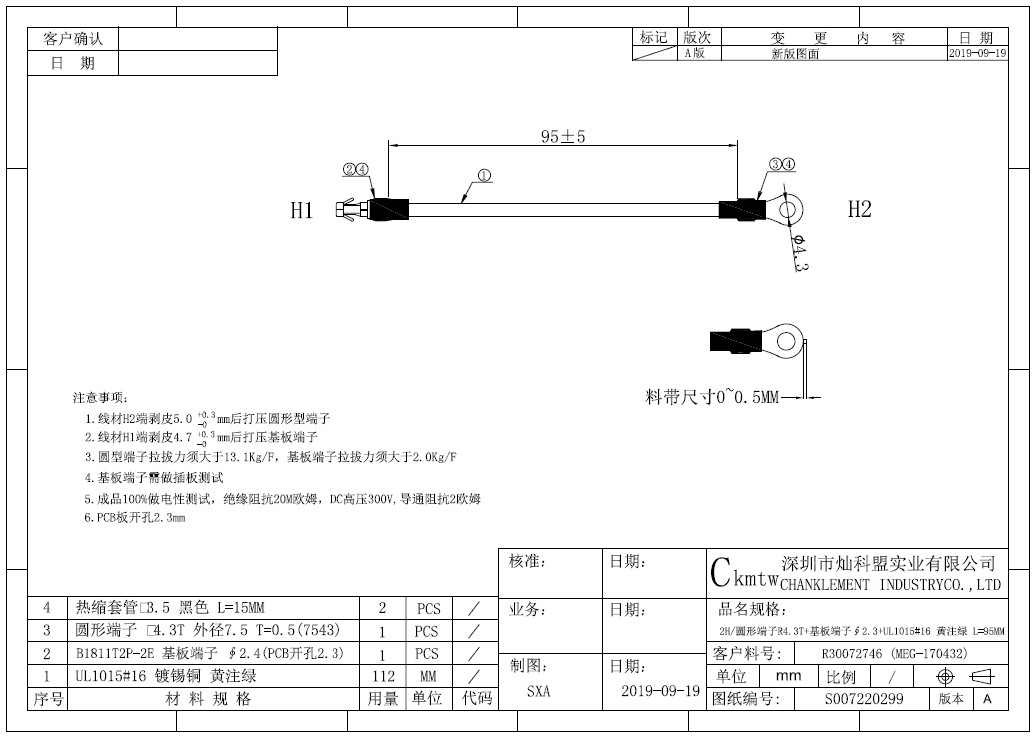

工程图纸

产品介绍

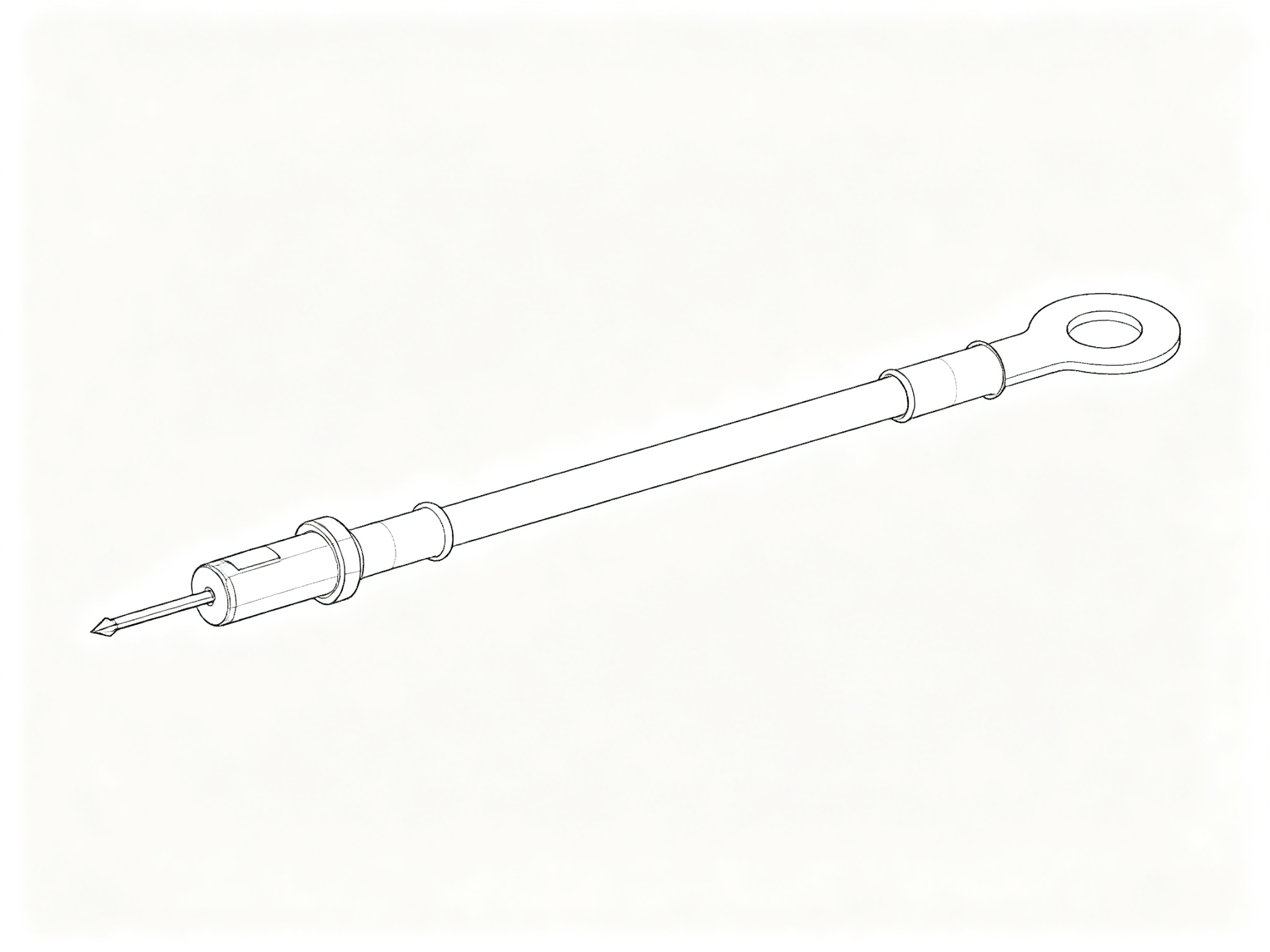

本产品为圆形端子基板端子线，一端为B1811T2P-2E基板端子，另一端为圆形端子R4.3T，外径7.5毫米，采用UL1015#16镀锡铜黄注绿导线，线束总长95±5毫米，对应图纸号S007220299，版本A，客户料号2H/圆形端子R4.3T+基板端子ϕ2.3+UL1015#16 黄注绿 L=95毫米。产品用于印刷板开孔2.3毫米位置与螺栓固定点之间的接地连接。

产品特点

一端圆形端子用于螺栓固定，一端基板端子用于印刷板插接
采用UL1015#16镀锡铜黄注绿导线，黄绿双色便于识别接地
两端根部套Φ3.5黑色热缩管，绝缘收束整齐
基板端子做插板测试，圆形端子拉力受控，连接可靠

技术规格

H1端：B1811T2P-2E基板端子，插片Φ2.4，配印刷板开孔2.3毫米
H2端：圆形端子R4.3T，外径7.5毫米，孔径Φ4.3，厚0.5
导线：UL1015#16镀锡铜黄注绿，长112毫米
线束总长：95±5毫米
工艺检验：圆形端子拉拔力大于13.1千克，基板端子拉拔力大于2.0千克

服务保障

本产品按图定制线长、孔径与印刷板开孔匹配，支持不同线色与端子组合，打样与批量供货均可承接；出厂做拉拔力与插板测试，逐支检验后包装交付。
