6P/5P双胶壳连接线束

产品介绍

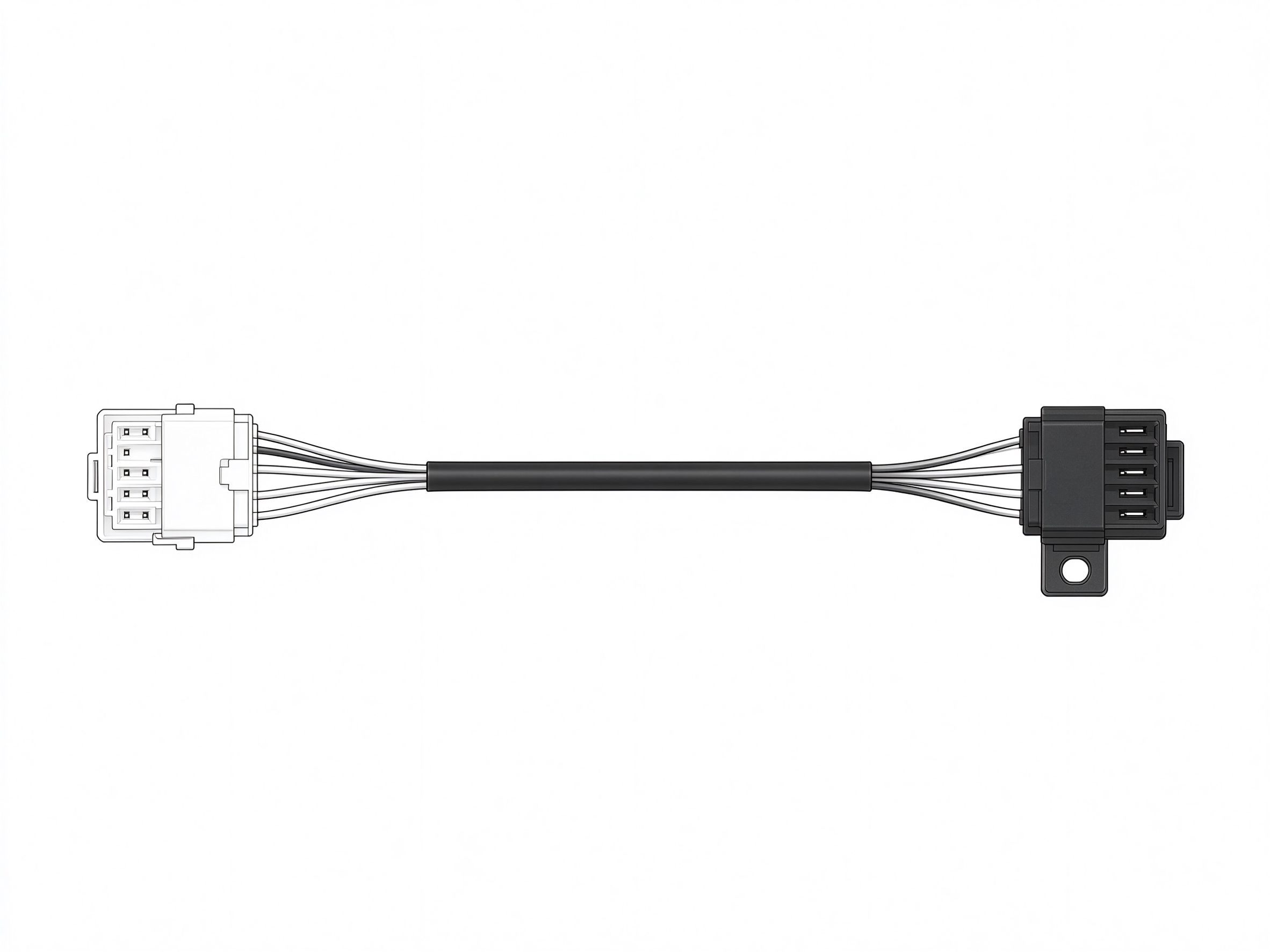

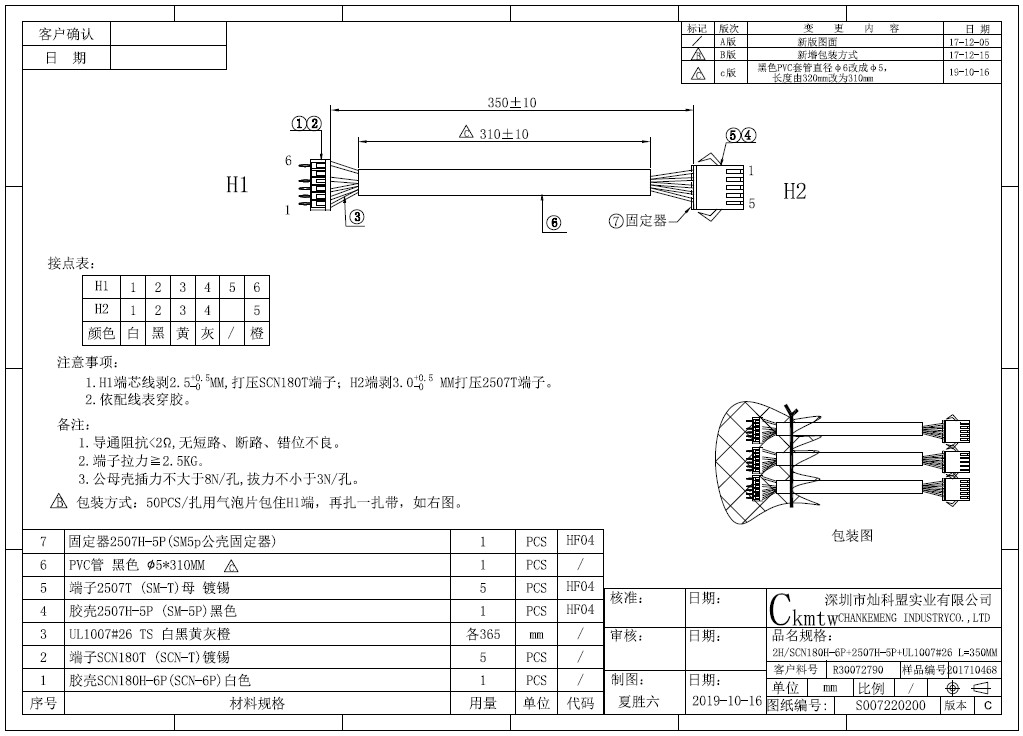

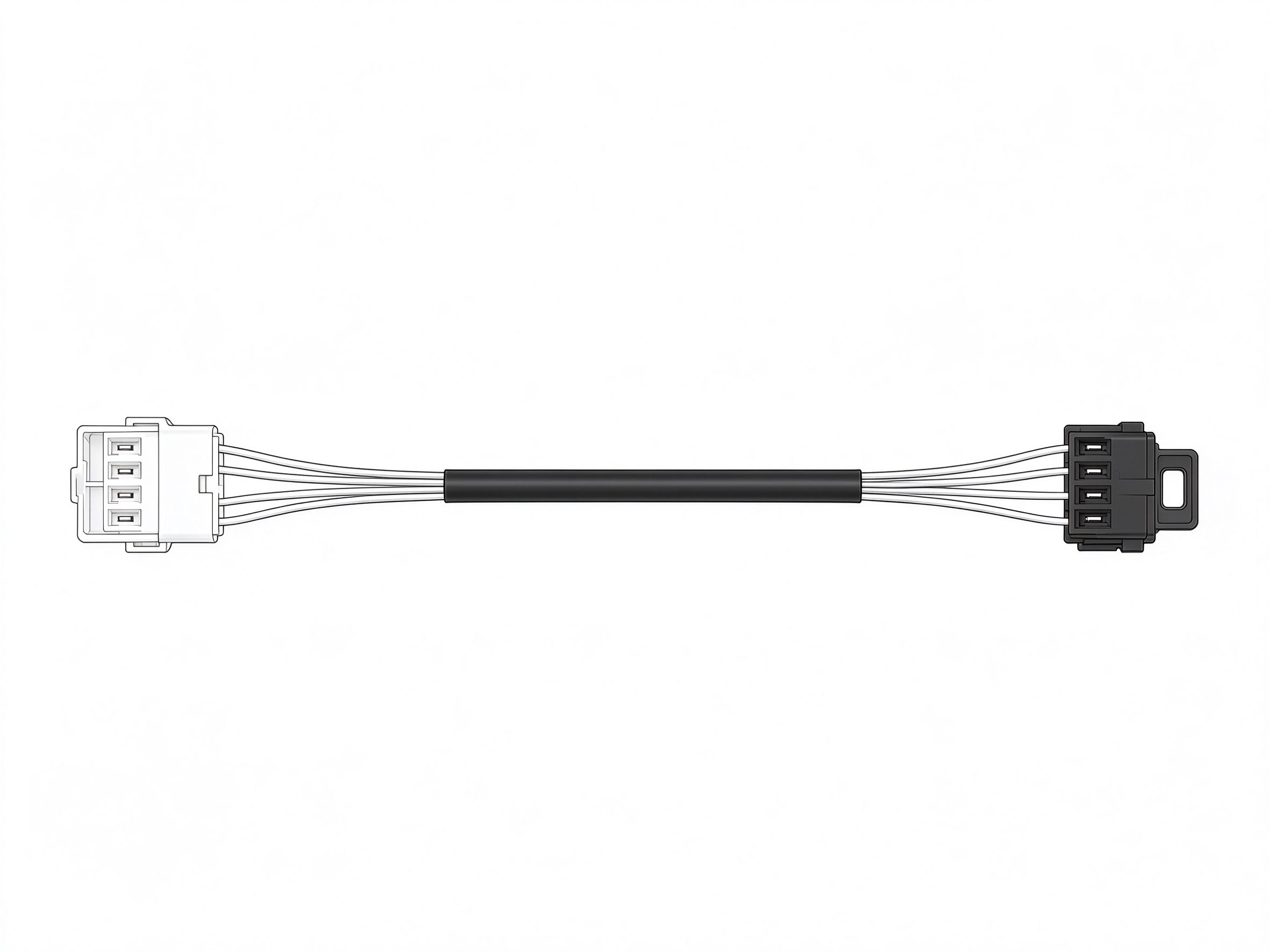

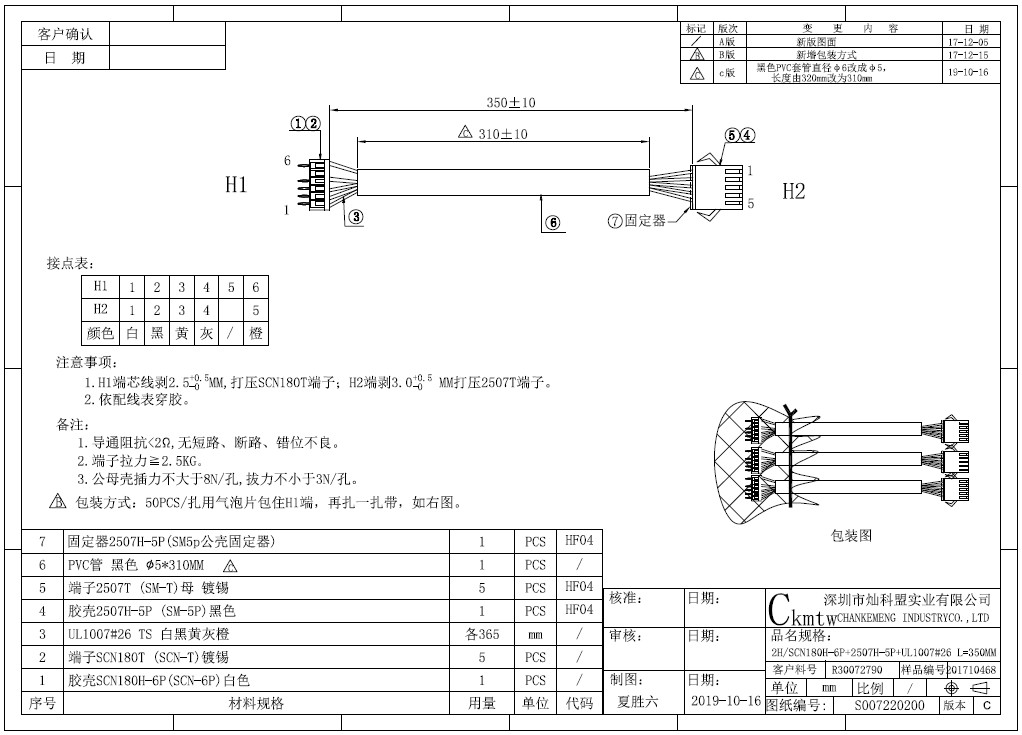

本产品为SCN180H-6P转SM-5P双胶壳连接线束，按客户图纸S007220200（版本C，2019-10-16）生产，对应客户料号R30072790，品名为2H/SCN180H-6P+2507H-5P+UL1007#26 L=350MM。含5芯UL1007#26 TS电子线（白、黑、黄、灰、橙），H1端压接SCN180H-6P白色胶壳，H2端压接2507H-5P黑色胶壳（SM-5P）并配固定器，线身套黑色Φ5 PVC管（310mm），总长350±10mm。该线束用于设备内部不同接口模块之间的连接，两端不同系列胶壳实现转接，带锁连接可靠。

产品特点

• 按图生产：严格按图纸S007220200（版本C）的线序与两端胶壳加工
• 系列转接：SCN180H-6P与SM-5P连接器带固定器锁片，连接可靠
• 线材规范：采用UL1007#26电子线，线序清晰
• 套管整理：线身套黑色PVC管，布线整齐
• 出厂全检：100%导通测试，端子拉力与插拔力按图纸检验

技术规格

• 导线：UL1007#26 TS铜芯电子线，5芯（白、黑、黄、灰、橙），各365mm
• 两端连接器：H1 SCN180H-6P白色胶壳（配SCN180T镀锡端子）/ H2 2507H-5P黑色胶壳（SM-5P，配2507T母镀锡端子与固定器）
• 长度：总长350±10mm，黑色PVC管310±10mm
• 线序：H1为1白2黑3黄4灰5空6橙（6P胶壳），H2为1白2黑3黄4灰5橙（5P）
• 电性要求：导通阻抗小于2Ω，无短路断路错位；端子拉力不小于2.5KG，插力不大于8N/孔、拔力不小于3N/孔

服务保障

按客户图纸批量生产，支持线材长度、线规、颜色及连接器型号的定制，50PCS/扎包装（H1端用气泡片包住并扎扎带）。所有产品出厂前经100%导通与电性测试，可提供测试记录，配合客户完成样品确认与批量交付。
