Name: SCN180-7P转PH-6P端子线
Brand: Wire Harness Processing Division
Availability: InStock

技术规格

品名规格	2H/SCN180H-7P+2001-6P+UL1061#26 L=200MM
客户料号	R30072786
图纸编号	S007220195
版本	A
日期	2017-11-21

结构尺寸

项目	数值
线束总长	200±10 mm

端子定义

连接器	针数	线序
H1 (SCN180H-7P SCN-7P 白色)	7P	1白 3白 4白 5白 6白 7白
H2 (2001H-6P PH-6P 白色)	6P	6白 5白 4白 3白 2白 1白

物料清单

序号	材料规格	用量	单位
1	SCN180H-7P (SCN-7P) 白色	1	pcs
2	SCN180T (SCN-T)	6	pcs
3	UL1061#26 TC 白色	210*6	mm
4	2001H-6P (PH-6P) 白色	1	pcs
5	2001T (PH-T)	6	pcs
6	黑色醋酸胶布 W=10mm	30	mm

工艺要求

1.H1端剥2.5⁺⁰·³mm，打压SCN180T端子；H2端剥2.5⁺⁰·³mm打压2001HT端子。

测试条件

导通阻抗<2Ω，无短路、断路、错位等不良；端子拉力≥2KG。

包装方式

100PCS/把，用气泡片包住H1端，再扎一扎带。

工程图纸

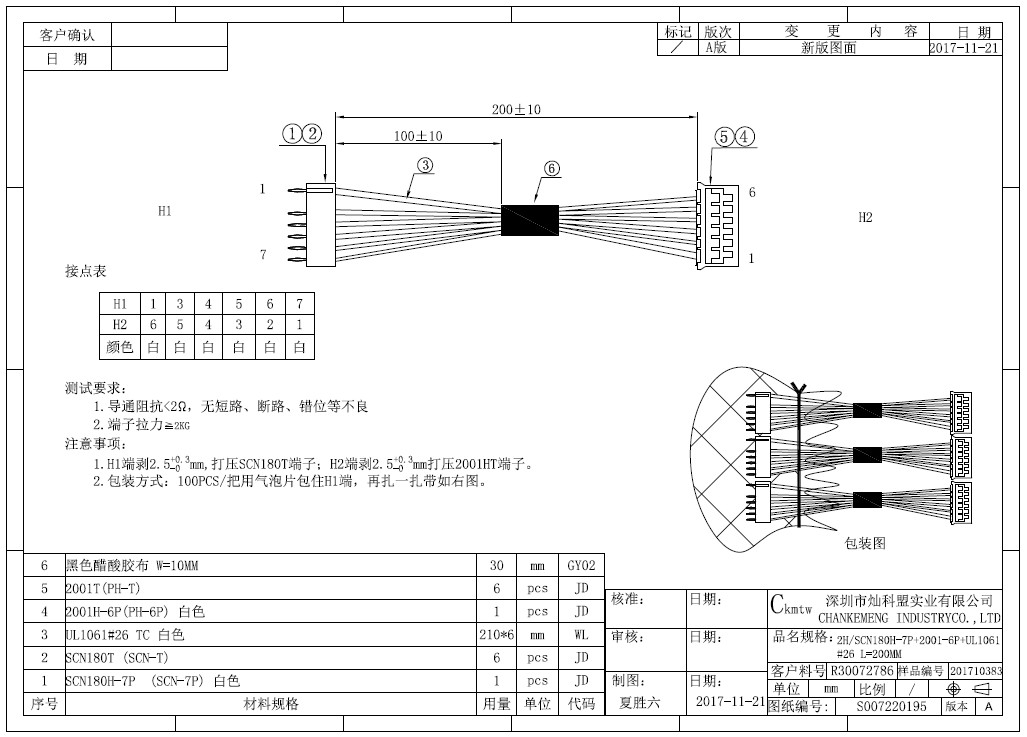

Engineering Drawing - SCN180-7P转PH-6P端子线

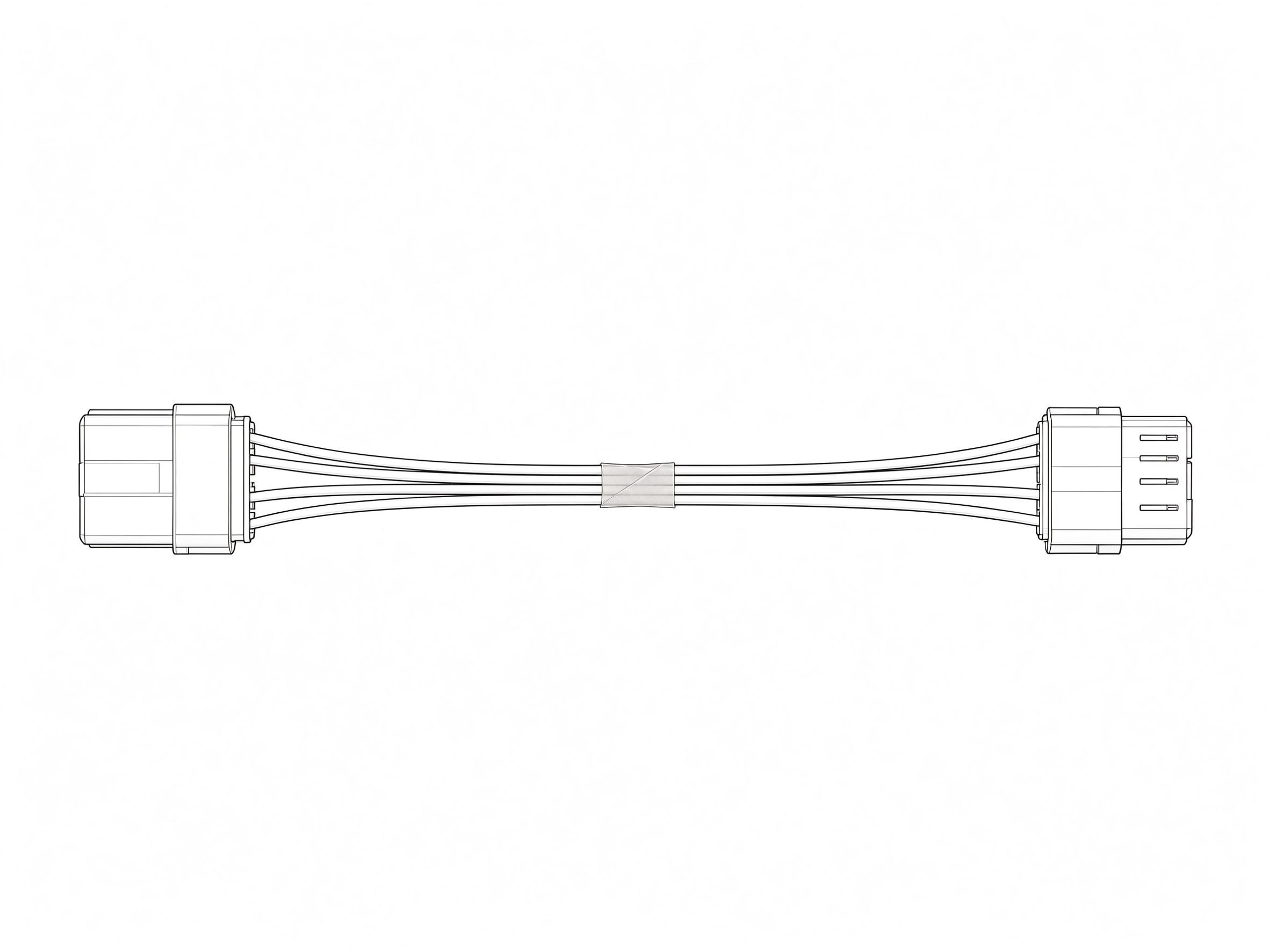

产品介绍

本SCN180-7P转PH-6P端子线按客户图纸S007220195（版本A，2017-11-21）生产，对应客户料号R30072786，品名为2H/SCN180H-7P+2001-6P+UL1061#26 L=200MM。结构为6根UL1061#26 TC白色铜芯导线，一端压接SCN180H-7P白色胶壳，另一端压接2001H-6P PH白色胶壳，总长200±10mm，线序镜像对位，线身缠黑色醋酸胶布（W=10mm，30mm）。不同针位胶壳之间镜像转接，适用于设备内部接口方位需要反转的连接。

产品特点

按图定制：严格按图纸S007220195的线序与镜像方向加工
针位转接：SCN180H-7P与2001H-6P PH胶壳按镜像对位转接
白色导线：UL1061#26白色导线，线体统一便于整理
胶布固定：线身缠醋酸胶布固定，布线整齐
电性全检：成品经导通与拉力测试

技术规格

导线：UL1061#26 TC白色铜芯电子线，210mm×6根
两端胶壳：H1 SCN180H-7P白色（配SCN180T端子）/ H2 2001H-6P PH白色（配2001T端子）
芯数与长度：6根白色导线，总长200±10mm，镜像对位
线序：H1对应1、3、4、5、6、7位白色线，H2对应6至1位白色线镜像
电性要求：导通阻抗小于2Ω，无短路、断路、错位；端子拉力不小于2KG

服务保障

按图纸批量生产，支持来图来样定制同类镜像转接线，胶壳型号、线号、长度、线色与包装均可按要求定制。产品出厂前经导通与电性测试，可提供测试记录，配合客户完成样品确认与批量交付。
