Name: SCN180H-7P对SM6P连接线束
Brand: Wire Harness Processing Division
Availability: InStock

技术规格

品名规格	2H/2507H-6P+SCN180H-7P+1007#26 L=200MM
客户料号	R30071964-A02
图纸编号	S007220215
版本	B
日期	2018-02-01

结构尺寸

项目	数值
线束总长	200±10 mm
PVC套管段长度	180±5 mm

端子定义

连接器	针数	线序
H1 (SCN180°H-7P Pitch:2.5mm)	7P	1黑 2白 3橙 4绿 5紫 6灰 7空
H2 (2507H-6P 公壳黑 SM2.5)	6P	1黑+白 2橙 3绿 4紫 5灰 6空

物料清单

序号	材料规格	用量	单位
1	SCN180°H-7P Pitch:2.5MM	1	PCS
2	SCN180°T	6	PCS
3	2507H-6P公壳黑(SM2.5公壳)	1	PCS
4	2507T母端子(SM2.5母端子)	6	PCS
5	2507H-6P固定器红色	1	PCS
6	UL1007#26 黑白橙绿紫灰	各215	mm
7	Φ6.0 PVC套管黑色 L=180mm	1	PCS

工艺要求

1.线材H1端剥皮2.2±0.3mm后打压SCN180T；H2端剥皮2.5±0.3mm打压2507T公端子，并按图示穿壳；2.单PIN端子与线拉力须大于2KG/F；3.线材须套Φ6.0 PVC套管；4.SM胶壳必须选用华富；5.H2端SM母壳插拔力：插入≤8N/孔，拔出≥3N/孔。

测试条件

成品100%做电性测试：绝缘阻抗20MΩ，DC高压300V，导通阻抗3Ω。

包装方式

50PCS/扎，用气泡片包住H1端。

工程图纸

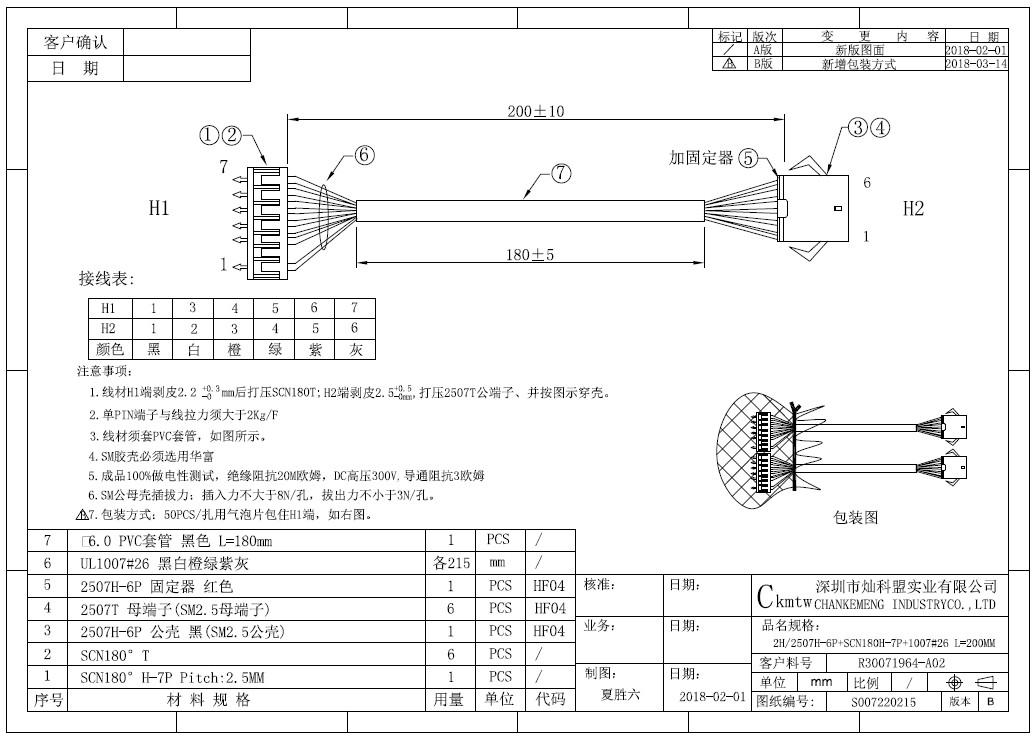

Engineering Drawing - SCN180H-7P对SM6P连接线束

产品介绍

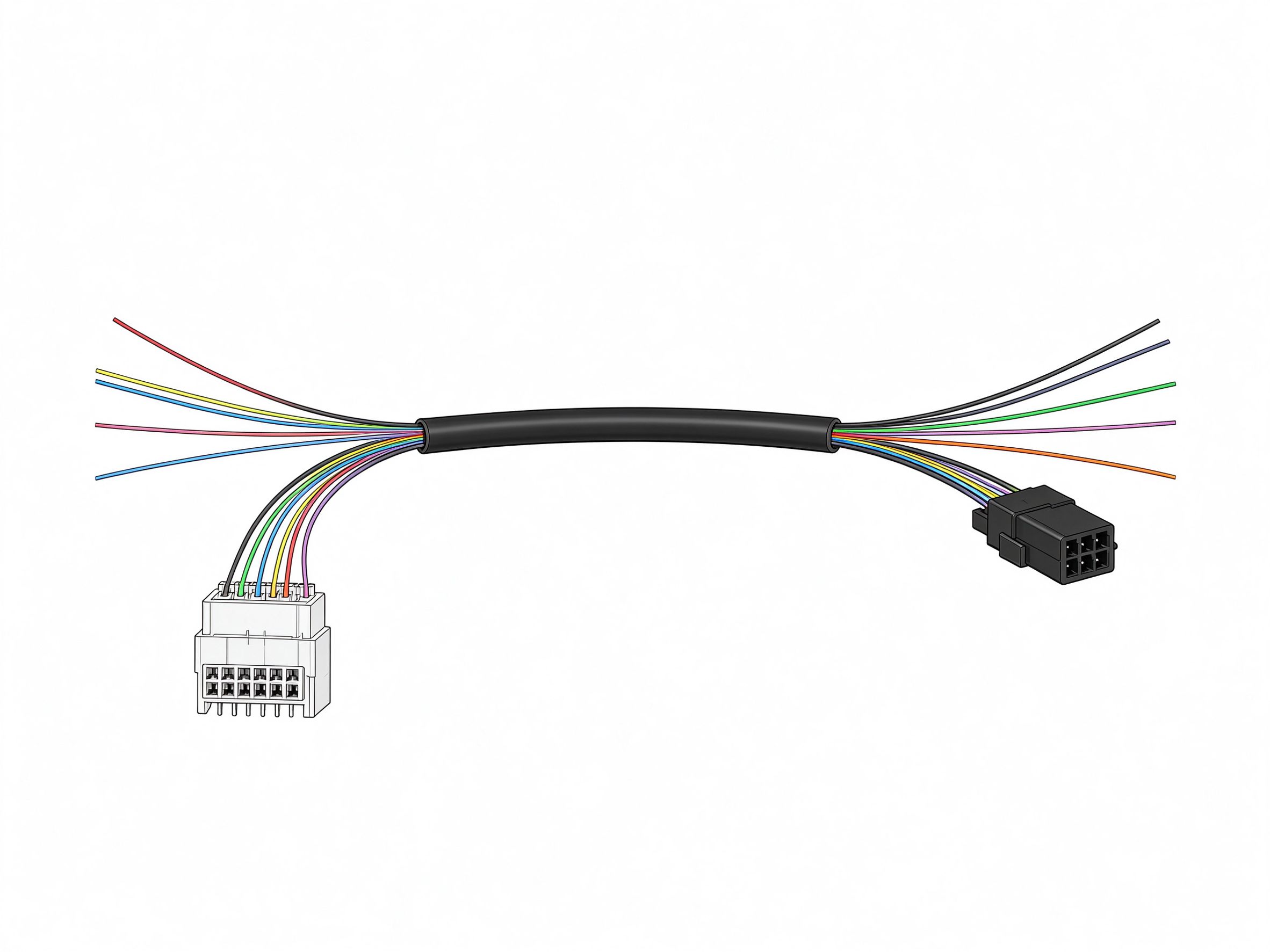

本产品为SCN180H-7P对SM6P连接线束，一端为SCN180度H-7P孔座，间距2.5毫米，另一端为2507H-6P公壳黑色SM2.5胶壳，线束总长200±10毫米，外覆黑色PVC套管段长180±5毫米，对应图纸号S007220215，版本B，客户料号2H/2507H-6P+SCN180H-7P+1007#26 L=200毫米。产品用于不同间距接插件之间的信号转接，七芯分色导线便于现场核对线序。

产品特点

两端不同胶壳转接，一为七P孔座一为六P公壳，按图定义错位线序
采用UL1007#26六色分色导线，黑白橙绿紫灰，线序一目了然
外覆Φ6.0黑色PVC套管，束线整齐，保护内部导线
红色固定器锁紧公壳，插拔力受控，连接稳固

技术规格

H1端：SCN180度H-7P孔座，七针位，线色一黑二白三橙四绿五紫六灰第七空
H2端：2507H-6P公壳黑色SM2.5，六针位，线色一白并黑二橙三绿四紫五灰第六空
导线：UL1007#26，六色各215毫米
套管：Φ6.0黑色PVC套管，长180毫米
工艺检验：单针拉力大于2千克，插入力不大于8牛每孔、拔出力不小于3牛每孔
包装：五十支每扎，气泡片包H1端

服务保障

本产品按图定制线长、线色与套管长度，支持来图来样打样与批量供货；出厂逐支导通测试并核对插拔力，胶壳端子压接牢固，成品全检后交付。
