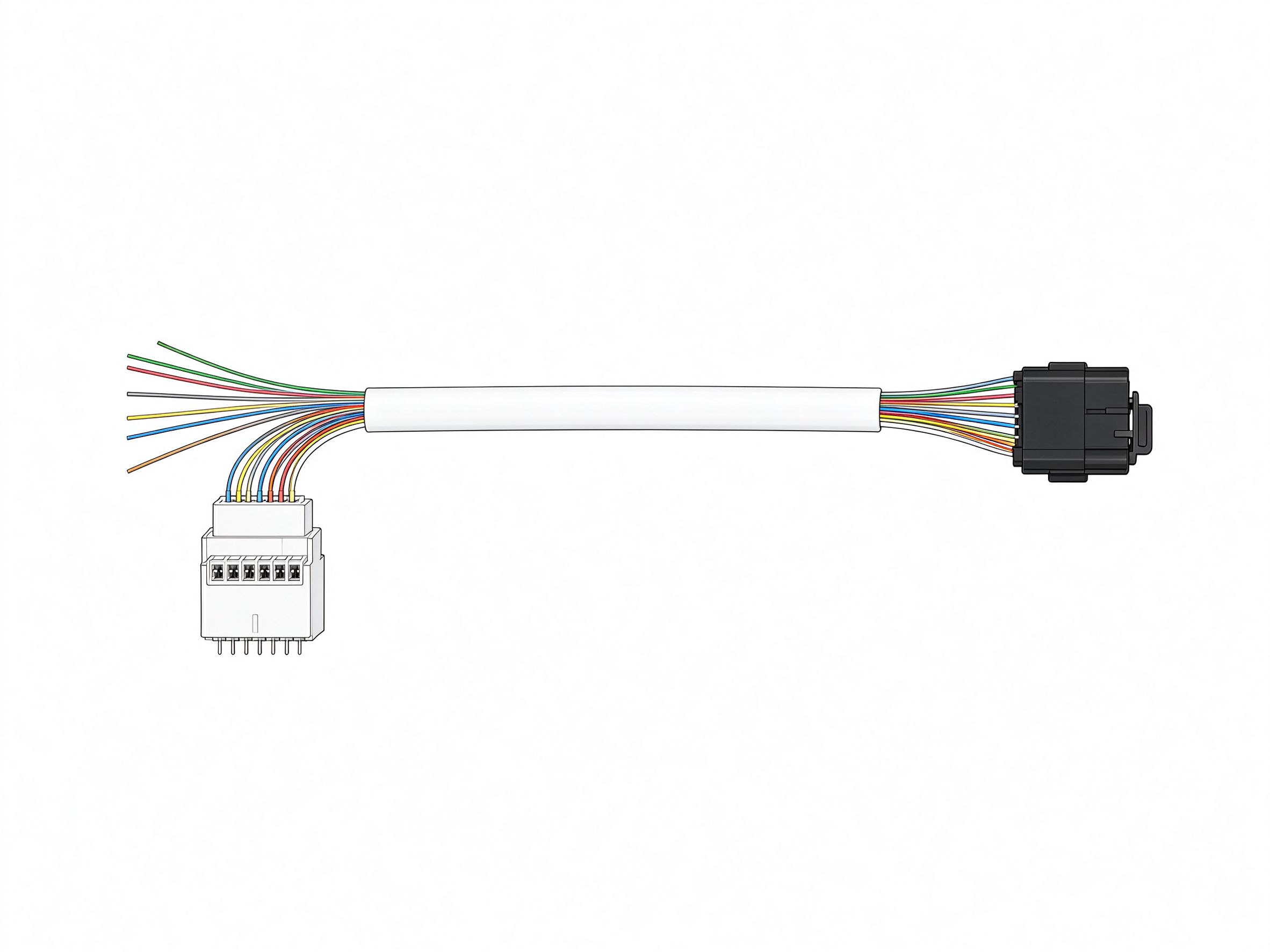

Name: SCN180H-9P对SM9P连接线束
Brand: Wire Harness Processing Division
Availability: InStock

技术规格

品名规格	2H/SCN180H-9P+2507H-9P+公1332#26 L=92MM
客户料号	R30072729-A03
图纸编号	S007220220
版本	C
日期	2019-01-24

结构尺寸

项目	数值
线束总长	92±5 mm
玻纤管段长度	65±5 mm

端子定义

连接器	针数	线序
H1 (SCN180H-9P SCN2.5)	9P	1空 2灰 3黄 4蓝 5绿 6棕 7红 8白 9黑
H2 (2507H-9P公壳黑 SM2.5)	9P	1黑 2白 3红 4棕 5绿 6蓝 7黄 8空 9灰

物料清单

序号	材料规格	用量	单位
1	SCN180H-9P (SCN2.5)	1	PCS
2	SCN180T	8	PCS
3	UL1332#26 黑白红棕绿蓝黄灰	各105	mm
4	2507H-9P公壳黑色(SM2.5公)	1	PCS
5	2507T母端子(SM-Y端子)	8	PCS
6	玻纤管 Φ7.0 阻燃 6KV 白色 L=65MM	1	PCS
7	工业专用硅胶 RTV-168胶水(LT-RTV168)	0.2	ml

工艺要求

1.H1端剥2.2±0.5mm打压SCN180T；2.H2端剥3.0±0.5mm打压2507T；3.H2端需打硅胶，90°折弯不能开裂；4.SCN端子铆压后需加锡；5.端子拉力大于2kg；6.SM公母胶壳插拔力≤8N/孔，拔出≥3N/孔。

测试条件

每条成品100%做电性测试；测试电压DC300V；绝缘阻抗≥10MΩ；导通阻抗≤3Ω。

包装方式

25PCS/扎，用气泡片包住H1端扎一扎带。

工程图纸

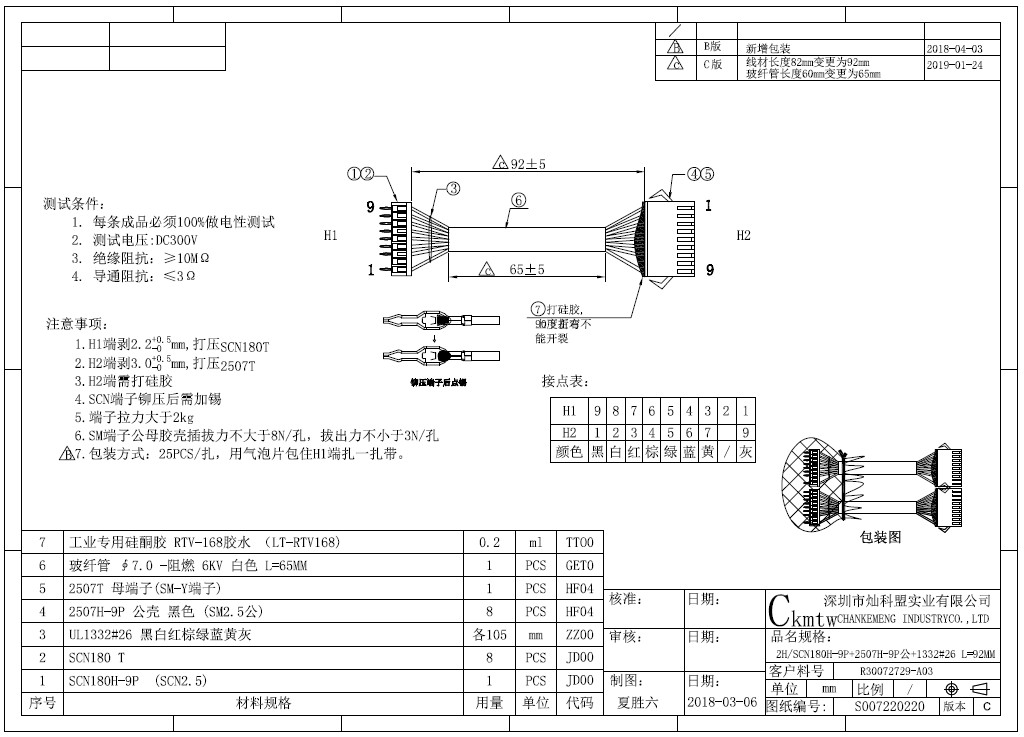

Engineering Drawing - SCN180H-9P对SM9P连接线束

产品介绍

本产品为SCN180H-9P对SM9P连接线束，一端为SCN180H-9P孔座SCN2.5间距，另一端为2507H-9P公壳黑色SM2.5胶壳，线束总长92±5毫米，外覆白色玻纤管段长65±5毫米，对应图纸号S007220220，版本C，客户料号2H/SCN180H-9P+2507H-9P+公1332#26 L=92毫米。产品用于九芯信号回路在两种接插件之间的转接，玻纤管提供耐高温防护。

产品特点

两端同为九P胶壳，一为SCN孔座一为SM公壳，按错位线序连接
采用UL1332#26八色分色导线，灰白黄蓝绿棕红白，线序清晰
外覆Φ7.0白色玻纤管，耐高温并收束线束
H2端点工业硅胶，九十度折弯不开裂，铆压处加锡加固

技术规格

H1端：SCN180H-9P孔座，九针位，一线空二灰三黄四蓝五绿六棕七红八白九黑
H2端：2507H-9P公壳黑色SM2.5，九针位，一黑二白三红四棕五绿六蓝七黄八空九灰
导线：UL1332#26，八色各105毫米
套管：Φ7.0白色玻纤管，长65毫米
工艺检验：端子拉力大于2千克，公母壳插拔力不大于8牛每孔、拔出不小于3牛每孔
包装：二十五支每扎，气泡片包H1端

服务保障

本产品按图定制线长、线色与防护方式，玻纤管长度与点胶位置严格按图执行，支持打样与批量供货；出厂逐支导通测试并核对插拔力，成品全检后交付。
