8P双胶壳连接线束

产品介绍

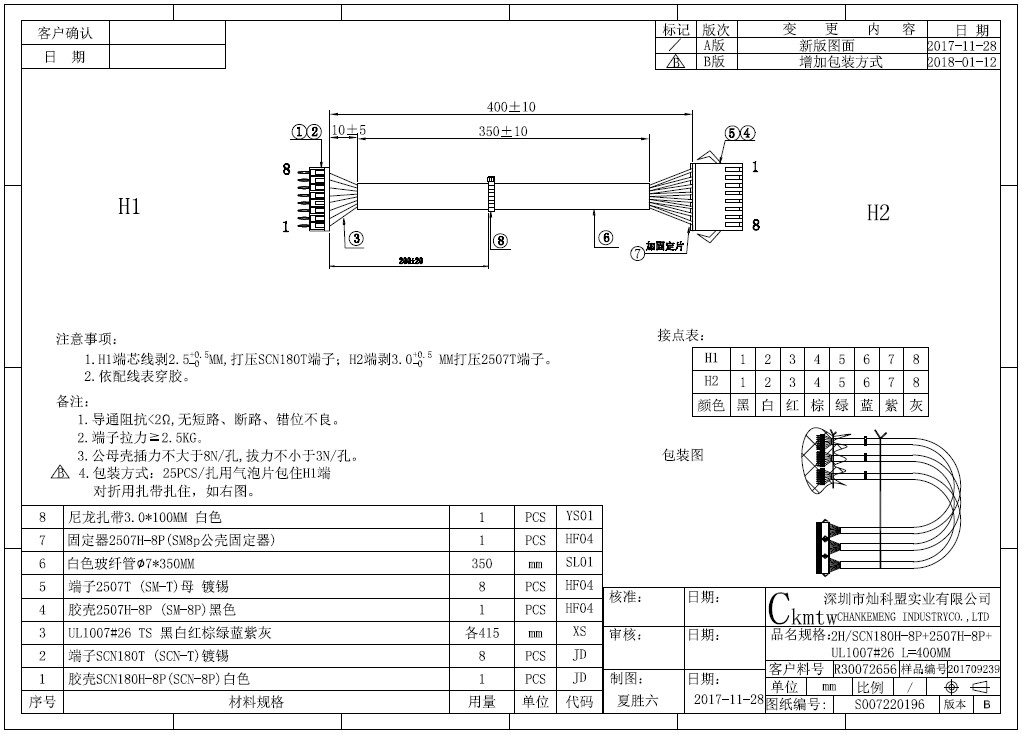

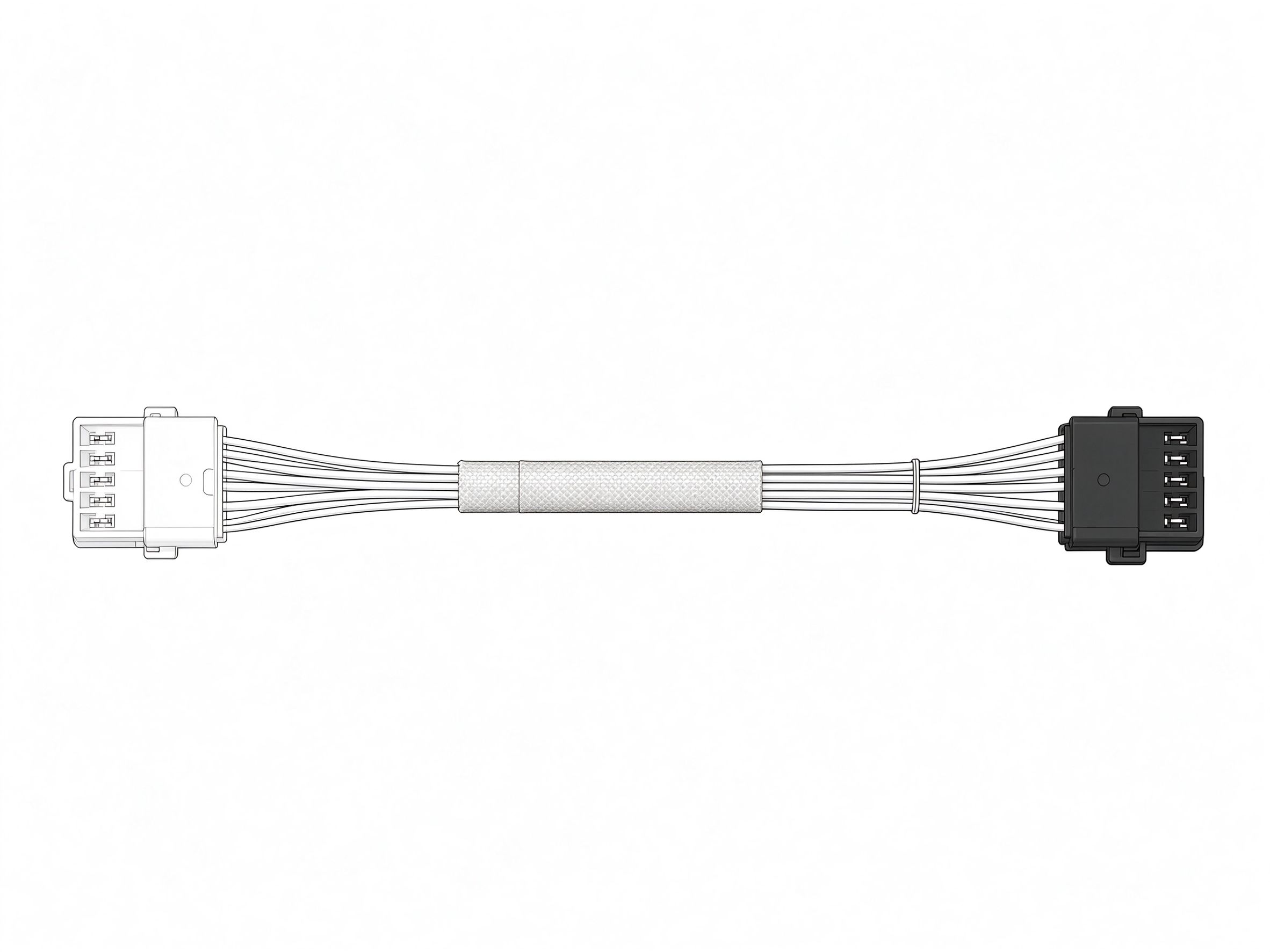

本产品为SCN180H-8P转SM-8P连接线束，按客户图纸S007220196（版本B，2018-01-12）生产，对应客户料号R30072656，品名为2H/SCN180H-8P+2507H-8P+UL1007#26 L=400MM。含8芯UL1007#26 TS电子线（黑、白、红、棕、绿、蓝、紫、灰），H1端压接SCN180H-8P白色胶壳，H2端压接2507H-8P黑色胶壳（SM-8P）并配固定器，线身套白色玻纤管（Φ7×350mm）并扎白色尼龙扎带，总长400±10mm。该线束用于设备内部八路信号连接，两端同针数胶壳实现转接，带锁连接可靠。

产品特点

• 按图生产：严格按图纸S007220196（版本B）的线序与两端胶壳加工
• 八路连接：SCN180H-8P与SM-8P连接器带固定器锁片，连接可靠防脱
• 线材规范：采用UL1007#26电子线，线序清晰
• 玻纤管护：线身套白色玻纤管，耐温整齐
• 出厂全检：100%导通测试，端子拉力与插拔力按图纸检验

技术规格

• 导线：UL1007#26 TS铜芯电子线，8芯（黑、白、红、棕、绿、蓝、紫、灰），各415mm
• 两端连接器：H1 SCN180H-8P白色胶壳（配SCN180T镀锡端子）/ H2 2507H-8P黑色胶壳（SM-8P，配2507T母镀锡端子与固定器）
• 长度：总长400±10mm，主段玻纤管350±10mm，H1端露出10±5mm
• 线序：两端均为1黑2白3红4棕5绿6蓝7紫8灰
• 电性要求：导通阻抗小于2Ω，无短路断路错位；端子拉力不小于2.5KG，插力不大于8N/孔、拔力不小于3N/孔

服务保障

按客户图纸批量生产，支持线材长度、线规、颜色及连接器型号的定制，25PCS/扎包装（H1端用气泡片包住对折扎扎带）。所有产品出厂前经100%导通与电性测试，可提供测试记录，配合客户完成样品确认与批量交付。
