Name: SCN180H-2P转SM-2P连接线
Brand: Wire Harness Processing Division
Availability: InStock

技术规格

品名规格	2H/SCN180H-2P蓝色+2507H-2P蓝色+UL1007#24 L=270MM
客户料号	R30072860
图纸编号	S007220223
版本	A
日期	2018-03-09

结构尺寸

项目	数值
线束总长	270±10 mm
PVC套管长度	230±10 mm

端子定义

连接器	针数	线序
H1 (SCN180H-2P SCN2.5 蓝色)	2P	1黑 2黑
H2 (2507H-2P SM-2P 蓝色)	2P	1黑 2黑

物料清单

序号	材料规格	用量	单位
1	SCN180H-2P (SCN2.5) 蓝色	1	PCS
2	SCN180T (SCN-T) 镀锡	2	PCS
3	UL1007#24 黑	283*2	mm
4	2507H-2P 公壳蓝色 (SM-2P胶壳)	1	PCS
5	2507T 母端子 (SM-Y端子)	2	PCS
6	内径Φ3.5 PVC套管黑色 300V 105度 (GET-300) L=230MM	1	PCS
7	2507H-2P 公壳固定器红 (SM-2PST红色锁片)	1	PCS

工艺要求

1.H1端剥2.2⁺⁰·³mm，打压SCN180T；2.H2端剥3.0⁺⁰·⁵mm，打压2507T；3.端子拉力3kg；4.SM胶壳插拔力：插力大于8N/孔，拔力不小于3N/孔；5.插头不分正负极。

测试条件

1.每条成品必须100%做电性测试；2.测试电压DC300V；3.绝缘阻抗≥10MΩ；4.导通阻抗≤2Ω。

工程图纸

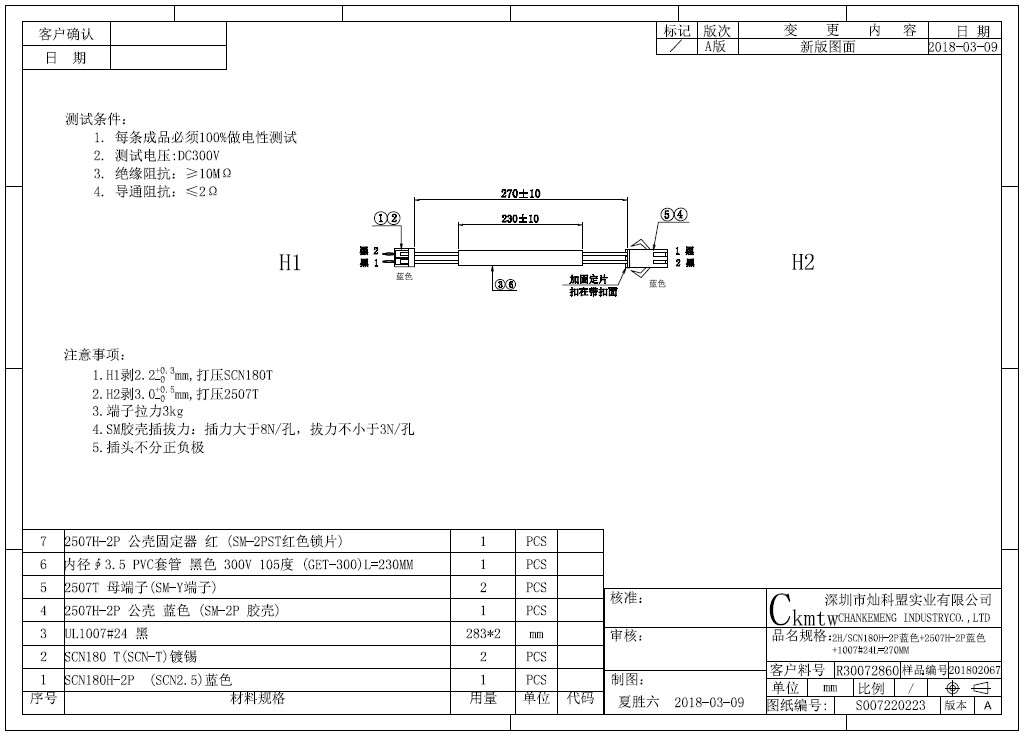

Engineering Drawing - SCN180H-2P转SM-2P连接线

产品介绍

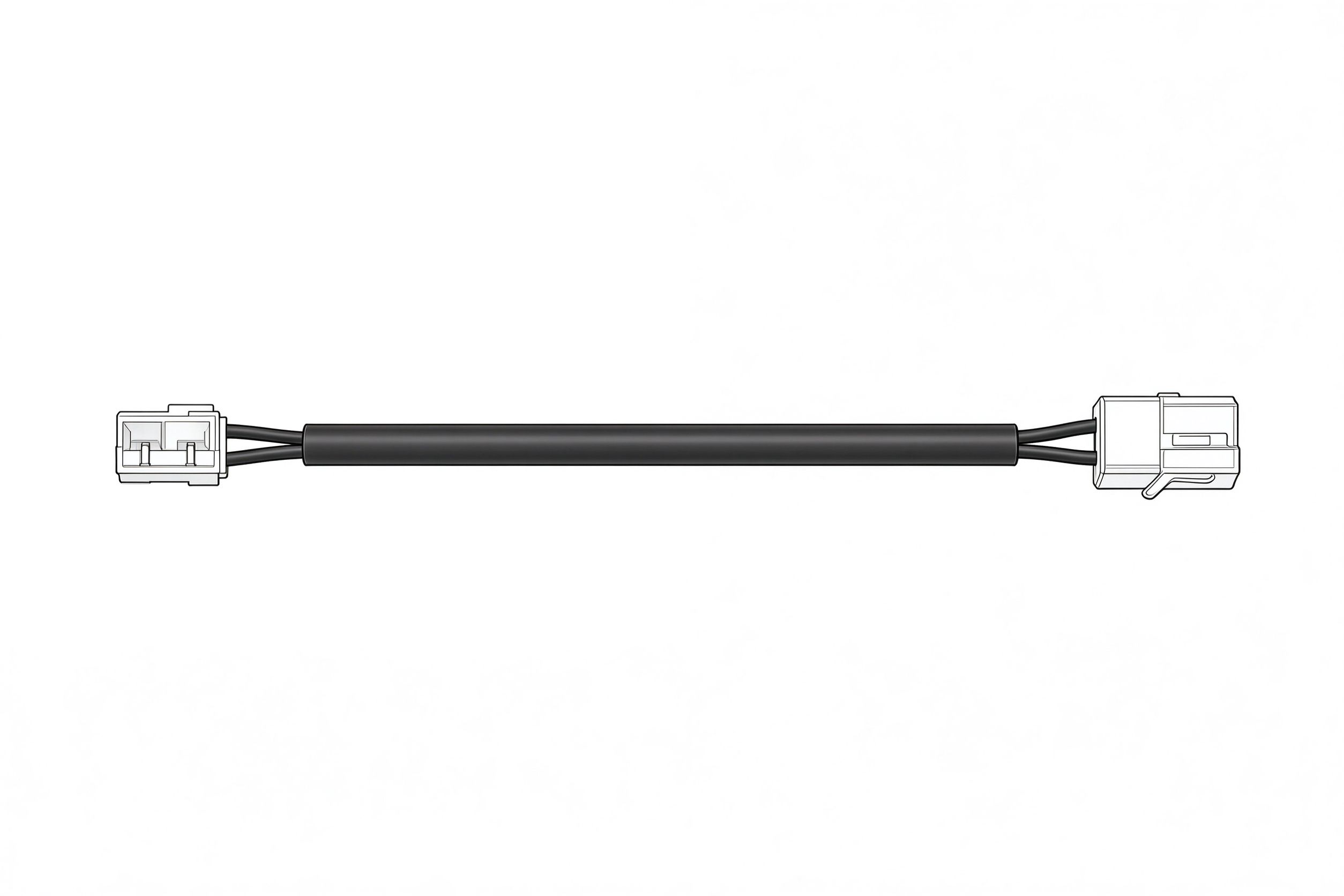

本产品为SCN180H-2P转SM-2P连接线，两端胶壳均为蓝色，一端为SCN180H-2P孔座SCN2.5间距，另一端为2507H-2P公壳SM2.5，采用UL1007#24黑色导线两根，线束总长270±10毫米，外覆黑色PVC套管段长230±10毫米，对应图纸号S007220223，版本A。产品用于两芯回路在两种小间距胶壳之间的转接。

产品特点

两端蓝色胶壳配色统一，一为SCN孔座一为SM公壳，接口互补
采用UL1007#24黑色导线两芯，线身粗细适中
外覆内径Φ3.5黑色PVC套管，束线整齐并保护导线
配红色锁片锁紧公壳，插头不分正负极，插接方便

技术规格

H1端：SCN180H-2P蓝色孔座，两针位，线色一黑二黑
H2端：2507H-2P蓝色公壳SM2.5，两针位，线色一黑二黑
导线：UL1007#24黑色，两根共283乘2毫米
线束总长：270±10毫米，套管长230毫米
工艺检验：端子拉力3千克，插入力不大于8牛每孔、拔出不小于3牛每孔

服务保障

本产品按图定制线长、线色与套管长度，胶壳颜色与锁片严格按图执行，支持打样与批量供货；出厂逐支导通测试并核对插拔力，成品全检后交付。
