Name: SCN180H-8P转SM2.5HS-7P连接线束
Brand: Wire Harness Processing Division
Availability: InStock

技术规格

品名规格	2H/SCNH-8P+2508H-7P+UL1007#26 L=300mm
客户料号	R30072186
图纸编号	S007220294
版本	A
日期	2019-09-16

结构尺寸

项目	数值
线束总长	300±10 mm
PVC套管长度	280±10 mm

端子定义

连接器	针数	线序
H1 (SCN180H-8P 白色)	8P	1黄 2空 3红 4绿 5棕 6白 7蓝 8黑
H2 (SM2.5HS-7P 黑色母壳)	7P	1黄 2红 3绿 4棕 5白 6蓝 7黑

物料清单

序号	材料规格	用量	单位
1	SCN180H-8P 白色 PITCH:2.5mm	1	PCS
2	SCN180-T 镀锡	7	PCS
3	UL1007#26 黄/红/绿/棕/白/蓝/黑	各313	mm
4	SM2.5HS-7P 黑色 PITCH:2.54mm 母壳	1	PCS
5	SM2.5-TP 公端子	7	PCS
6	黑色PVC套管 ∅6.0 L=280mm 300V 105°C	1	PCS
7	SM母壳固定器 SM-7PST 白色(可叠加)	1	PCS

工艺要求

1.两端剥皮2.5+0.5mm后打压端子；2.单PIN端子与线材保持力≥2KG；3.SM公胶壳必须选用华富(嘉得)品牌；4.线材须套PVC套管如图所示，并按图示要求穿壳。

测试条件

1.导通阻抗<2欧姆，无短路、断路、错位等不良；2.SM公母胶壳插拔力：插入力≤8N/孔，拔出力≥3N/孔。

工程图纸

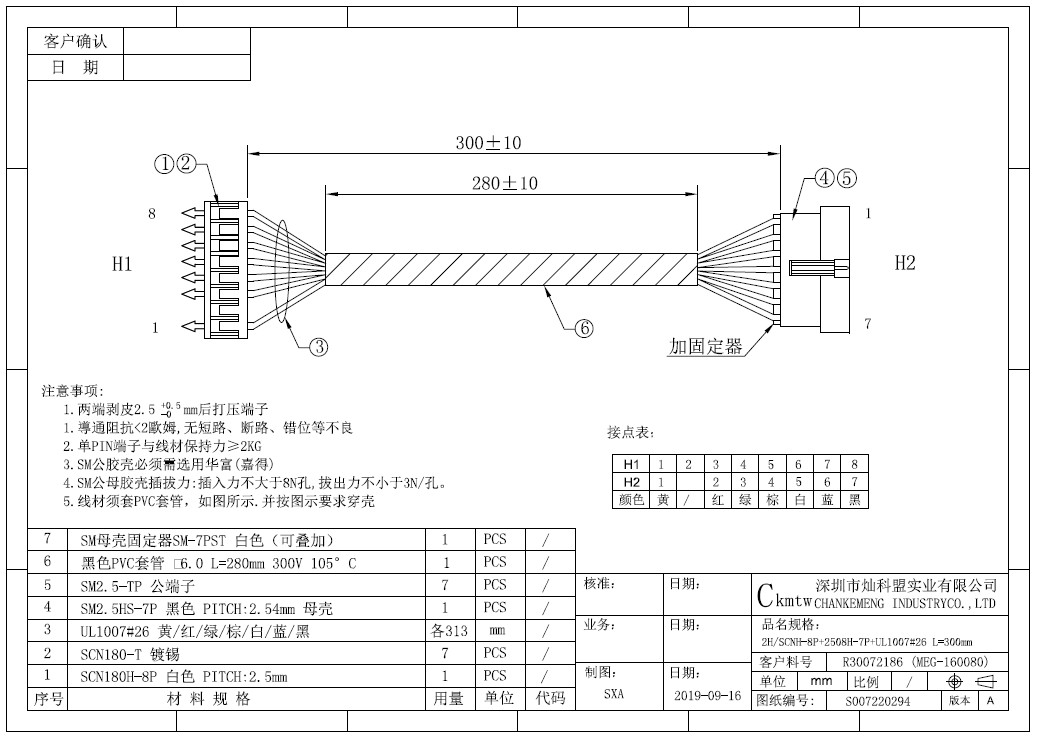

Engineering Drawing - SCN180H-8P转SM2.5HS-7P连接线束

产品介绍

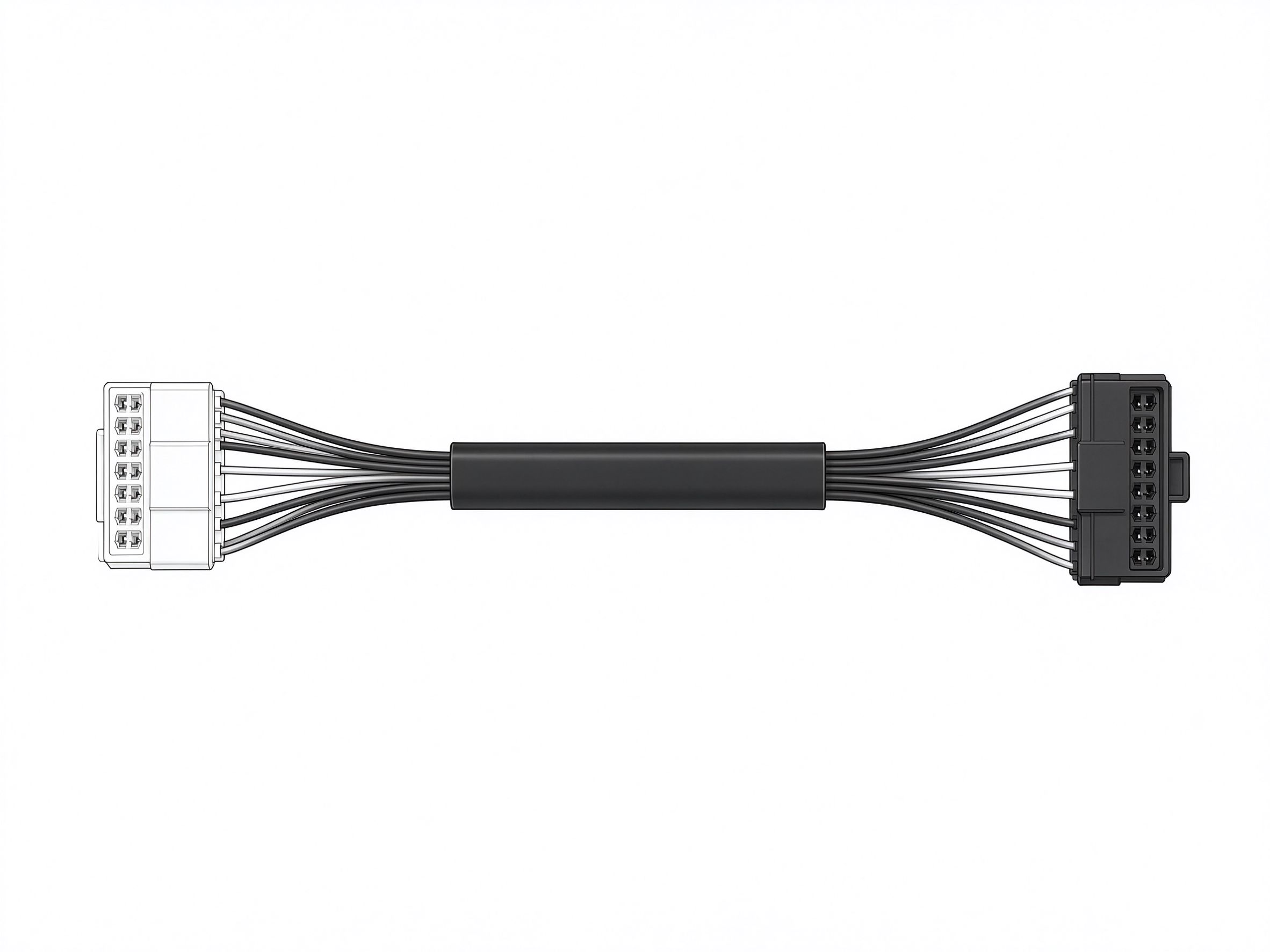

本产品为SCN180H-8P转SM2.5HS-7P连接线束，一端为SCN180H-8P白色孔座，间距2.5毫米，另一端为SM2.5HS-7P黑色母壳，间距2.54毫米，采用UL1007#26七色分色导线，线束总长300±10毫米，外覆黑色PVC套管段长280±10毫米，对应图纸号S007220294，版本A。产品用于八位与七位接插件之间的错位转接。

产品特点

两端针位数不同，按图定义错位线序，满足功能分配
采用UL1007#26七色分色导线，黄红绿棕白蓝黑，线序可辨
主束套Φ6.0黑色PVC套管，束线整齐防护
SM母壳配白色可叠加固定器，插合后自锁

技术规格

H1端：SCN180H-8P白色孔座，八针位，一黄二空三红四绿五棕六白七蓝八黑
H2端：SM2.5HS-7P黑色母壳，七针位，一黄二红三绿四棕五白六蓝七黑
导线：UL1007#26七色，各色各313毫米
线束总长：300±10毫米，套管长280毫米
工艺检验：单针端子与线保持力不小于2千克

服务保障

本产品按图定制错位线序、线长与套管长度，固定器方向严格按图执行，支持打样与批量供货；出厂逐支导通测试并核对错位线序，成品全检后交付。
