2P转3P短连接线束

产品介绍

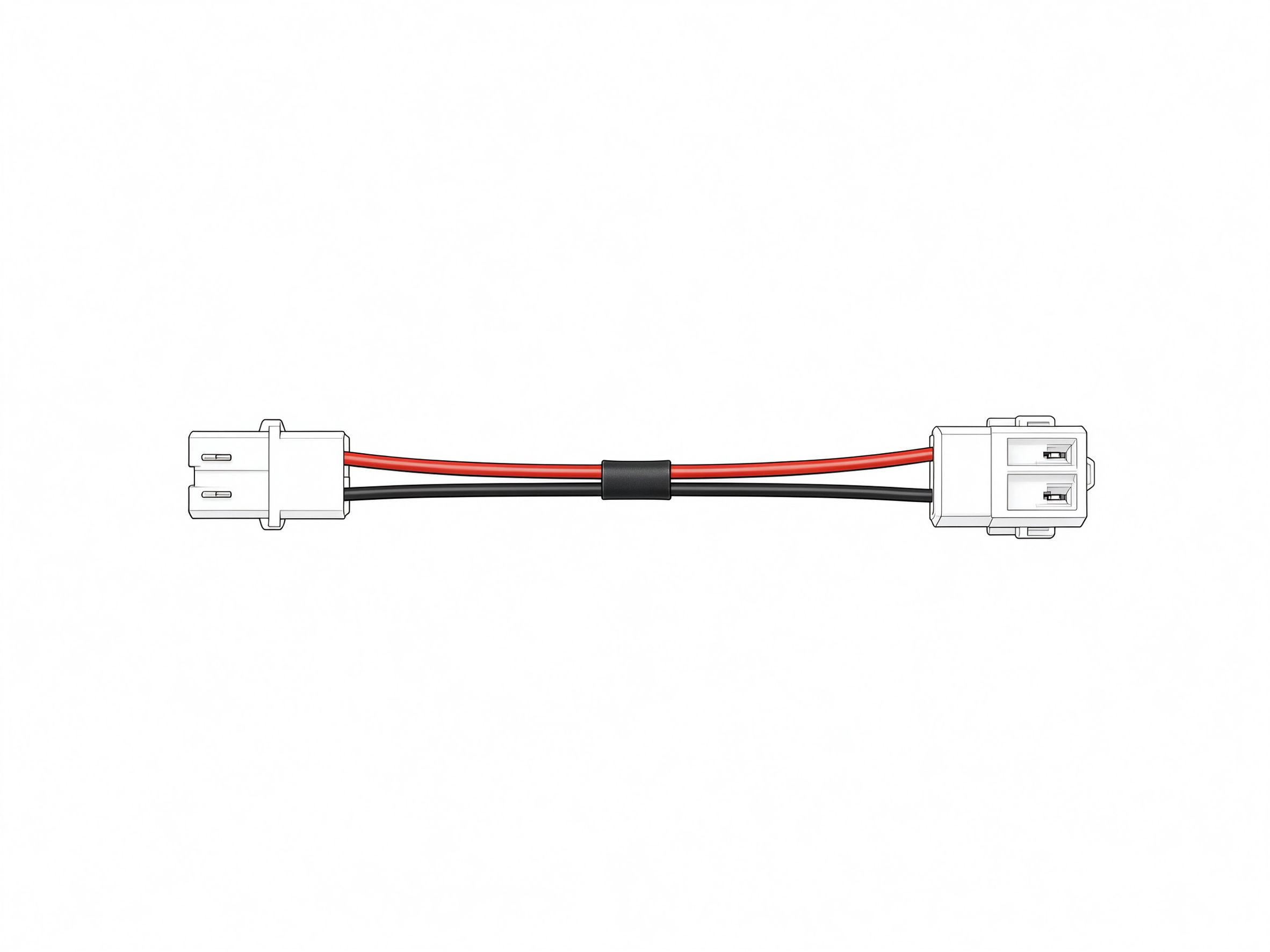

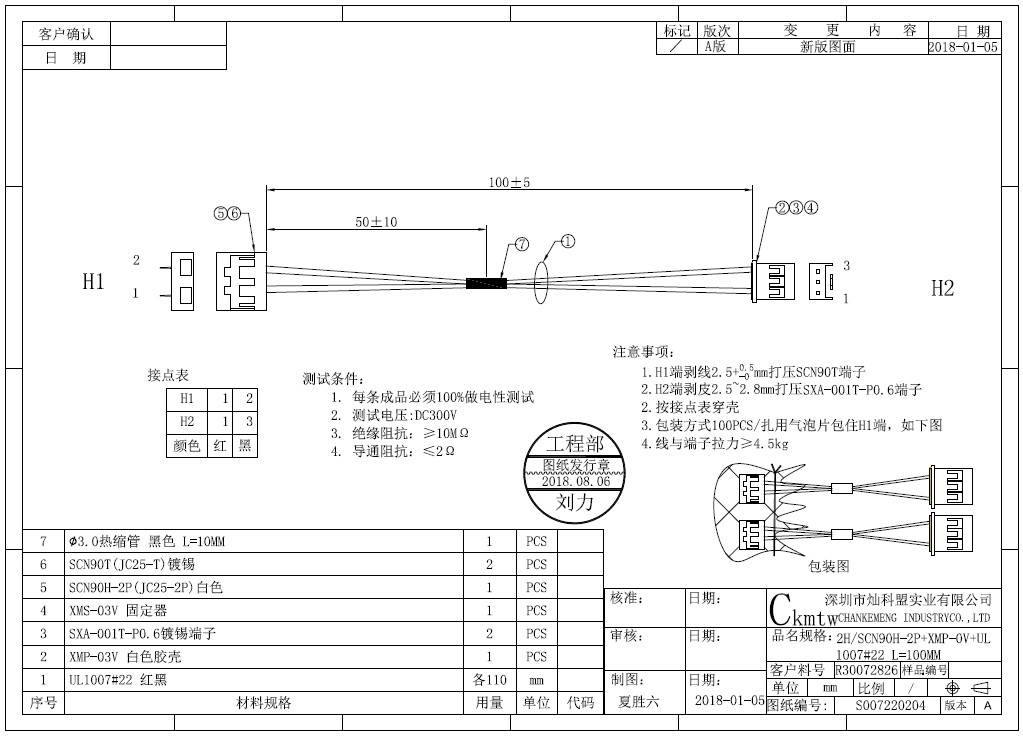

本产品为SCN90H-2P转XMP-03V短连接线束，按客户图纸S007220204（版本A，2018-01-05）生产，对应客户料号R30072826，品名为2H/SCN90H-2P+XMP-0V+UL1007#22 L=100MM。含2芯UL1007#22红黑电子线，H1端压接SCN90H-2P白色胶壳（JC25-2P），H2端压接XMP-03V白色胶壳并配固定器，线身中段套Φ3.0黑色热缩管（L=10mm），总长100±5mm。该短连接线用于设备内部相邻接口之间的小距离对接，SCN90与XMP系列胶壳互配转接，结构紧凑。

产品特点

• 按图生产：严格按图纸S007220204（版本A）的线序与两端胶壳加工
• 系列转接：SCN90H-2P与XMP-03V连接器带固定锁片，连接可靠防脱
• 线材规范：采用UL1007#22电子线，红黑分色清晰
• 热缩整理：中段热缩管防护整理
• 出厂全检：每条成品100%做电性测试

技术规格

• 导线：UL1007#22铜芯电子线，红黑两芯，各110mm
• 两端连接器：H1 SCN90H-2P白色胶壳（JC25-2P，配SCN90T镀锡端子）/ H2 XMP-03V白色胶壳（配SXA-001T-P0.6镀锡端子与XMS-03V固定器）
• 长度：总长100±5mm，中段50±10mm，套黑色热缩管
• 线序：H1为1红2黑（2P），H2为1红3黑（3P胶壳，2位空）
• 电性要求：测试电压直流300V，绝缘阻抗不小于10MΩ，导通阻抗不大于2Ω；线与端子拉力不小于4.5kg

服务保障

按客户图纸批量生产，支持线材长度、线规、颜色及连接器型号的定制，100PCS/扎包装（H1端用气泡片包住）。所有产品出厂前经100%电性测试，可提供测试记录，配合客户完成样品确认与批量交付。
