Name: 5P排线
Brand: Wire Harness Processing Division
Availability: InStock

技术规格

品名规格	2H/JC25-5P+2511H-5P灰色+UL2468#24黑排 L=310mm
客户料号	R30073785
图纸编号	S007220341
版本	A
日期	2020-06-15

结构尺寸

项目	数值
线束总长	310±10 mm
两端分线长度	20±5 mm

端子定义

连接器	针数	线序
H1 (SCN90H-5P JC25 Pitch:2.5 白色)	5P	1~5 对应 H2 5~1 反接
H2 (2511H-5P N1020-9905 灰色)	5P	1~5 对应 H1 5~1 反接

物料清单

序号	材料规格	用量	单位
1	SCN90H-5P(JC25) Pitch:2.5mm 白色	1	PCS
2	SCN90° T 端子	5	PCS
3	2511H-5P(N1020-9905) 灰色	1	PCS
4	2511T (172031-M2)	5	PCS
5	UL2468#24-5C 黑色排线	323	mm

工艺要求

1.线材H1端分线25±2mm，剥皮2.5+0.5mm打压SCN90T端子；2.线材H2端分线25±2mm，剥皮2.5+0.5mm打压2511T端子；3.H1端SCN90T端子压接后需点锡（锡点不能影响倒钩使用）。

测试条件

单PIN端子拉力须大于3.0Kg/F；成品100%做电性测试，绝缘阻抗20MΩ，DC高压300V，导通阻抗3Ω。

包装方式

50PCS/把，用气泡片包住H1端。

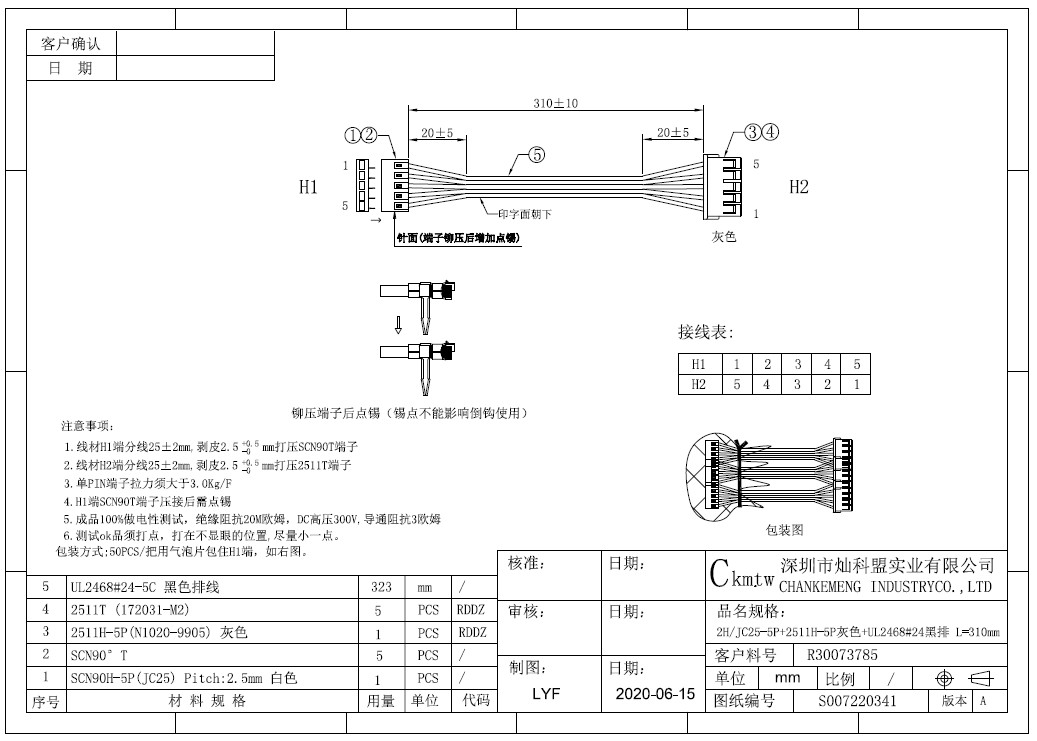

工程图纸

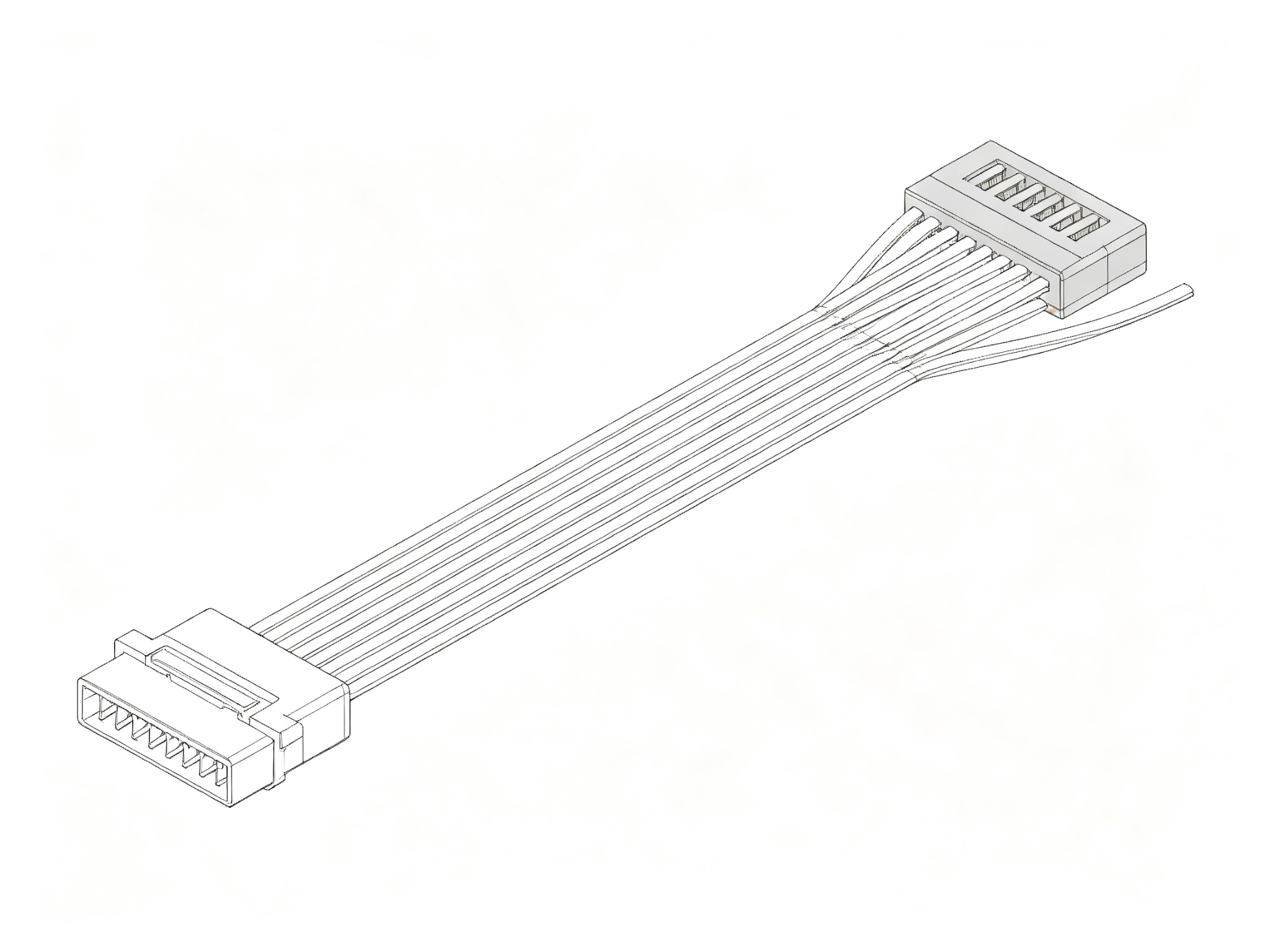

产品介绍

本产品为五芯排线，一端为SCN90H-5P白色孔座JC25间距2.5毫米，另一端为2511H-5P灰色胶壳，采用UL2468#24五芯黑色排线，线束总长310±10毫米，两端分线各20±5毫米，对应图纸号S007220341，版本A，客户料号2H/JC25-5P+2511H-5P灰色+UL2468#24黑排 L=310毫米。两端线序反接，用于需要对位交换的五位连接。

产品特点

两端五P胶壳，线序反接，满足信号对位交换
采用UL2468#24五芯黑色排线，扁平结构，占用空间小
两端分线后穿壳，分线长度一致，成型整齐
H1端端子压接后点锡加固，焊点不影响倒钩
两端分线长度一致，扁平排线弯折半径小，适合电路板之间窄缝布置与维护

技术规格

H1端：SCN90H-5P白色孔座，五针位，一至五位与H2五至一位反接
H2端：2511H-5P灰色胶壳，五针位，与H1反接对应
线体：UL2468#24-5C黑色排线，长323毫米
线束总长：310±10毫米，两端分线各20±5毫米
包装：五十支每把，气泡片包H1端

服务保障

本产品按图定制反接线序、线长与排线规格，分线长度与点锡位置严格按图执行，支持打样与批量供货；出厂逐支导通测试并核对反接线序，成品全检后交付。
