SCN90-6P双端端子线

产品介绍

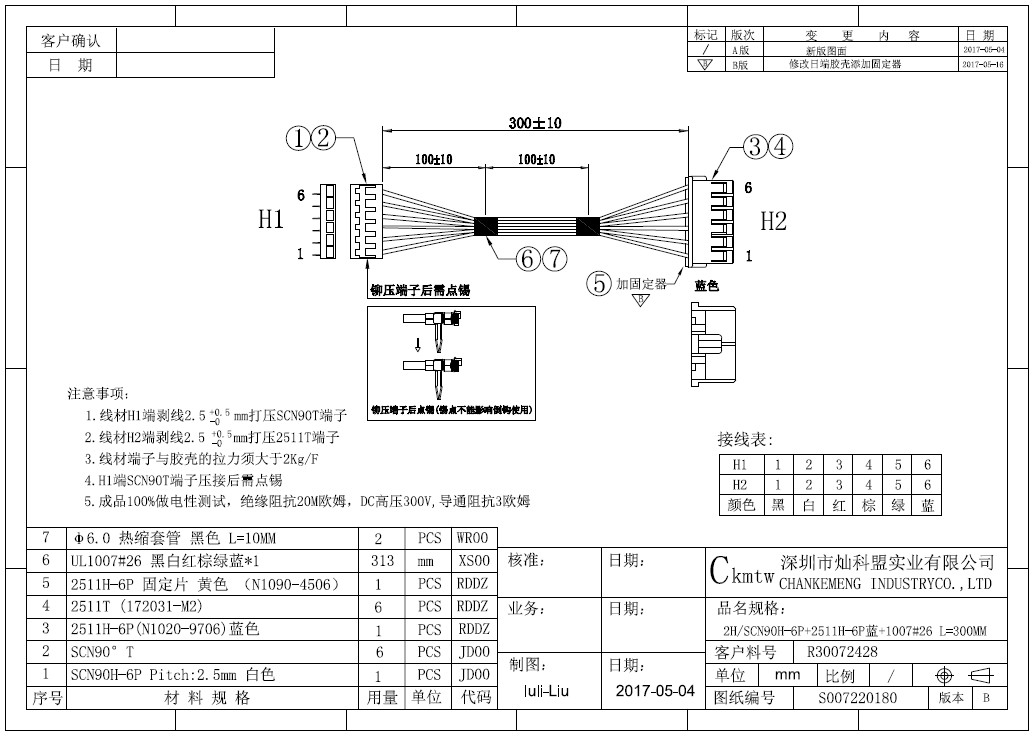

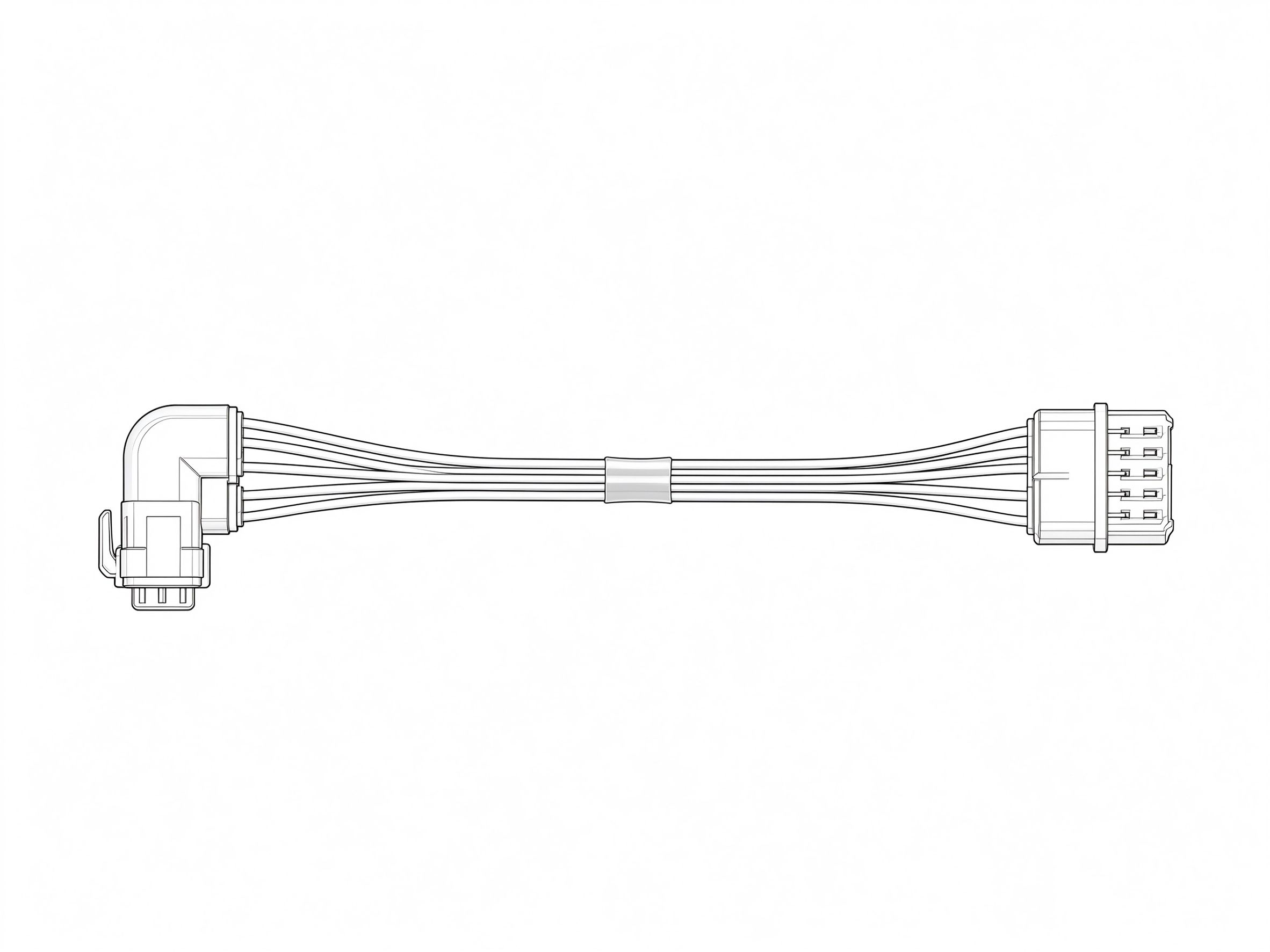

本SCN90-6P双端端子线按客户图纸S007220180（版本B，2017-05-04）生产，对应客户料号R30072428，品名为2H/SCN90H-6P+2511H-6P+1007#26 L=300MM。结构为6芯UL1007#26铜芯电子线，一端压接SCN90H-6P直角白色胶壳（2.5mm间距），另一端压接2511H-6P蓝色胶壳（N1020-9706），总长300±10mm。该线束为典型的两端不同连接器转接组件，用于设备内部两块电路板或模块之间的信号连接。

产品特点

• 按图定制：严格按图纸S007220180的线序、长度与两端胶壳要求加工
• 两端转接：SCN90H-6P直角端与2511H-6P端对接，适配不同设备接口
• 点锡加固：H1端SCN90端子压接后点锡，接点更牢固
• 热缩整理：线身套Φ6.0黑色热缩套管（L=10mm）整理防护
• 电性全检：成品经100%导通、绝缘与高压电性测试

技术规格

• 导线：UL1007#26铜芯电子线，线色为黑、白、红、棕、绿、蓝
• 两端胶壳：H1 SCN90H-6P直角白色胶壳 / H2 2511H-6P蓝色胶壳（含黄色固定片）
• 端子：H1压接SCN90端子、H2压接2511T端子（172031-M2）
• 线序：两端均为1黑、2白、3红、4棕、5绿、6蓝
• 电性要求：绝缘阻抗20MΩ、直流高压300V、导通阻抗3Ω；端子与胶壳拉力大于2Kg/F

服务保障

按图纸批量生产，支持来图来样定制同类端子线、排线与连接线束，连接器、线号、长度、线色与包装均可按要求定制。所有产品出厂前经100%导通、绝缘与高压电性测试，可提供电性测试记录，配合客户完成样品确认与批量交付。
