6P SCN90/SM连接线束

产品介绍

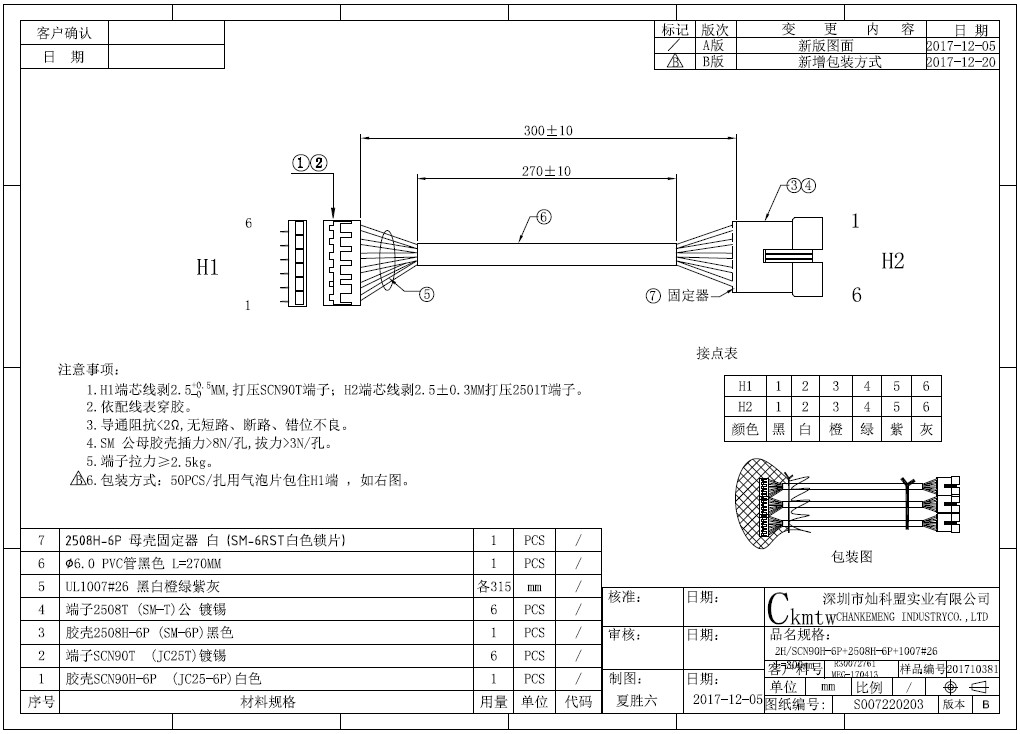

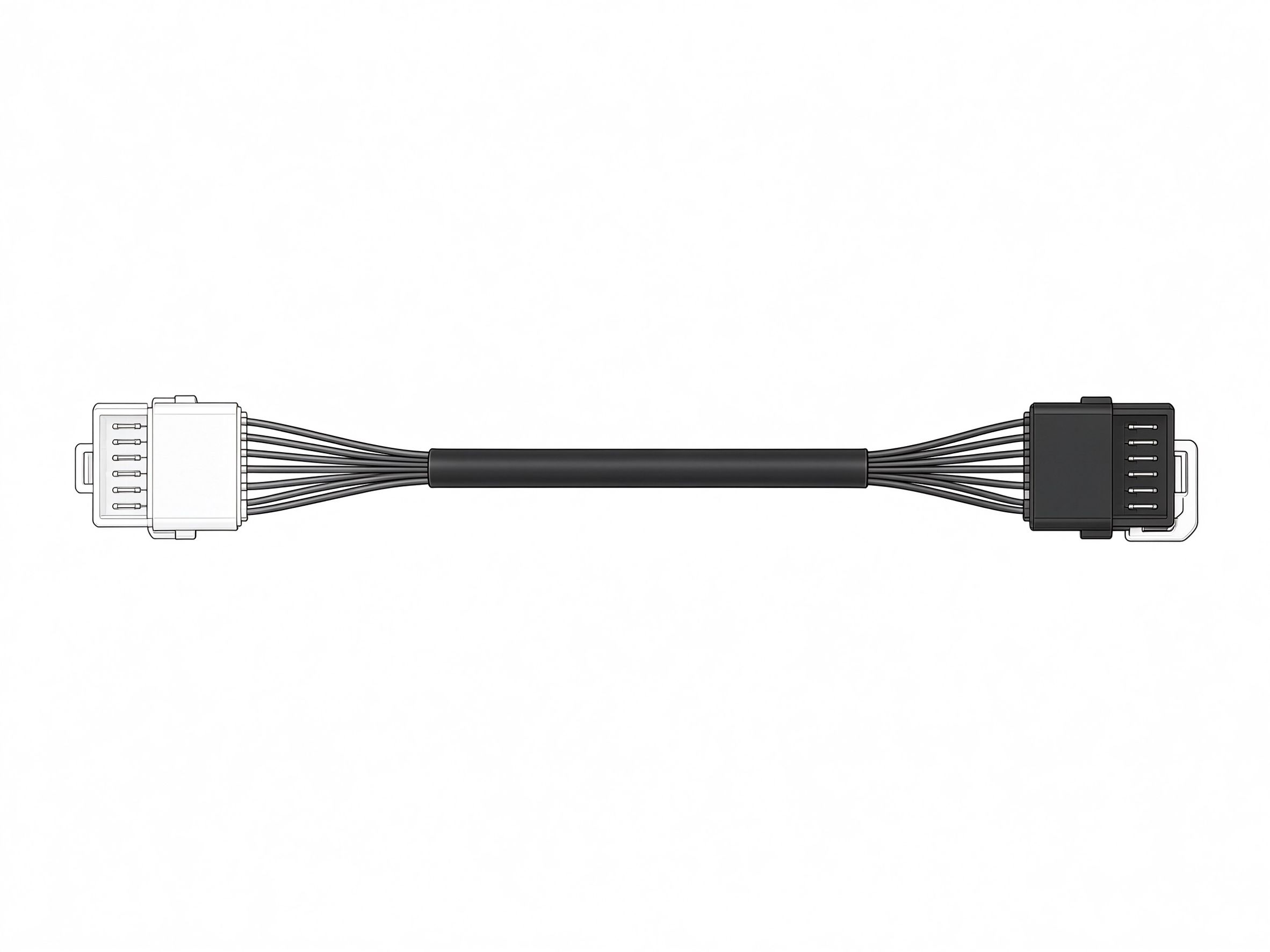

本产品为SCN90H-6P转SM-6P连接线束，按客户图纸S007220203（版本B，2017-12-20）生产，对应客户料号R30072761，品名为2H/SCN90H-6P+2508H-6P+1007#26。含6芯UL1007#26电子线（黑、白、橙、绿、紫、灰），H1端压接SCN90H-6P白色胶壳（JC25-6P），H2端压接2508H-6P黑色胶壳（SM-6P）并配白色母壳固定器（SM-6RST），线身套Φ6.0黑色PVC管（L=270mm），总长300±10mm。该线束用于设备内部同针数不同系列接口之间的转接，带锁连接可靠。

产品特点

• 按图生产：严格按图纸S007220203（版本B）的线序与两端胶壳加工
• 带锁连接：SCN90H-6P与SM-6P连接器配固定器锁片，连接可靠
• 线材规范：采用UL1007#26电子线，线序清晰
• 套管整理：线身套黑色PVC管，布线整齐
• 出厂全检：100%导通测试，端子拉力与插拔力按图纸检验

技术规格

• 导线：UL1007#26铜芯电子线，6芯（黑、白、橙、绿、紫、灰），各315mm
• 两端连接器：H1 SCN90H-6P白色胶壳（JC25-6P，配SCN90T镀锡端子）/ H2 2508H-6P黑色胶壳（SM-6P，配2508T公镀锡端子与白色固定器）
• 长度：总长300±10mm，黑色PVC管270±10mm
• 线序：两端均为1黑2白3橙4绿5紫6灰
• 电性要求：导通阻抗小于2Ω，无短路断路错位；SM胶壳插力大于8N/孔、拔力大于3N/孔，端子拉力不小于2.5kg

服务保障

按客户图纸批量生产，支持线材长度、线规、颜色及连接器型号的定制，50PCS/扎包装（H1端用气泡片包住）。所有产品出厂前经100%导通与电性测试，可提供测试记录，配合客户完成样品确认与批量交付。
