Name: 7P排线
Brand: Wire Harness Processing Division
Availability: InStock

技术规格

品名规格	2H/JC25-7P+XH25019-7P+2468#26 蓝白排 L=750MM
客户料号	MEG-180250 R30073000
图纸编号	S007220255
版本	A
日期	2018-08-04

结构尺寸

项目	数值
线束总长	750±10 mm
两端分线长度	20±5 mm

端子定义

连接器	针数	线序
H1 (SCN90H-7P JC25 Pitch:2.5 白色)	7P	1~7 直通
H2 (25019-07P-082 SWH250-7P 白色 Pitch:2.5)	7P	1~7 直通

物料清单

序号	材料规格	用量	单位
1	SCN90H-7P(JC25) Pitch:2.5mm 白色	1	PCS
2	SCN90° T 端子	7	PCS
3	25019-07P-082 (SWH250-7P公壳) 孔座白色 Pitch:2.5mm	1	PCS
4	25019-PT-1T1 镀锡母端子	7	PCS
5	UL2468#26-7C 蓝白排线	763	mm

工艺要求

1.线材H1端分线25±2mm，剥皮2.5+0.5mm打压SCN90T端子；2.线材H2端分线25±2mm，剥皮2.0+0.5mm打压25019-PT-1T1端子。

测试条件

单PIN端子拉力须大于2.5Kg/F；成品100%做电性测试，导通阻抗<2Ω。

包装方式

50PCS/把，用气泡片包住H1端。

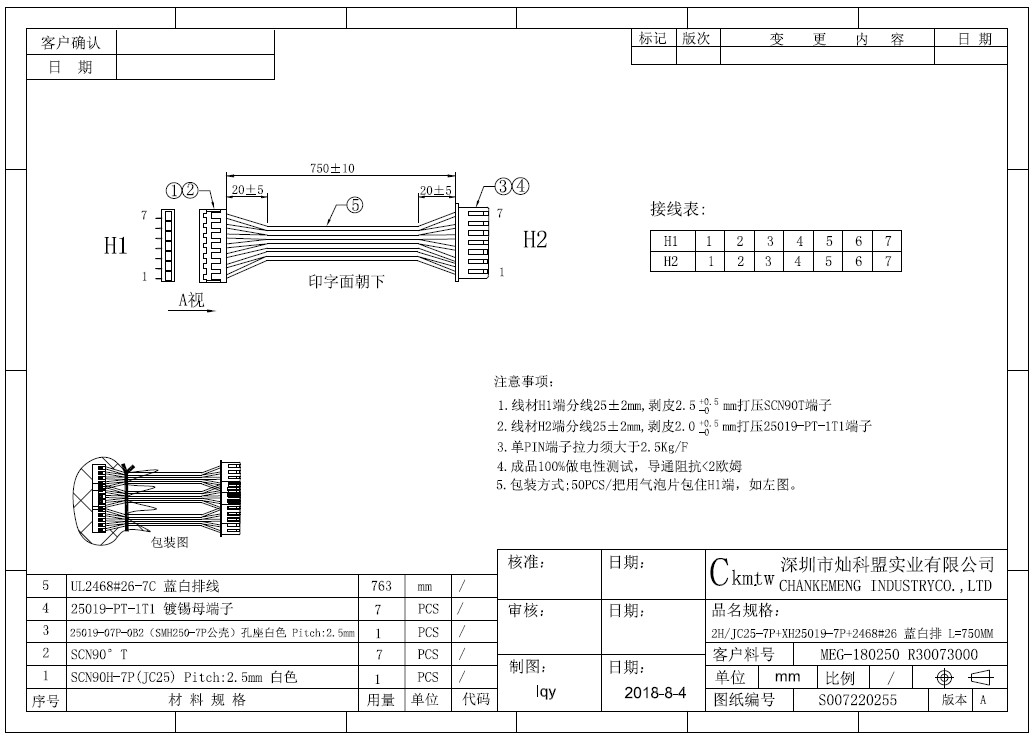

工程图纸

产品介绍

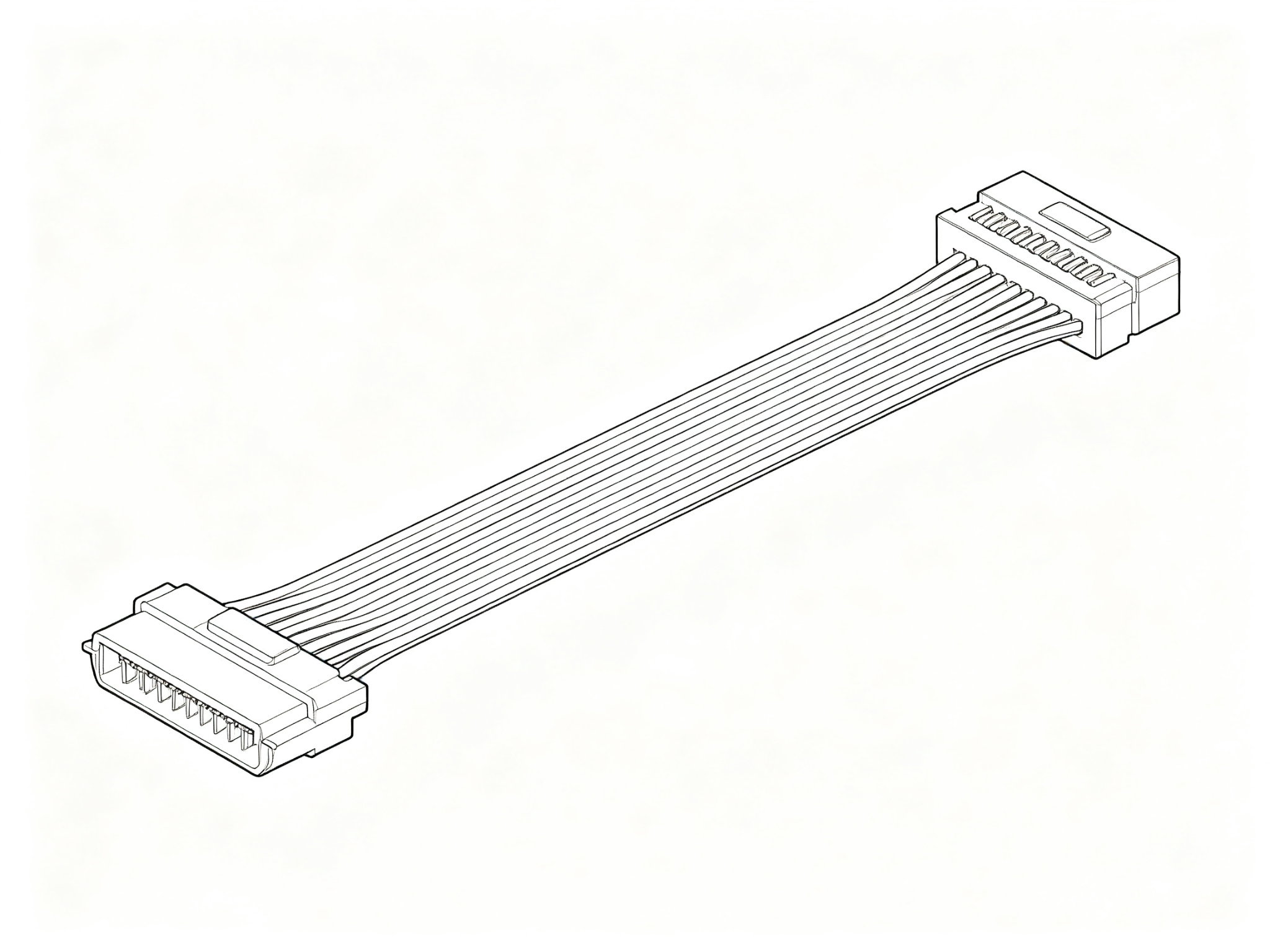

本产品为七芯排线，一端为SCN90H-7P白色孔座JC25间距2.5毫米，另一端为25019-07P-082白色SWH250-7P公壳，间距2.5毫米，采用UL2468#26七芯蓝白排线，线束总长750±10毫米，两端分线各20±5毫米，对应图纸号S007220255，版本A，客户料号2H/JC25-7P+XH25019-7P+2468#26 蓝白排 L=750毫米。两端线序直通，用于七位接插件之间的较长距离连接。

产品特点

两端七P白色胶壳，线序直通，对位连接
采用UL2468#26七芯蓝白排线，扁平柔软，适合柜内长距离走线
两端分线后穿壳，分线长度一致，成型整齐
端子压接到位，倒钩锁合，连接可靠
蓝白排线柔软耐弯，较长走线适合柜内板间长距离连接，端接整齐一致

技术规格

H1端：SCN90H-7P白色孔座，七针位，一至七位直通
H2端：25019-07P-082白色SWH250-7P公壳，七针位，线序与H1直通
线体：UL2468#26-7C蓝白排线，长763毫米
线束总长：750±10毫米，两端分线各20±5毫米
包装：五十支每把，气泡片包H1端

服务保障

本产品按图定制线长、排线颜色与分线长度，支持不同芯数与胶壳组合，打样与批量供货均可承接；出厂逐支导通测试并核对直通线序，成品全检后交付。
