Name: 1分3 SM分叉线束
Brand: Wire Harness Processing Division
Availability: InStock

技术规格

品名规格	4H/2501H-6P带扣+2507H-2P*3+UL1007#24 L=245/270mm
客户料号	R30073395 (MEG-190222)
图纸编号	S007240033
版本	A
日期	2019-11-23

结构尺寸

项目	数值
H1至H2分支长度	270±10 mm
H1至H3分支长度	245±10 mm
主杆长度	200±10 mm
PVC套管长度	100±10 mm

端子定义

连接器	针数	线序
H1 (2501H-6P 带扣 Pitch:2.5)	6P	1黑 2黑 3黄 4黄 5白 6白
H2 (2507H-2P 黑色 SM-2P)	2P	1黑 2黑
H3 (2507H-2P 黄色 SM-2P)	2P	1黄 2黄
H4 (2507H-2P 白色 SM-2P)	2P	1白 2白

物料清单

序号	材料规格	用量	单位
1	2501H-6P 带扣 Pitch:2.5mm	1	PCS
2	2501T	6	PCS
3	UL1007#24AWG 黑2 白2	各283	mm
4	UL1007#24AWG 黄*2	258	mm
5	2507H-2P 公壳白色 (SM-2P 胶壳)	1	PCS
6	2507H-2P 公壳黄色 (SM-2P 胶壳)	1	PCS
7	2507H-2P 公壳黑色 (SM-2P 胶壳)	1	PCS
8	2507T 母端子 (SM-Y端子)	6	PCS
9	2507H-2P 公壳固定器红 (SM-2PST红色锁片)	3	PCS
10	PVC套管 ϕ7.0 黑色 L=200MM 300V 105℃	1	PCS
11	白色尼龙扎带	1	PCS

工艺要求

1.线材H1端剥皮2.5+0.5mm后打压2501T；H2端剥皮2.5+0.5mm打压2507T并按图示穿壳；2.同种颜色不分正负极；3.SM-2P公壳必须选用华富。

测试条件

单PIN端子与线材保持力≥3KG；导通阻抗<2Ω；SM-2P公母壳插拔力：插入力不大于8N/孔，拔出力不小于3N/孔。

包装方式

50PCS/把。

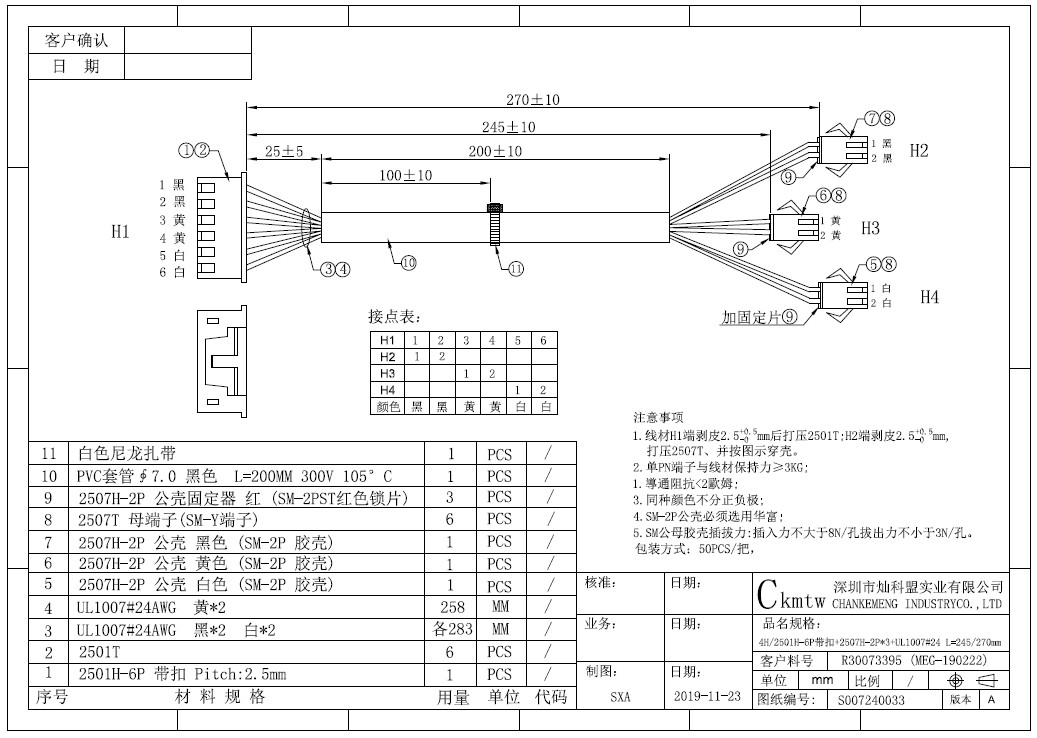

工程图纸

产品介绍

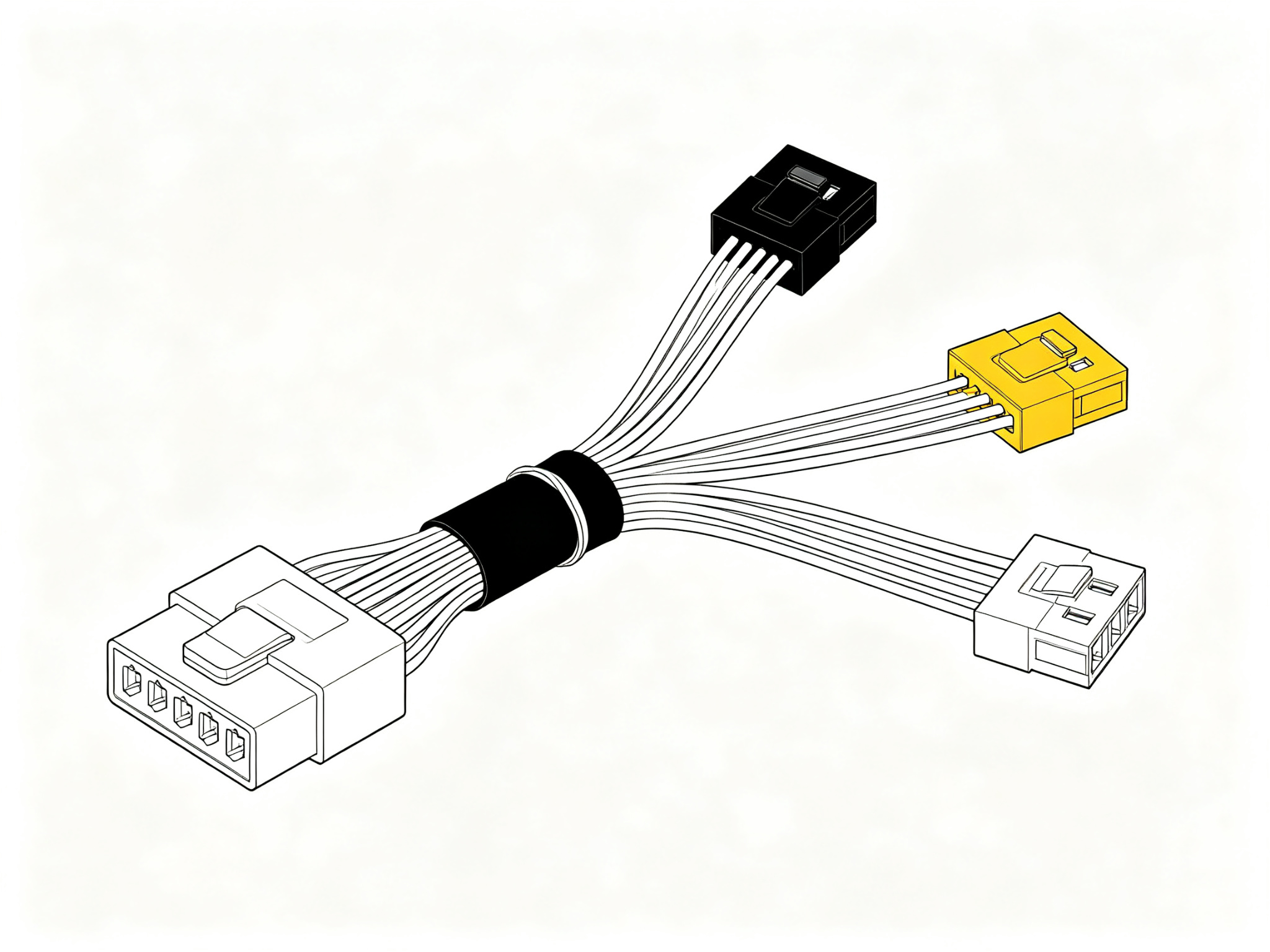

本产品为一分三SM分叉线束，主干一端为2501H-6P带扣胶壳，间距2.5毫米，分出三个2P SM胶壳，分别为黑色、黄色、白色，采用UL1007#24导线，H1至H2分支长270±10毫米，H1至H3分支长245±10毫米，主杆长200±10毫米，对应图纸号S007240033，版本A。产品用于一路六芯输入分配到三个两芯输出的分支连接。

产品特点

一端六P带扣公壳，分出三个两P胶壳，功能分配清晰
三个分支胶壳采用黑、黄、白三色，便于现场区分输出回路
主杆套Φ7.0黑色PVC套管并扎白色扎带，分叉处成型整齐
同色线不分正负极，装配方便

技术规格

H1端：2501H-6P带扣胶壳，六针位，一黑二黑三黄四黄五白六白
H2端：2507H-2P黑色胶壳，两针位，线色黑加黑
H3端：2507H-2P黄色胶壳，两针位，线色黄加黄
H4端：2507H-2P白色胶壳，两针位，线色白加白
导线：UL1007#24，黑白各两根、黄两根
分支长度：至H2为270毫米，至H3为245毫米，主杆200毫米
包装：五十支每把

服务保障

本产品按图定制分支长度、线色与胶壳配色，分叉处成型与套管位置严格按图执行，支持打样与批量供货；出厂逐支导通测试并核对分支线序，成品全检后交付。
