8P/8P SM直连线

产品介绍

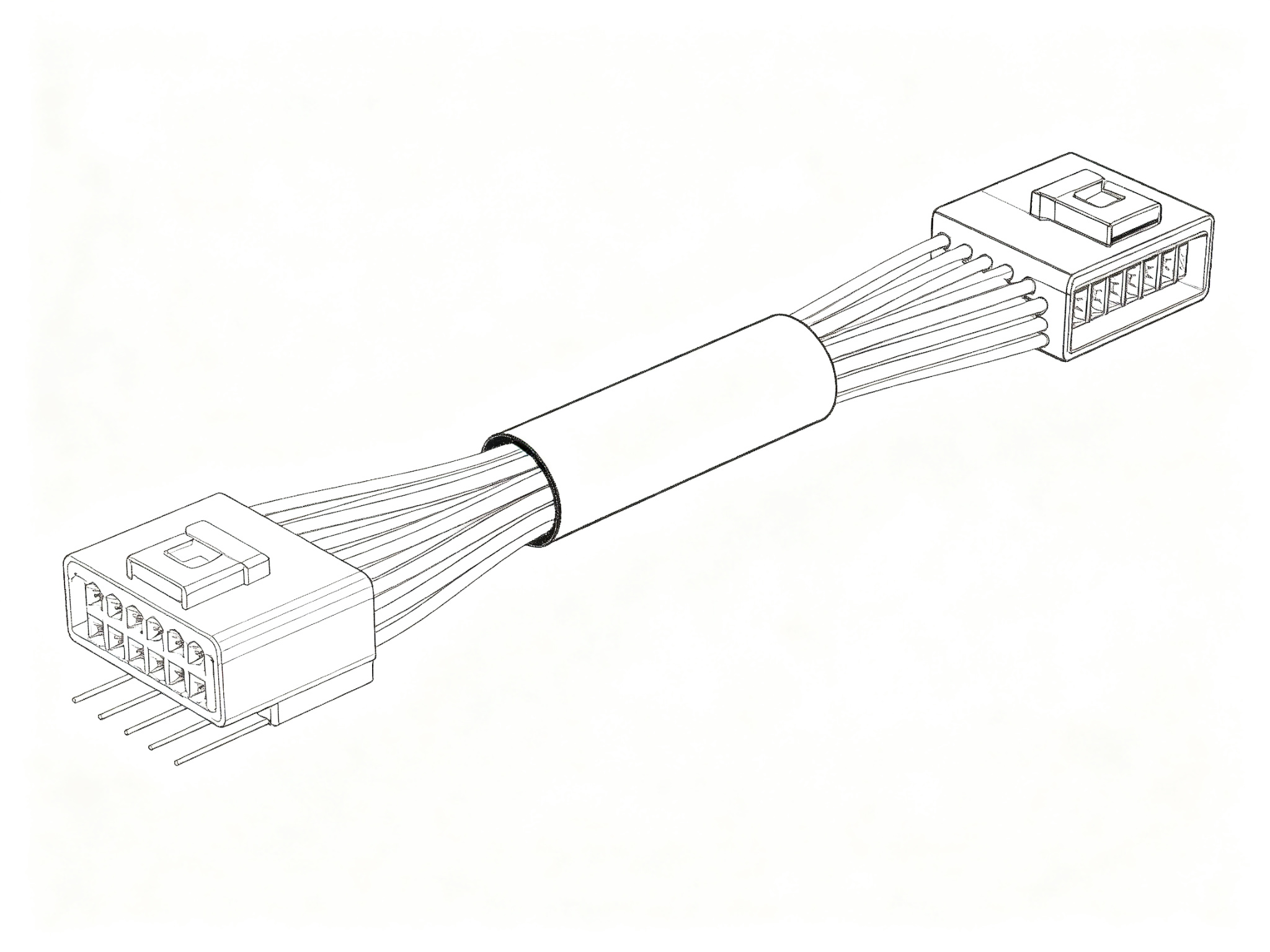

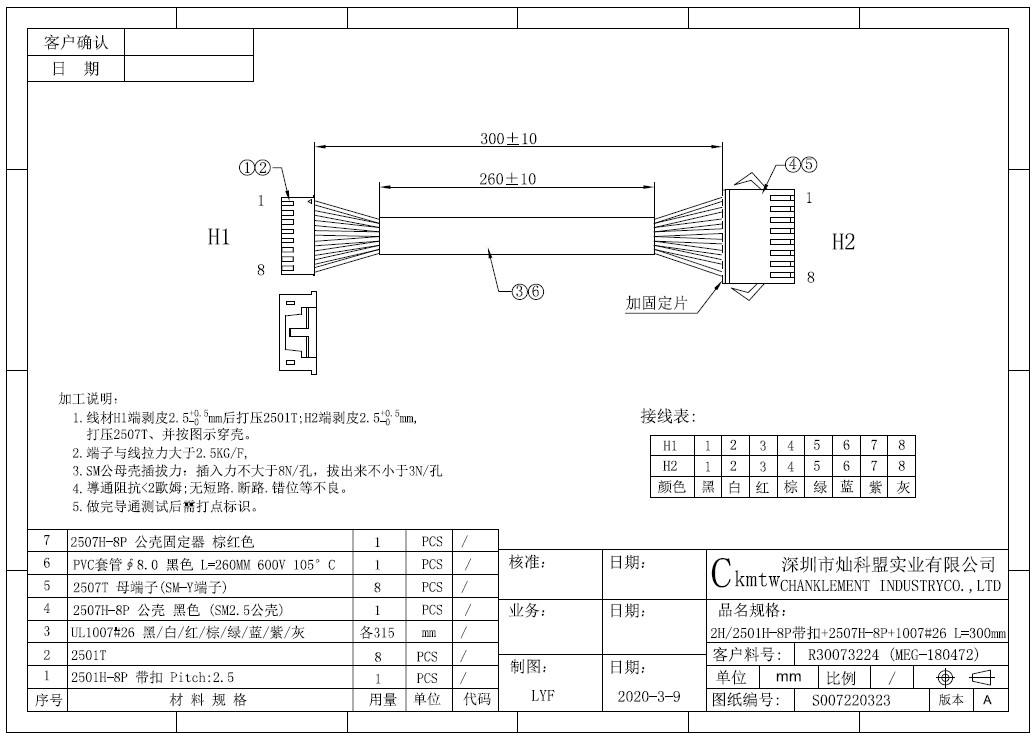

本产品为8P与8P SM直连线，一端为2501H-8P带扣胶壳，间距2.5毫米，另一端为2507H-8P公壳黑色SM2.5，两端线序直通对应，采用UL1007#26八色分色导线，线束总长300±10毫米，外覆黑色PVC套管段长260±10毫米，对应图纸号S007220323，版本A。产品用于八位接插件之间的直通对接。

产品特点

• 两端同为八P胶壳，线序直通对应，一一对位连接
• 采用UL1007#26八色分色导线，黑白红棕绿蓝紫灰，线序清晰
• 主束套Φ8.0黑色PVC套管，束线整齐并保护导线
• 公壳配棕红色锁片，插合后自锁，导通后打点标识

技术规格

• H1端：2501H-8P带扣胶壳，八针位，一黑二白三红四棕五绿六蓝七紫八灰
• H2端：2507H-8P公壳黑色SM2.5，八针位，线序与H1直通
• 导线：UL1007#26八色，各色各315毫米
• 线束总长：300±10毫米，套管长260毫米
• 工艺检验：端子与线拉力大于2.5千克，插入力不大于8牛每孔、拔出不小于3牛每孔

服务保障

本产品按图定制线长、线色与套管长度，锁片颜色严格按图执行，支持打样与批量供货；出厂逐支导通测试并核对插拔力，成品全检后交付。
