Name: SM-5P端子连接线
Brand: Wire Harness Processing Division
Availability: InStock

技术规格

品名规格	2H/2507H-5P+SCN180H-5P+1007#26 L=250MM
客户料号	R30072690
图纸编号	S007220187
版本	B
日期	2017-09-27

结构尺寸

项目	数值
线束总长	250±10 mm
PVC套管长度	230±10 mm

端子定义

连接器	针数	线序
H1 (2507H-5P 公壳黑色 SM2.5)	5P	1黑 2白 3绿 4棕 5红
H2 (SCN180H-5P 白色 SCN-5P)	5P	1黑 2白 3绿 4棕 5红

物料清单

序号	材料规格	用量	单位
1	2507H-5P 公壳黑色 (SM2.5公壳)	1	PCS
2	2507T 母端子	5	PCS
3	UL1007#26 黑/白/绿/棕/红	各263	mm
4	SCN180H-5P 白色 (SCN-5P)	1	PCS
5	SCN180T 端子	5	PCS
6	φ6.0 PVC套管黑色 L=230mm	1	PCS
7	2507H-5P公壳锁片红 (SM-5PST红色锁片)	1	PCS

工艺要求

1.H1端剥皮2.5⁺⁰·⁵mm后，打压2507T，并按图示要求穿壳；2.H2端剥皮2.5⁺⁰·⁵mm后，打压SCN180T，并按图示要求穿壳；3.SM胶壳选用华富品牌；4.单PIN端子与线拉力须大于2Kg/F。

测试条件

成品100%做电性测试，绝缘阻抗20MΩ，DC高压300V，导通阻抗3Ω。

包装方式

50PCS/把，用气泡片包住H2端，扎扎带。

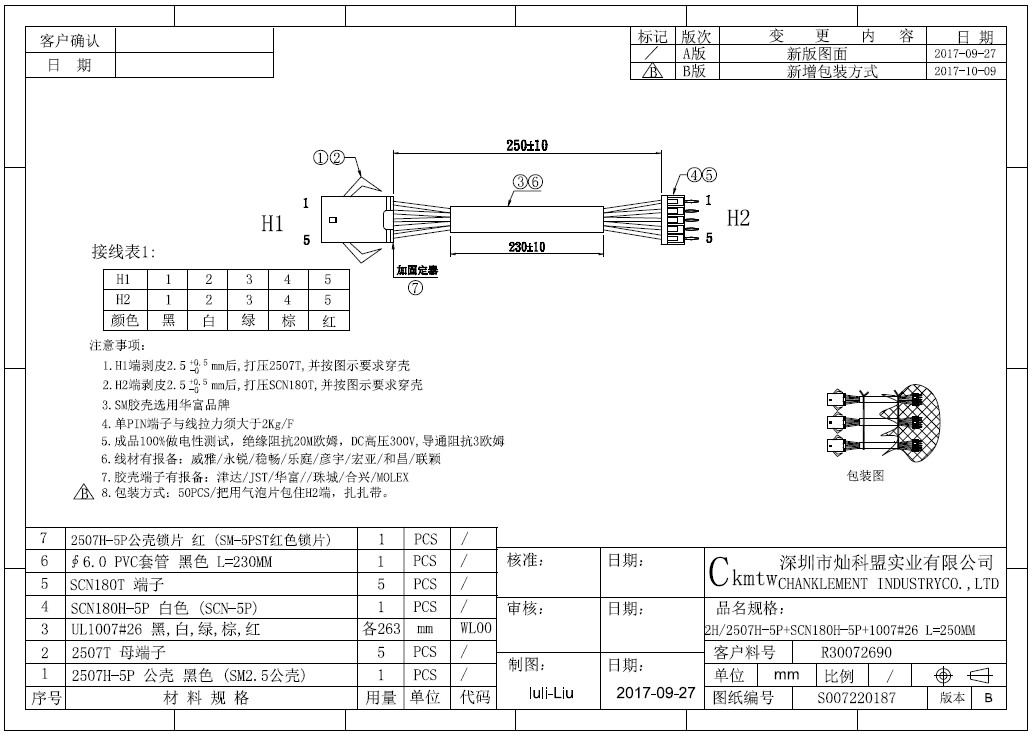

工程图纸

产品介绍

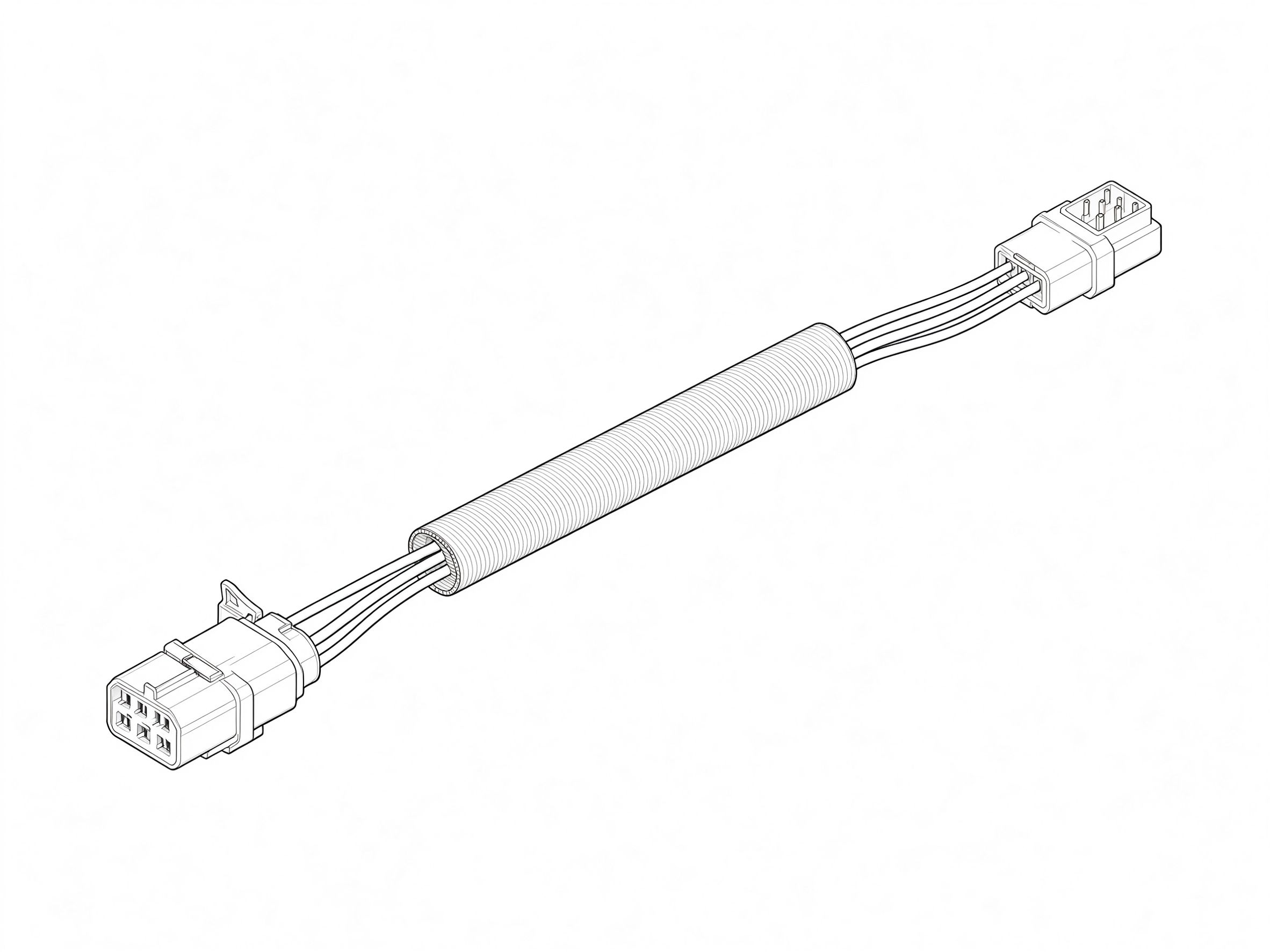

本SM-5P端子连接线按客户图纸S007220187（版本B，2017-09-27）生产，对应客户料号R30072690，品名为2H/2507H-5P+SCN180H-5P+1007#26 L=250MM。结构为5芯UL1007#26铜芯电子线，一端压接2507H-5P黑色SM2.5公壳（配红色锁片SM-5PST），另一端压接SCN180H-5P白色胶壳，总长250±10mm，线身中段套φ6.0黑色PVC套管（L=230mm）整理。SM与SCN180系列互配转接，适用于设备内部不同接口之间的连接。

产品特点

按图定制：严格按图纸S007220187的线序与两端胶壳要求加工
系列转接：2507H-5P SM公头与SCN180H-5P白壳互配对接，带锁片防脱
中段套管：线身中段PVC套管整理，布线整齐
电性全检：成品经100%导通、绝缘与高压电性测试
规范包装：50PCS/把，H2端用气泡片包住并扎扎带

技术规格

导线：UL1007#26铜芯电子线，线色为黑、白、绿、棕、红，各263mm
两端胶壳：H1 2507H-5P黑色SM2.5公壳（配2507T母端子）/ H2 SCN180H-5P白色胶壳（配SCN180T端子）
芯数与长度：5芯，总长250±10mm，中段PVC套管230±10mm
线序：两端均为1黑、2白、3绿、4棕、5红
电性要求：绝缘阻抗20MΩ、直流高压300V、导通阻抗3Ω；单针端子与线拉力大于2Kg/F

服务保障

按图纸批量生产，支持来图来样定制同类SM与SCN系列转接端子线，连接器、线号、长度、线色与包装均可按要求定制。所有产品出厂前经100%导通、绝缘与高压电性测试，可提供电性测试记录，配合客户完成样品确认与批量交付。
