TE179970转基板端子连接线(棕)

产品介绍

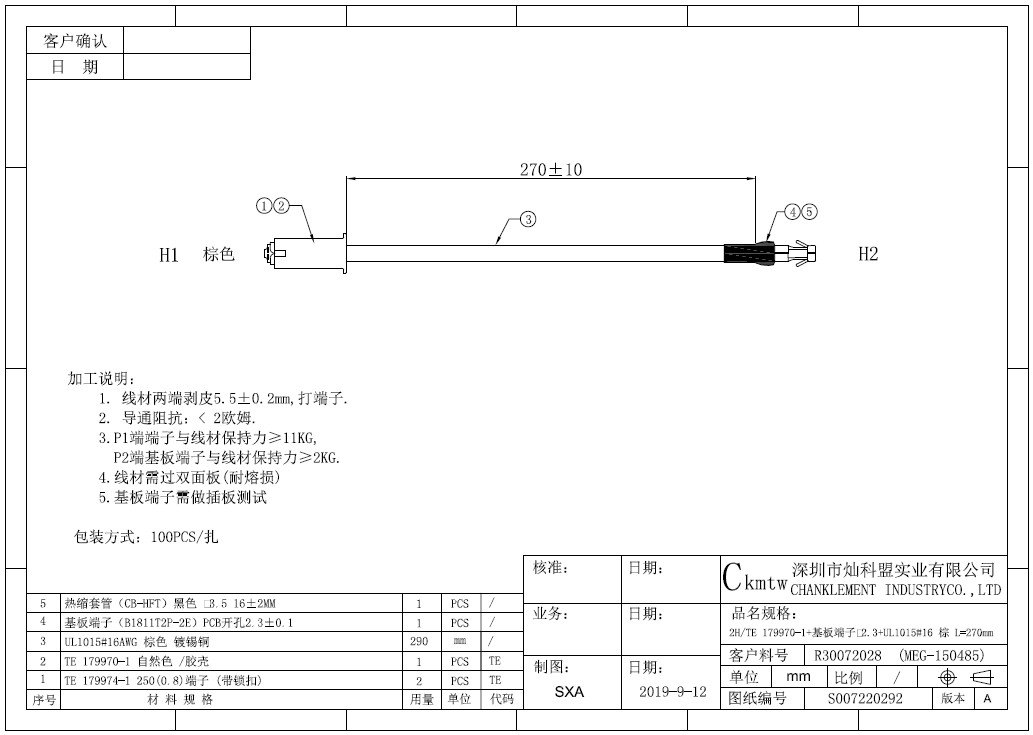

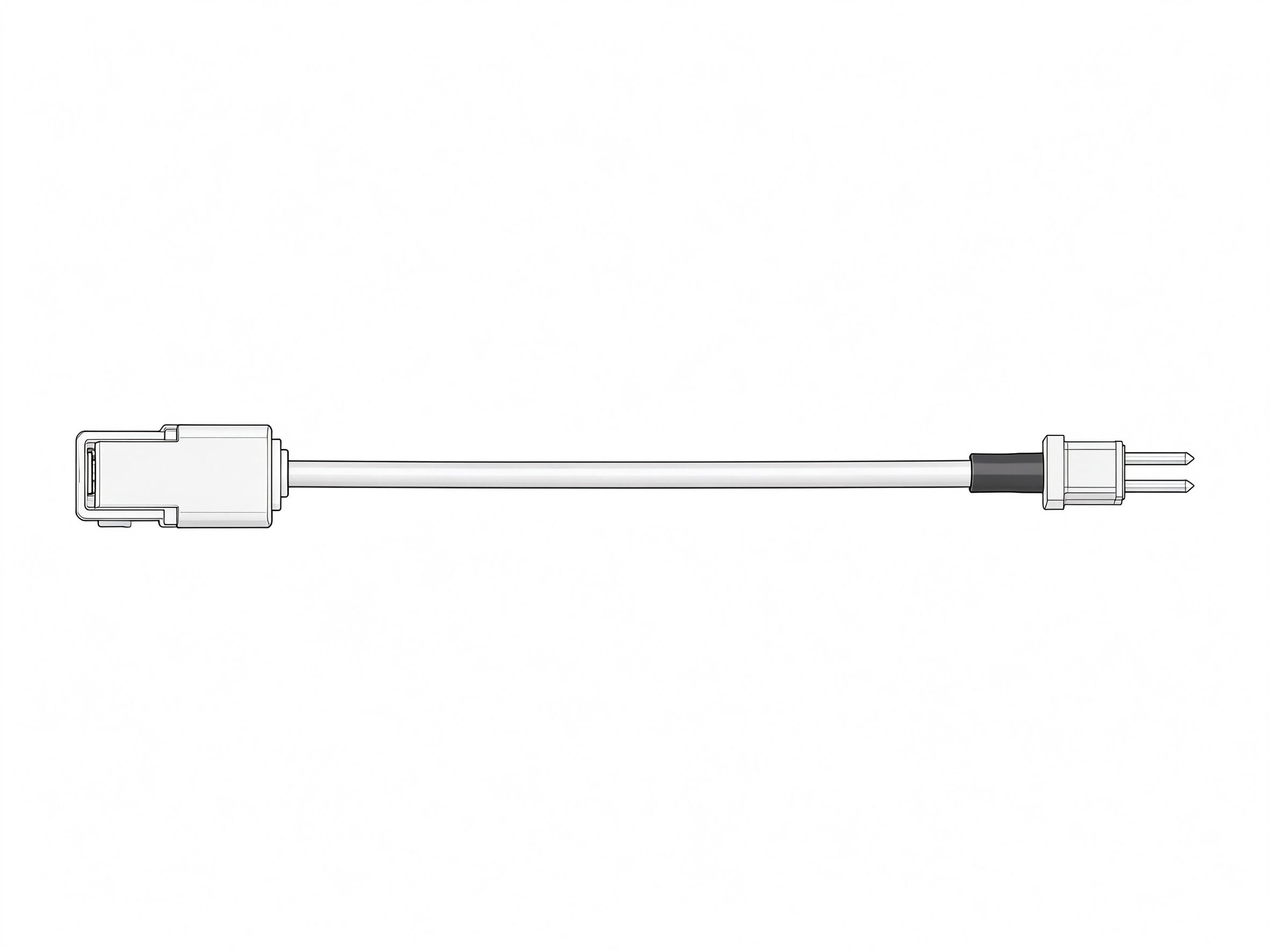

本产品为179970-1转基板端子连接线棕色，一端为179970-1自然色胶壳配179974-1带锁端子，另一端为B1811T2P-2E基板端子，采用UL1015#16AWG镀锡铜棕色导线两根，线束总长270±10毫米，对应图纸号S007220292，版本A。产品用于两芯回路从胶壳端到印刷板插片端的转接。

产品特点

• 一端自然色胶壳配带锁端子，插接自锁，连接可靠
• 一端基板端子用于印刷板开孔2.3毫米插接
• 采用UL1015#16AWG镀锡铜棕色导线两芯，线径较粗
• 根部套黑色热缩管，绝缘收束整齐

技术规格

• H1端：179970-1自然色胶壳配179974-1带锁端子，两针位，棕加棕
• H2端：B1811T2P-2E基板端子，配印刷板开孔2.3±0.1毫米，棕加棕
• 导线：UL1015#16AWG镀锡铜棕色，长290毫米
• 线束总长：270±10毫米
• 工艺检验：H1端端子与线保持力不小于11千克，H2端不小于2千克，线材过双面板耐熔损，基板端做插板测试
• 包装：一百支每扎

服务保障

本产品按图定制线长与线色，胶壳型号与印刷板开孔匹配，支持打样与批量供货；出厂做端子保持力与插板测试，成品全检后交付。
