90°折弯接地线

产品介绍

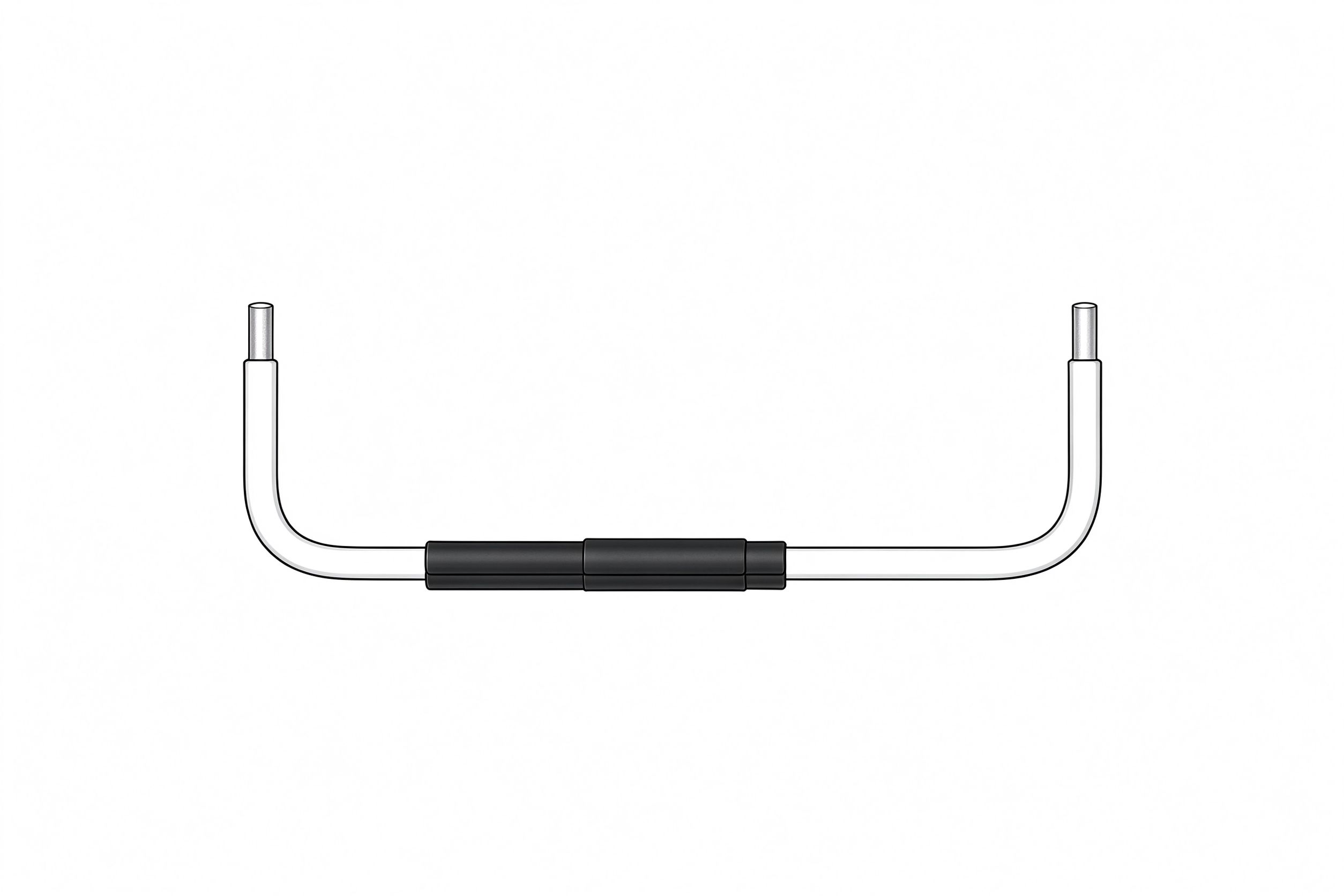

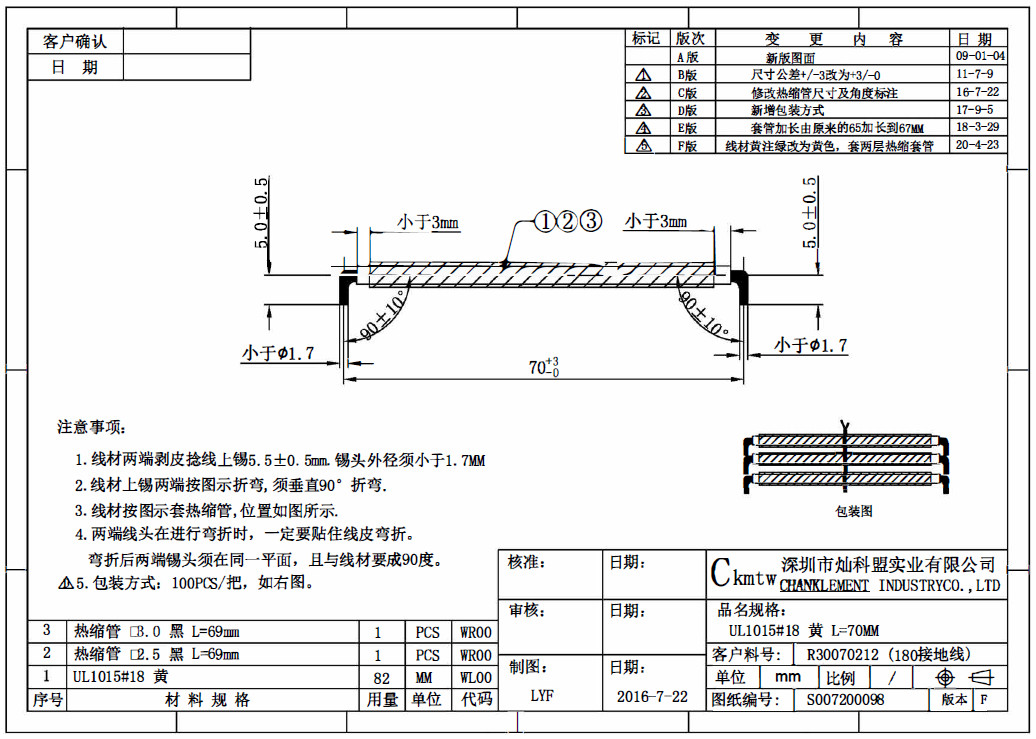

本产品为一段UL1015#18黄色接地线，按客户图纸S007200098（版本F，2016-07-22）生产，对应客户料号R30070212，品名为UL1015#18 黄 L=70MM。总长70+3/-0mm，两端剥皮捻线上锡5.5±0.5mm后按图示90度垂直折弯，两端锡头共面成门形（弯折高度5.0±0.5mm，锡头外径小于Φ1.7mm），中段套两层黑色热缩管（□2.5与□3.0，各L=69mm）。该接地线用于设备接地连接，折弯成型便于螺栓位安装固定。

产品特点

• 折弯成型：UL1015#18黄线，总长70mm，两端90度折弯上锡成门形
• 锡头规范：锡头外径小于Φ1.7mm，两端锡头同一平面
• 双层防护：中段双层黑色热缩管保护
• 分色明确：黄线为接地标识，用途清晰
• 规范包装：100PCS/把

技术规格

• 导线：UL1015#18黄色铜芯导线，82mm
• 尺寸：总长70+3/-0mm，两端上锡各5.5±0.5mm，折弯90±10°
• 锡头：锡头外径小于Φ1.7mm，弯折高度5.0±0.5mm，两端共面
• 热缩管：中段两层黑色热缩管（□2.5与□3.0，各L=69mm）
• 图纸料号：S007200098，客户料号R30070212

服务保障

按客户图纸批量生产，支持按长度、线号、折弯角度与上锡长度定制。产品出厂前按图纸检验折弯角度、锡头外径与热缩质量，配合客户完成样品确认与批量交付。
