镀锡短接导线

产品介绍

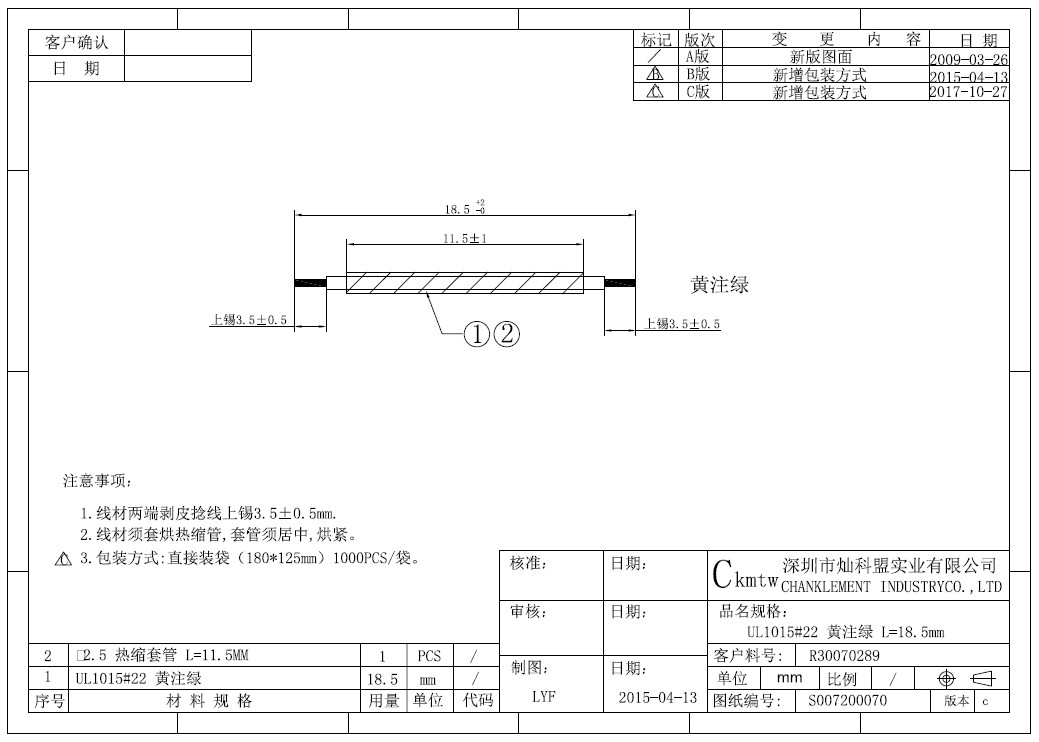

本产品为一段UL1015#22黄注绿（黄底绿条）短导线，按客户图纸S007200070（版本C，2015-04-13）生产，对应客户料号R30070289，品名为UL1015#22 黄注绿 L=18.5mm。总长18.5±2mm，两端剥皮捻线上锡各3.5±0.5mm，导线正中套一段□2.5黑色热缩套管（L=11.5mm）并居中烘紧。该短导线常用于电路板间短接与跨接，上锡端头便于焊接，热缩管提供绝缘保护。

产品特点

• 短线成型：UL1015#22黄注绿线，总长仅18.5mm
• 两端上锡：两端剥皮捻线上锡3.5mm，焊点光亮便于焊接
• 热缩保护：中间热缩管居中烘紧，绝缘保护
• 分色清晰：黄注绿线体便于识别用途
• 规范包装：直接装袋，1000PCS/袋

技术规格

• 导线：UL1015#22黄注绿铜芯导线
• 尺寸：总长18.5±2mm，热缩管长11.5±1mm，两端上锡各3.5±0.5mm
• 热缩管：□2.5黑色热缩套管，居中烘紧
• 工艺：两端剥皮、捻线、上锡，套热缩管居中烘烤
• 图纸料号：S007200070，客户料号R30070289

服务保障

按客户图纸批量生产，支持按长度、线号、颜色与上锡长度定制，编带或散装包装可选。产品出厂前按图纸检验上锡与热缩质量，配合客户完成样品确认与批量交付。
