UL2468 5P黑排线

产品介绍

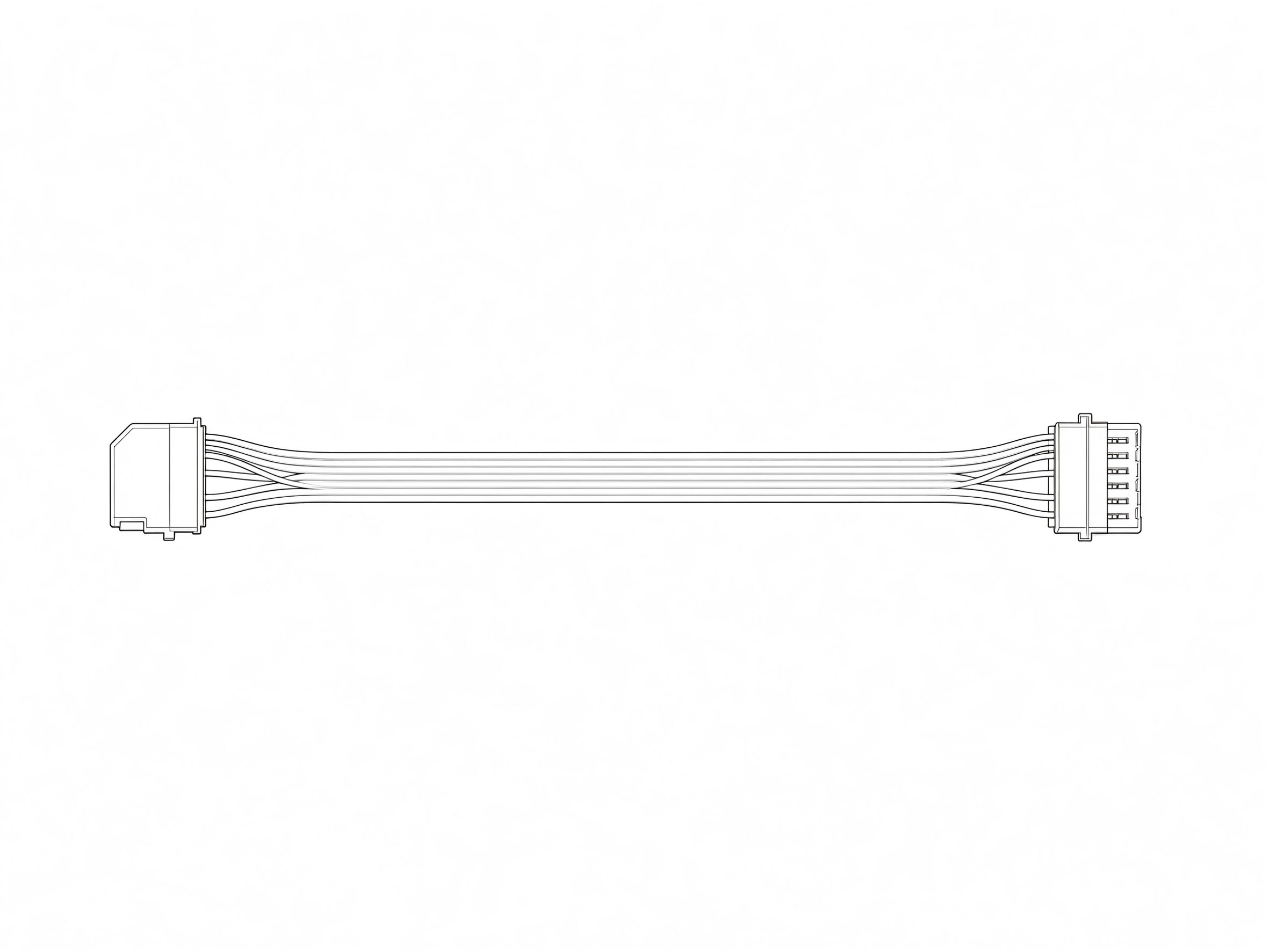

本产品为5芯UL2468#24黑色扁平排线，按客户图纸S007220181（版本F，2017-05-13）定制生产：一端接SCN90H-5P（2.5mm间距白色胶壳），另一端接2511H-5P灰色胶壳，线身长440mm并做180度交叉成型，对应客户料号R30072586。扁平排线轻薄平整、占用空间小、线序整齐，适用于设备内部板对板信号连接。两端胶壳按180度交叉成型，可使排线在狭窄机箱内翻转走线，适配接口方位差异较大的装配场景。

产品特点

• 按图定制：严格按图纸S007220181的线序与交叉方向加工
• 扁平走线：UL2468#24排线轻薄平整，节省设备内部空间
• 180度交叉：两端胶壳按180度交叉成型，适配特定接口方位
• 接触可靠：端子压接后与胶壳锁紧配合，插拔保持力稳定
• 电性全检：成品经100%导通、绝缘与高压电性测试

技术规格

• 排线：UL2468#24-5C黑色扁平排线
• 两端胶壳：SCN90H-5P（白色）/ 2511H-5P（灰色）
• 长度与成型：440mm，180度交叉
• 电性要求：绝缘电阻20MΩ、直流高压300V、导通电阻3Ω

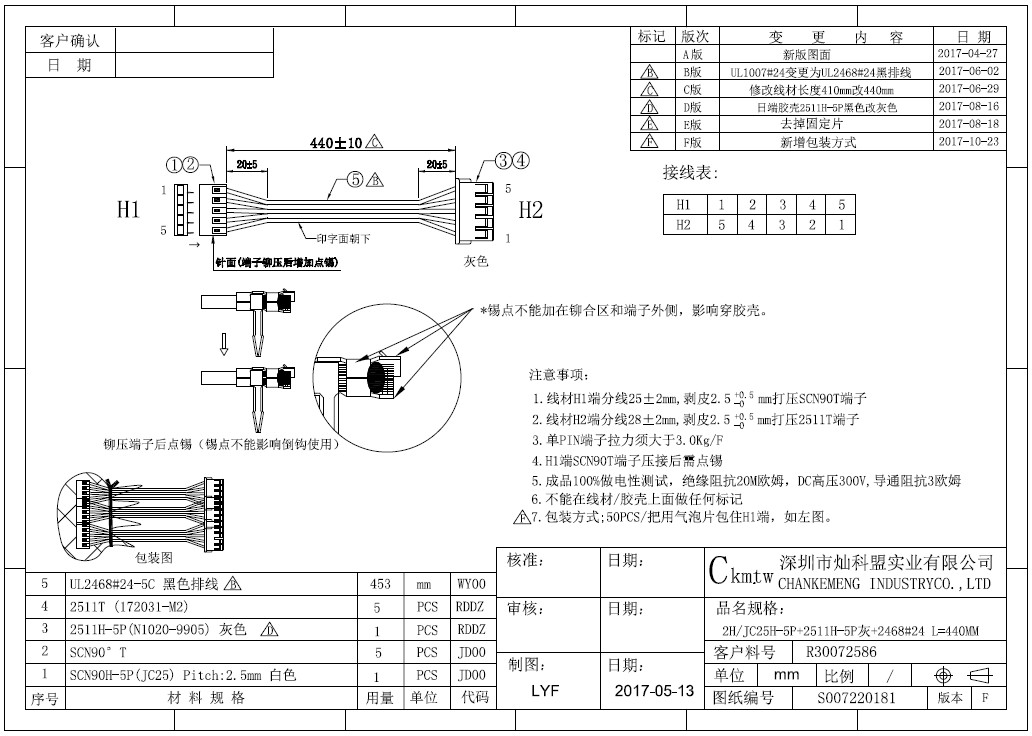

• 图纸：S007220181（版本F，2017-05-13）

服务保障

按图纸批量生产，支持来图来样定制同类排线与转接线产品；可提供压接质量与电性测试记录，配合客户完成样品确认与批量交付。同类排线可按不同芯数、线规、长度与胶壳型号组合开发。
