Name: XH2.5-4P屏蔽连接线
Brand: Wire Harness Processing Division
Availability: InStock

技术规格

品名规格	2H/2501H-4P带扣+UL2464#26+AL L=1300MM
客户料号	R30072856
图纸编号	S007220221
版本	A
日期	2018-03-06

结构尺寸

项目	数值
线束总长	1300±20 mm
H1端热缩管位置	20±5 mm
H2端热缩管位置	20±15 mm

端子定义

连接器	针数	线序
H1 (2501H-4P 带扣 XH2.5)	4P	1黄 2黑 3绿 4红
H2 (2501H-4P 带扣 XH2.5)	4P	1黄 2黑 3绿 4红

物料清单

序号	材料规格	用量	单位
1	2501H-4P 带扣 (XH2.5带扣/座)	2	PCS
2	2501T镀锡 (XH2.5端子) 磷铜	8	PCS
3	Φ3.5 热缩管黑色 L=20mm	2	PCS
4	UL2464#26-4C+AL 红黑黄绿 (镀锡铜) OD4.0mm 黑色外被	1315	mm
5	黑色扎带 (带铁芯) L=120mm	1	PCS

工艺要求

1.两端剥外被28±1mm，芯线剥2.5±0.3mm，打压2501T，线材与端子铆压拉力须大于2KG；2.胶壳插拔力：插力不大于8N/孔，拔出力不小于3N/孔；3.胶壳背面两点可有可无；4.按图示要求扎线。

测试条件

1.每条成品必须100%做电性测试；2.测试电压DC300V；3.绝缘阻抗≥10MΩ；4.导通阻抗≤2Ω。

包装方式

每10PCS/扎。

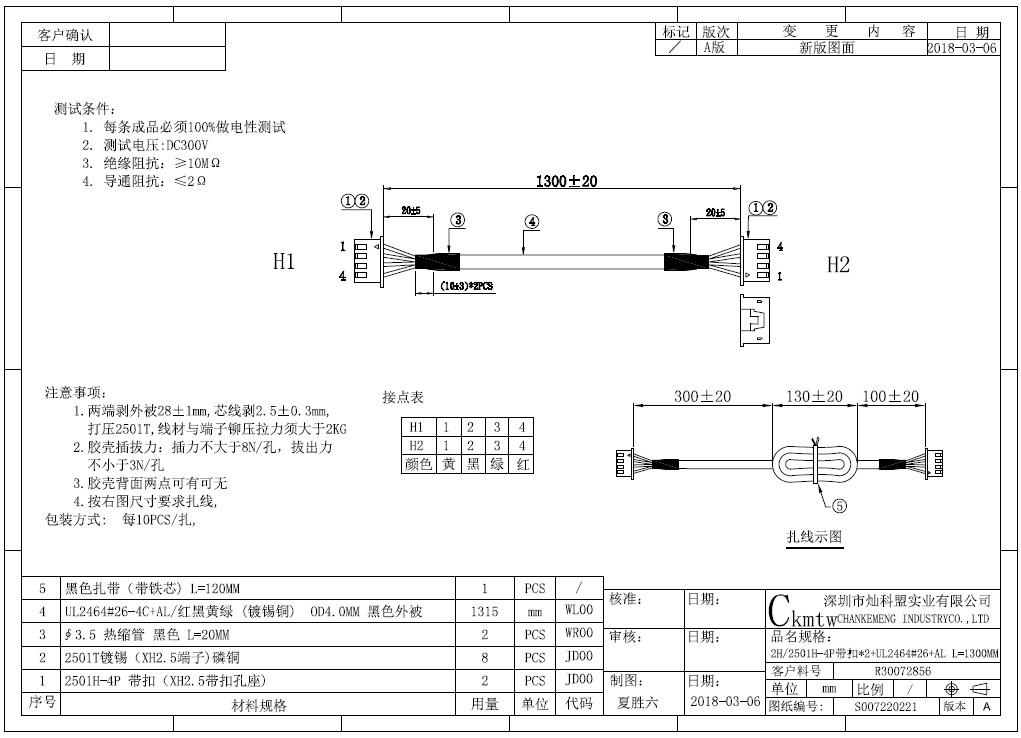

工程图纸

产品介绍

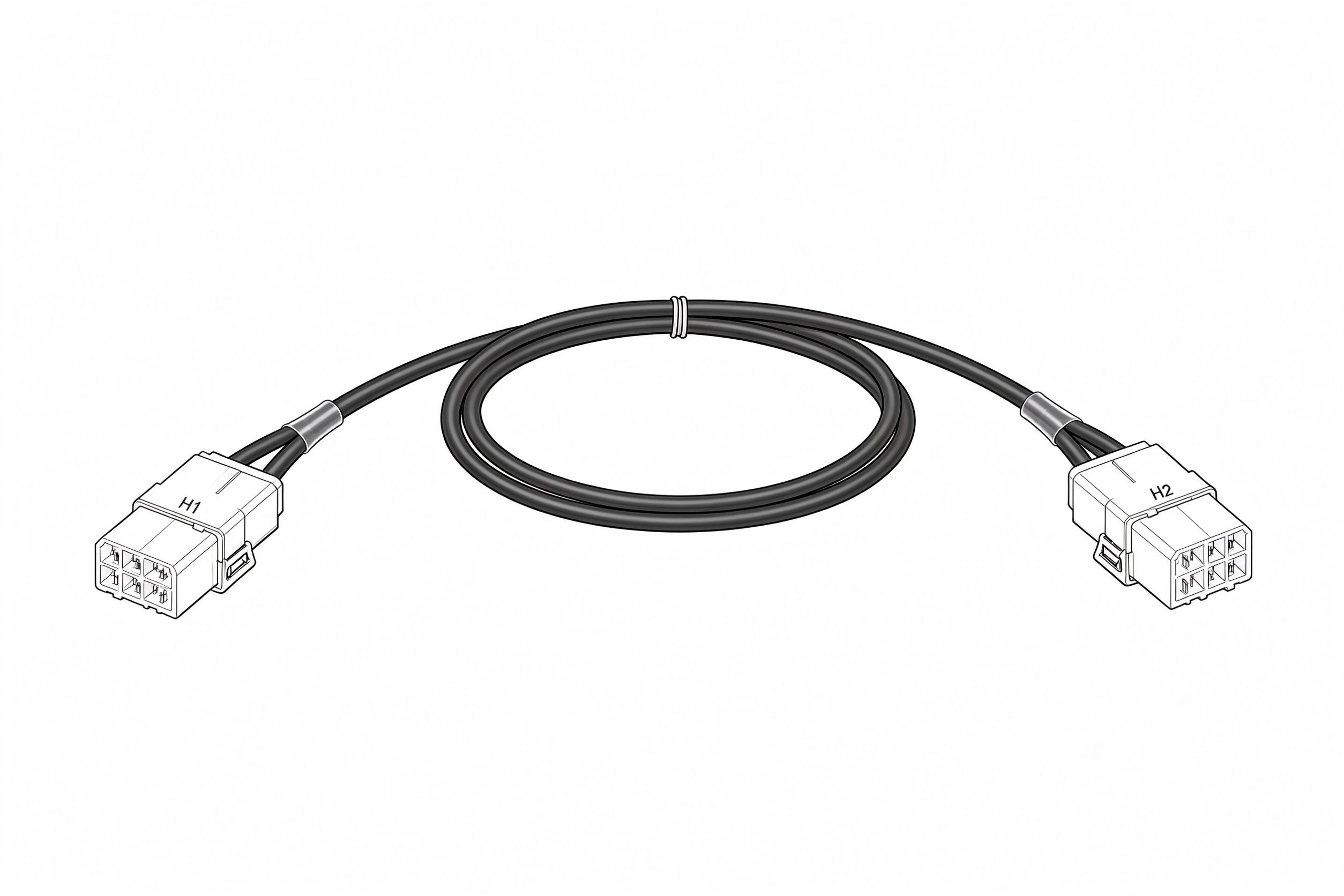

本产品为XH2.5-4P屏蔽连接线，两端均为2501H-4P带扣胶壳XH2.5间距，采用UL2464#26四芯屏蔽线，镀锡铜，外被黑色，外径约4.0毫米，线束总长1300±20毫米，对应图纸号S007220221，版本A，客户料号2H/2501H-4P带扣+UL2464#26+AL L=1300毫米。产品用于需要较长走线且对干扰敏感的四路信号连接。

产品特点

两端同为XH2.5-4P带扣胶壳，插合后自锁，连接稳固
采用四芯屏蔽线，红黑黄绿四线，屏蔽层抑制外界干扰
两端出线口套Φ3.5黑色热缩管，固定屏蔽与出线角度
线身以带铁芯黑色扎带按图捆扎，走线整齐

技术规格

两端连接：H1与H2均为2501H-4P带扣胶壳，四针位，线色一黄二黑三绿四红
线体：UL2464#26-4C加屏蔽，四芯红黑黄绿，镀锡铜，长1315毫米
线束总长：1300±20毫米，两端热缩管位置距端20毫米
工艺检验：线材与端子铆压拉力大于2千克，插入力不大于8牛每孔、拔出不小于3牛每孔
包装：每十支每扎

服务保障

本产品按图定制线长与线序，屏蔽层处理与热缩位置严格按图执行，支持打样与批量供货；出厂逐支导通测试并核对插拔力，成品全检后交付。
