Name: Y型端子转3962-5P连接线
Brand: Wire Harness Processing Division
Availability: InStock

技术规格

品名规格	2H/3962H-5P+Y3.72+UL1015#20
客户料号	R30072993
图纸编号	S007220268
版本	A
日期	2019-03-13

结构尺寸

项目	数值
线束总长	400±10 mm
主PVC套管长度	300±10 mm
H2分支长度	50±10 mm

端子定义

连接器	针数	线序
H1 (Y型端子 3.7*7.2)	2	棕+棕
H2 (3962H-5P Pitch:3.96mm)	5P	1棕 2空 3空 4空 5棕

物料清单

序号	材料规格	用量	单位
1	Y型端子 3.77.20.4 雾锡连带端子 (65210-BS)	2	PCS
2	φ3.5 热缩管黑色 L=15MM	2	PCS
3	UL1015#20 棕*2	415	mm
4	内径φ6.0 PVC套管黑色 300V 105度偏软 L=300MM	1	PCS
5	尼龙扎带3.0*100MM 白色	1	PCS
6	3962H-5P Pitch:3.96mm	1	PCS
7	3962T	2	PCS

工艺要求

1.H1端剥5.5~6.0mm，打压Y型端子并套热缩管；2.H2端剥线3.0⁺⁰·⁵mm打压端子3962T；3.线材铆压端子后拉力须大于7.3kg。

测试条件

1.每条成品必须100%做电性测试；2.测试电压DC300V；3.绝缘阻抗≥10MΩ；4.导通阻抗≤2Ω。

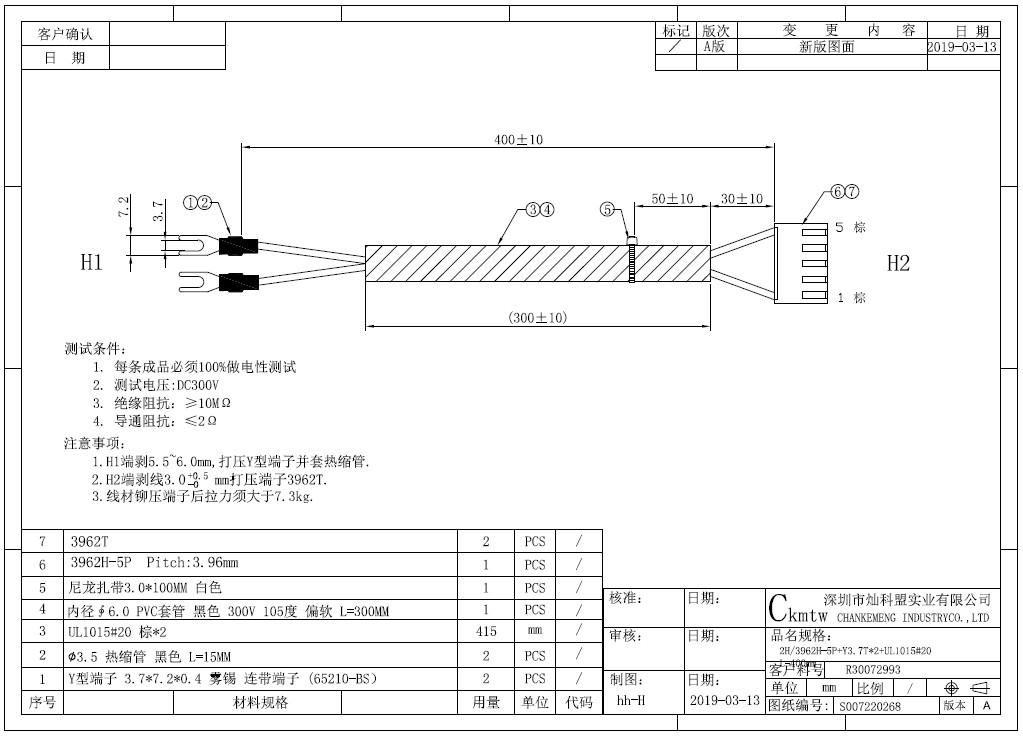

工程图纸

产品介绍

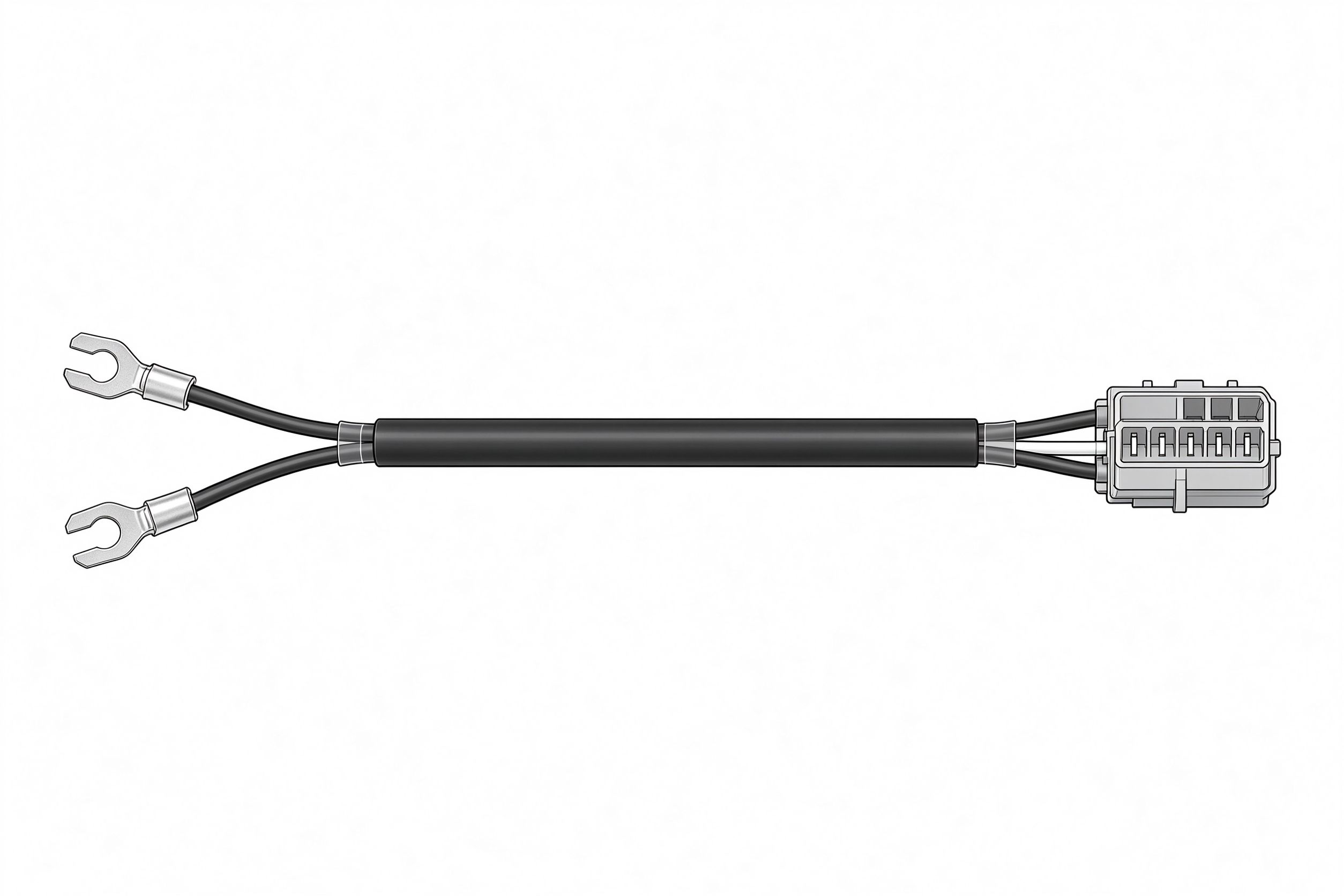

本产品为Y型端子转3962-5P连接线，一端为两只Y型端子3.7乘7.2，雾锡连带端子，另一端为3962H-5P胶壳，间距3.96毫米，采用UL1015#20棕色导线两根，线束总长400±10毫米，主束PVC套管段长300±10毫米，H2分支长50±10毫米，对应图纸号S007220268，版本A。产品用于把两路信号从胶壳端分支引接到螺栓固定位置。

产品特点

一端五P胶壳一端两只Y型端子，胶壳端仅占用一、五两位
采用UL1015#20棕色导线两芯，分色统一，走线分明
主束套内径Φ6.0黑色PVC套管并扎白色扎带，束线整齐
Y型端子根部套Φ3.5黑色热缩管，绝缘收束

技术规格

H1端：Y型端子3.7乘7.2雾锡，两只，线色棕加棕
H2端：3962H-5P胶壳，间距3.96毫米，五针位，一棕第五棕，二至四空
导线：UL1015#20棕色，两根共415毫米
线束总长：400±10毫米，主管长300毫米，分支50毫米
工艺检验：线材铆压端子后拉力大于7.3千克

服务保障

本产品按图定制分支长度、线色与套管形式，端子规格按螺栓孔径与胶壳孔位调整，支持打样与批量供货；出厂做端子拉力与导通检验，成品全检后交付。
