Y型端子转基板端子线

产品介绍

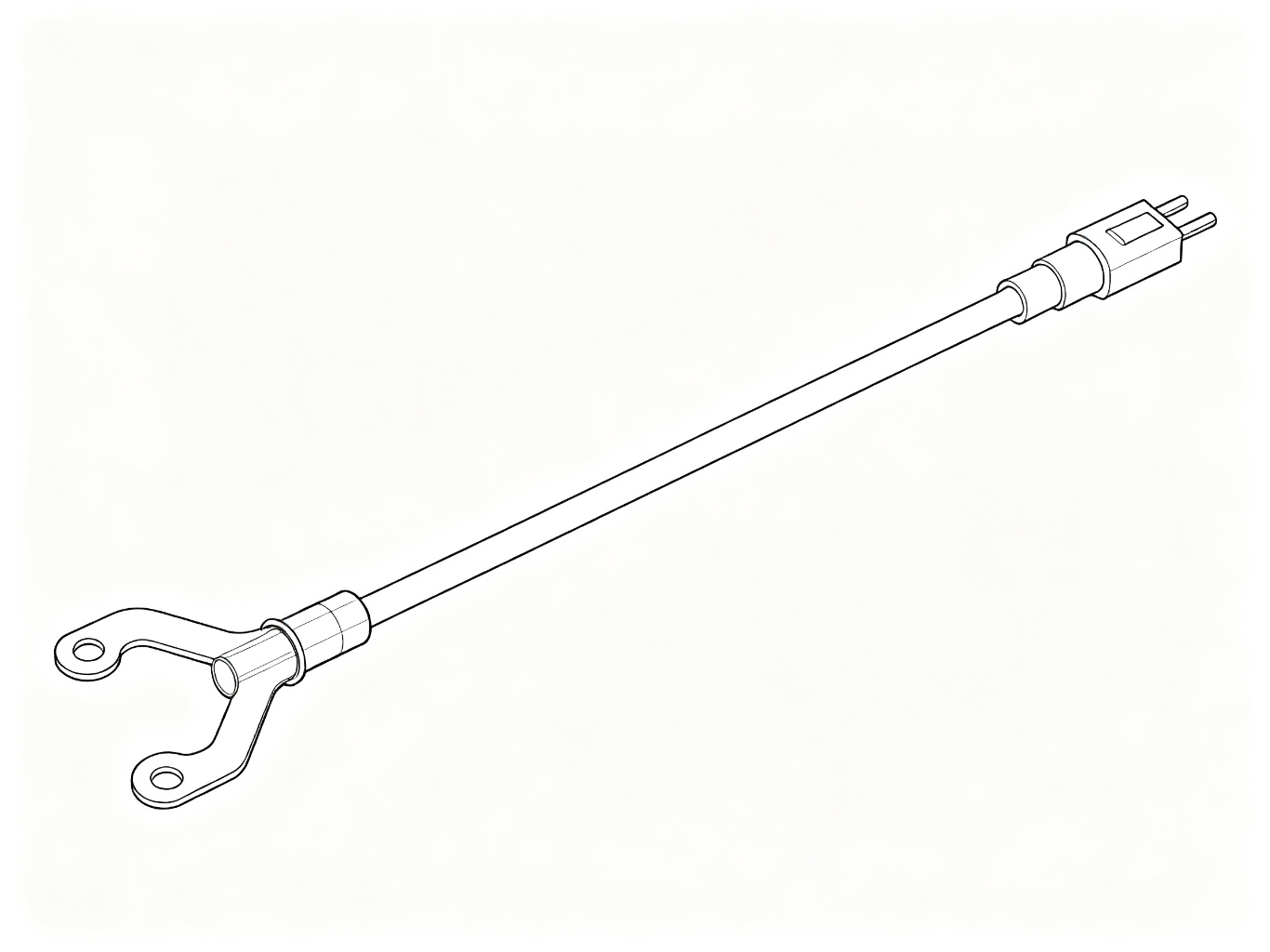

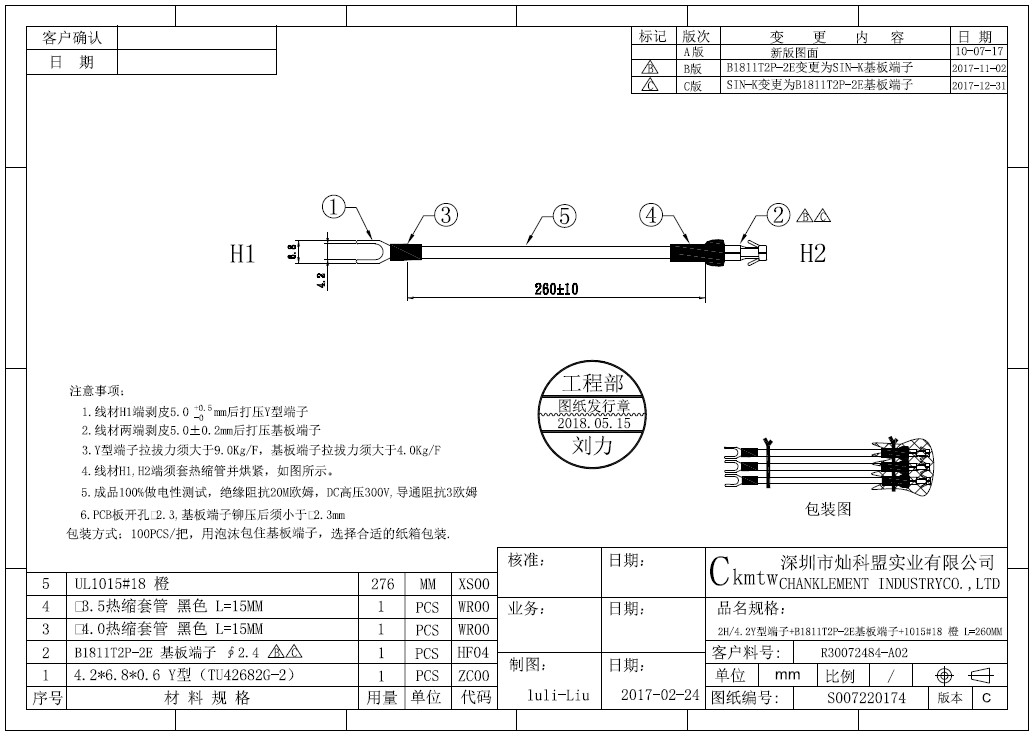

本产品为单芯UL1015#18橙色铜芯导线，按客户图纸S007220174（版本C，2017-02-24）生产，对应客户料号R30072484-A02，品名为2H/4.2Y型端子+B1811T2P-2E基板端子+1015#18 橙 L=260MM。H1端压接4.2×6.8×0.6 Y型叉形端子（TU42682G-2），H2端压接B1811T2P-2E基板插针端子（φ2.4），两端各套热缩管（φ4.0与φ3.5黑色，各L=15mm），总长260±10mm。粗线径载流能力强，Y型叉端子适合螺栓固定，基板插针适配PCB开孔，是大电流接地与板连接的典型连接线。

产品特点

• 载流强：#18粗线径，载流能力满足电源与接地需求
• Y型叉接：4.2 Y型叉形端子，适合螺栓固定接地
• 基板插针：B1811T2P-2E插针端子，适配PCB开孔2.3
• 端部防护：两端套热缩管，绝缘可靠
• 规范包装：100PCS/把，基板端子端用泡沫包住

技术规格

• 导线：单芯UL1015#18橙色铜芯导线，276mm
• 两端端子：H1 4.2×6.8×0.6 Y型叉形端子（TU42682G-2）/ H2 B1811T2P-2E基板插针端子（φ2.4）
• 长度与防护：总长260±10mm，两端各套黑色热缩管
• 拉力要求：Y型端子拉拔力大于9.0Kg/F，基板端子大于4.0Kg/F；基板端子铆压后小于12.3mm
• 电性要求：绝缘阻抗20MΩ、直流高压300V、导通阻抗3Ω

服务保障

按图纸批量生产，支持来图来样定制各类电源连接线、接地端子线与线束，线规、长度、端子规格与包装均可按要求定制。产品出厂前经导通与电性测试，可提供测试记录，配合客户完成样品确认与批量交付。
