Y型4.2T端子250旗型连接线(橙)

产品介绍

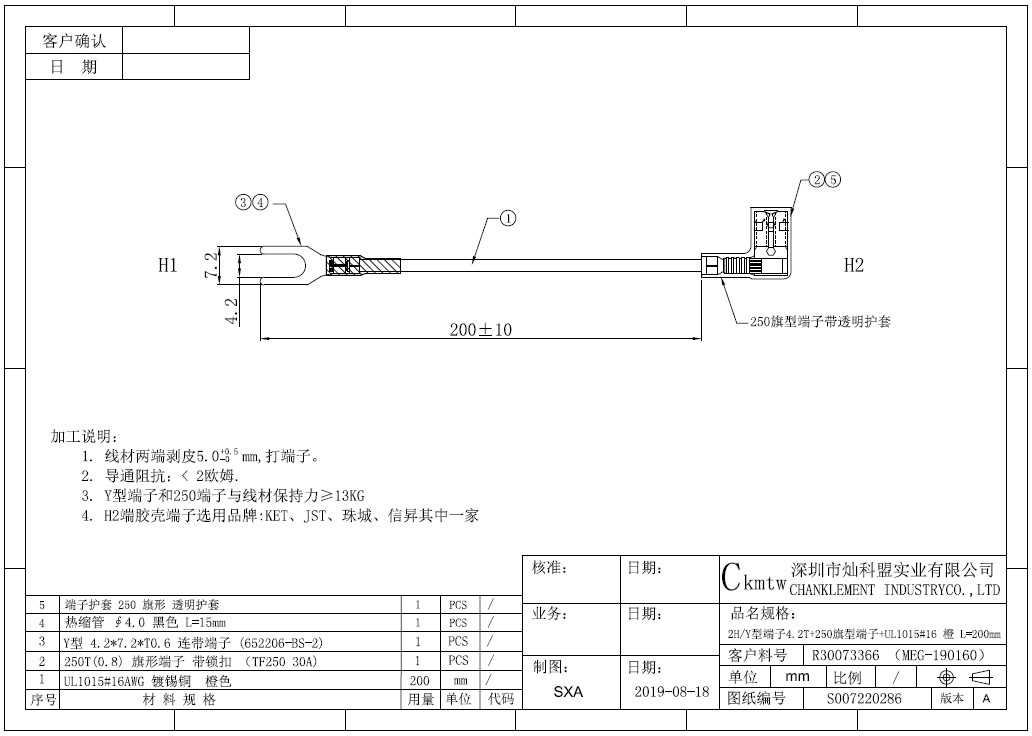

本产品为Y型4.2T端子250旗型连接线橙色，一端为Y型端子4.2乘7.2，连带端子，另一端为250旗型端子带锁扣并配透明护套，采用UL1015#16AWG镀锡铜橙色导线，线束总长200±10毫米，对应图纸号S007220286，版本A。产品用于螺栓固定点与250型旗型插片之间的单回路连接，橙色线便于回路识别。

产品特点

• 一端Y型4.2端子螺栓压接，一端250旗型端子带锁扣插接
• 采用UL1015#16AWG镀锡铜橙色导线，分色醒目
• 250旗型端配透明护套，绝缘防护且插接状态可视
• 根部套Φ4.0黑色热缩管，收束整齐
• 橙色线醒目分色便于回路识别，旗型端带锁扣，根部热缩管绝缘收束整齐

技术规格

• H1端：Y型端子4.2乘7.2乘0.6，连带端子一只
• H2端：250旗型端子带锁扣，配透明护套一只
• 导线：UL1015#16AWG镀锡铜橙色，长200毫米
• 线束总长：200±10毫米
• 工艺：两端剥皮5.0±0.5毫米后打端子

服务保障

本产品按图定制线长、线色与端子孔径，护套与热缩位置严格按图执行，支持打样与批量供货；出厂做端子压接与导通检验，成品全检后交付。
